سنسورهای محافظ جان: چگونه از آسیب ابزار و پرس جلوگیری می کنند

یک شکست فاجعه آمیز قالب در عملیات مهر زنی با سرعت بالا یا شکل دهی سرد، تأثیر مالی پیچیده ای دارد. هزینه‌های مستقیم تعمیر ابزارآلات، مواد ضایع شده و توقف برنامه‌ریزی نشده تولید می‌تواند کار تولید را فلج کند. سرعت مطبوعات مدرن بسیار بیشتر از زمان واکنش انسان است. مانیتورینگ دستی به سادگی نمی تواند تغذیه نادرست، انباشته شدن اسلاگ یا خرابی های بیرون راندن قطعه را قبل از رسیدن رم پرس به مرکز مرده پایین (BDC) تشخیص دهد. اپراتورها نمی توانند به اندازه کافی سریع ایستگاه اضطراری را بزنند تا از تصادف جلوگیری کنند. تکیه بر بازرسی بصری باعث می‌شود که قالب‌های پیشرونده گران قیمت در برابر ناهنجاری‌های مکانیکی غیرقابل پیش‌بینی آسیب‌پذیر باشند.

ادغام یک شبکه حسگر حفاظت از قالب قابل اعتماد ، تشخیص خطا را خودکار می کند. این تنظیمات در صورت بروز ناهنجاری فوراً مطبوعات را متوقف می کند. از طریق بازخورد رایانه ای، عملیات را از تعمیر و نگهداری واکنشی به کنترل فرآیند هوشمند و تطبیقی ​​انتقال می دهد. با نظارت بر مکانیک داخلی ابزار در طول هر ضربه، سازندگان از تجهیزات خود محافظت می کنند و از کیفیت ثابت قطعات اطمینان می یابند.

• تطبیق خاص شکست: انتخاب سنسورهای حفاظتی مناسب قالب نیازمند نگاشت فناوری حسگر (القایی، فوتوالکتریک، نیرو، اندازه‌گیری) به حالت‌های خرابی خاص مانند تغذیه کوتاه، تغذیه طولانی، یا عدم تخلیه است.

• زمان پاسخ بسیار مهم است: کارایی سنسور توسط توانایی سیستم کنترل پرس برای پردازش سیگنال و درگیر کردن مکانیسم کلاچ/ترمز قبل از بسته شدن قالب بر روی یک خطا تعیین می شود.

• بقای محیطی: محیط های مهر زنی وسایل الکترونیکی شکننده را از بین می برند. ارزیابی سنسورها بر اساس شوک، لرزش و مقاومت سیال برش به اندازه دقت سنجش اهمیت دارد.

• معاوضه‌های سیمی در مقابل بی‌سیم: پیشرفت‌ها در سیستم‌های فرستنده بی‌سیم، نقاط خرابی سنتی ناشی از خستگی سیم و ارتعاش در ابزارهای پرسرعت را برطرف می‌کند و زمان خرابی را به شدت کاهش می‌دهد.

چگونه قالب ها و ماشین های پرس آسیب می بینند

یک برنامه موفق حفاظت از قالب باید به صفر ضربه های فاجعه آمیز قالب دست یابد و در عین حال توقف های کاذب را به حداقل برساند. توقف های کاذب مکرر، که به عنوان خاموش شدن مزاحم شناخته می شود، به شدت اثربخشی کلی تجهیزات (OEE) را کاهش می دهد. هنگامی که اختلال مزاحم بیش از حد می شود، اپراتورها اغلب سیستم های ایمنی را برای حفظ سهمیه تولید دور می زنند. متعادل کردن حساسیت تشخیص با قابلیت اطمینان عملیاتی، هدف اصلی هر پروژه یکپارچه سازی حسگر در کف مهر زنی است.

درک دقیق چگونگی خرابی قالب ها به تیم های مهندسی امکان می دهد روش تشخیص مناسب را انتخاب کنند. مسائل مکانیکی مختلف نشانه های فیزیکی مشخصی را در طول چرخه مطبوعات نشان می دهد. یک پرس 200 تنی با سرعت 150 ضربه در دقیقه (SPM) انرژی جنبشی عظیمی را حمل می کند. هنگامی که آن انرژی با مانع برخورد می کند، ضعیف ترین نقطه در زنجیره مکانیکی فوراً از کار می افتد.

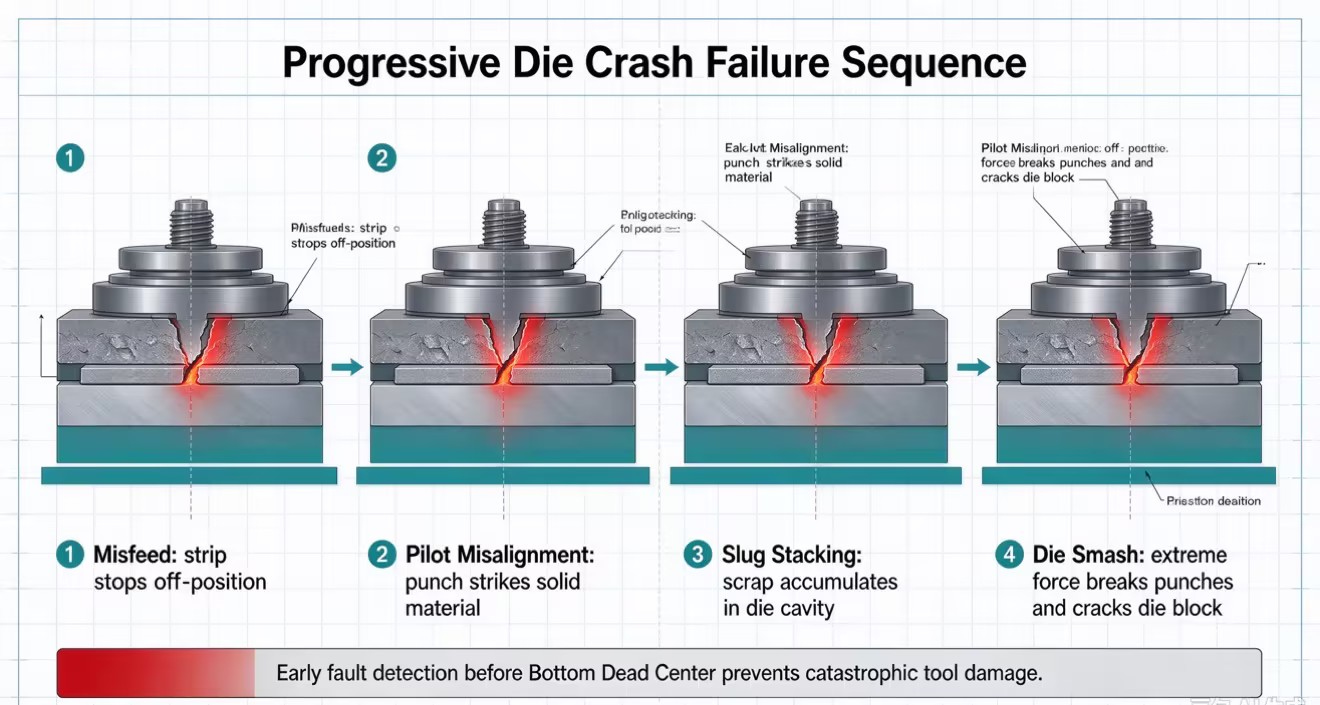

حالت های شکست اولیه در قالب های پیشرونده

1. تغذیه نادرست (کوتاه و طولانی): مواد نمی توانند به طول پیشرفت دقیق پیش بروند. اتصال سیم پیچ، لغزش فیدر، یا زمان بندی نامناسب رهاسازی پیلوت باعث تغذیه کوتاه می شود. تغذیه طولانی زمانی اتفاق می افتد که تکانه نوار را بیش از حد از ایستگاه مورد نظر عبور دهد. اگر یک نوار فولادی 0.060 اینچی فقط یک چهارم اینچ به اشتباه تغذیه شود، ضربه‌های پیلوت به جای سوراخ‌های پیلوت از پیش پانچ شده، به مواد جامد برخورد می‌کنند. نیروی مورد نیاز برای سوراخ کردن آن ماده جامد از حد طراحی پانچ فراتر رفته و باعث شکسته شدن فولاد ابزار می شود.

2. کشیدن و انباشته کردن اسلاگ: مواد ضایعاتی نمی توانند بلوک قالب را پس از عمل سوراخ کردن پاک کنند. اثر خلاء یا روان کننده های کششی بسیار چسبناک می تواند با جمع شدن پانچ، راب را به سمت سطح قالب بکشد. ضربات بعدی چندین راب را به هم فشرده می کند. این فشار موضعی شدیدی ایجاد می کند که به راحتی ماتریس های قالب را می شکافد یا ضربه های مشت می زند.

3. خرابی در خروج قطعات: قطعات تمام شده در حفره قالب در طول ضربه بعدی محبوس می شوند. اجکتورهای هوای پنوماتیک ممکن است خراب شوند، یا ممکن است قطعات به دلیل چسبندگی روغن سنگین به پانچ بچسبند. کوبیدن یک قطعه جدید مستقیماً روی یک قطعه خارج نشده آسیب شدید ابزار و آسیب احتمالی به میل لنگ پرس را تضمین می کند.

4. رانش ابعادی: سایش تدریجی ابزارها منجر به تولید خارج از تحمل قطعات در طول دوره های تولید طولانی می شود. انبساط حرارتی در حین مهر زنی با سرعت بالا نیز ابعاد بحرانی را تغییر می دهد. حسگرهای اندازه‌گیری درون قالبی، این رانش را در طول تولید به جای بازرسی نهایی کیفیت می‌گیرند و از تلاش‌های گسترده برای دسته‌بندی ضایعات جلوگیری می‌کنند.

پیامدهای مکانیکی حفاظت ناکافی

کارکرد بدون مانیتورینگ درون قالبی، تجهیزات را در معرض خطرات مکانیکی شدید قرار می دهد. بازسازی قالب های پیچیده پیشرفته به هفته ها کار تخصصی از ابزار سازان بسیار ماهر نیاز دارد. تعمیر میل لنگ پرس آسیب دیده یا جایگزینی بازوی پیتمن خم شده نیاز به دکلینگ سنگین، ماشینکاری تخصصی و زمان توقف طولانی مدت دارد. انرژی جنبشی ناشی از یک تصادف شدید از طریق قوچ به بالا منتقل می‌شود و یاتاقان‌های میل لنگ را به ثمر رسانده و قاب پرس را ناهماهنگ می‌سازد. تکیه بر شانس یا رفلکس های اپراتور یک استراتژی تولید پایدار نیست.

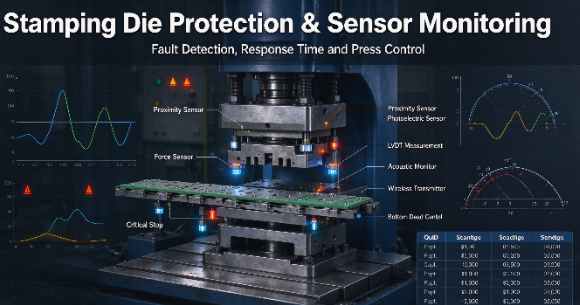

انواع رایج سنسورهای محافظ قالب

هیچ نوع سنسوری هر عیبی را تشخیص نمی دهد. مهندسان ابزار باید شبکه ای از دستگاه های تخصصی را متناسب با اقدامات خاصی که در داخل ابزار اتفاق می افتد بسازند. هر فناوری دارای نقاط قوت متمایز، مواد هدف بهینه و محدودیت های محیطی است.

حسگرهای مجاورتی (القایی و خازنی)

حسگرهای القایی اجسام فلزی را با استفاده از میدان های الکترومغناطیسی نوسانی تشخیص می دهند. هنگامی که یک هدف فلزی وارد میدان می شود، جریان های گردابی انرژی را از نوسانگر می گیرند و دامنه را کاهش می دهند و خروجی سنسور را تحریک می کنند. آنها در محیط های کثیف بسیار قابل اعتماد هستند زیرا آلاینده های غیرفلزی مانند روغن سنگین، آب و روان کننده های مصنوعی را کاملا نادیده می گیرند. سازندگان ابزار از آن‌ها برای تأیید موقعیت صفحه استریپر، تأیید قرار دادن پیلوت پیلوت، یا اطمینان از قرار گرفتن نوار مواد بر روی بلوک قالب استفاده می‌کنند. ساختار حالت جامد آنها باعث می شود در برابر لرزش مداوم یک پرس مهر زنی بسیار مقاوم باشند.

حسگرهای خازنی مواد غیرفلزی را با اندازه گیری تغییرات خواص دی الکتریک تشخیص می دهند. آنها برای تشخیص اجزای پلاستیکی یا نظارت بر سطح سیال در سیستم های روانکاری قالب خودکار به خوبی کار می کنند. با این حال، سنسورهای خازنی نسبت به رطوبت و تجمع روغن سنگین بسیار حساس هستند. در محیط‌های تهاجمی مهر زنی، غبار روغن محیطی می‌تواند روی سنسور را بپوشاند و باعث قرائت‌های نادرست شود، که آن‌ها را برای تشخیص مستقیم قطعات داخل قالب ایده‌آل نمی‌کند.

حسگرهای فوتوالکتریک و لیزری

سنسورهای عبوری و بازتابی در تأیید جهش قطعه برتری دارند. آنها یک پرتو متمرکز نور را در سراسر مسیر پرتاب می‌تابانند. هنگامی که قسمتی که از هوا خارج می شود پرده نور را می شکند، سنسور یک سیگنال تایید سریع به کنترل پرس می فرستد. انواع فیبر نوری به سازندگان ابزار اجازه می دهد تا سرهای حسگر را به فضاهای بسیار تنگ داخل کفشک هدایت کنند، و لوازم الکترونیکی شکننده را به طور ایمن در خارج از منطقه ضربه نصب کنند.

غبار روغن سنگین و بقایای فلزی پرنده به راحتی لنزهای نوری را آلوده می کنند. این نیاز به تعمیر و نگهداری منظم و سیستم های اختصاصی تصفیه هوا برای تمیز نگه داشتن لنزها در حین کار دارد. اگر لنز کثیف شود، سنسور نمی تواند پرتو نور را ثبت کند و باعث توقف کاذب می شود. باید حسگرهای نوری را با دقت قرار دهید تا قرار گرفتن در معرض اسپری مستقیم مایع و انفجارهای هوای پرفشار را به حداقل برسانید.

سنجش فشار و نیرو در داخل قالب

سنسورهای نیرو، که معمولاً از سلول‌های بار پیزوالکتریک استفاده می‌کنند، در داخل یا زیر ایستگاه‌های ابزار جداگانه قرار می‌گیرند. آنها را مستقیماً در زیر ایستگاه های سکه، خم شدن، چنگ زدن و سوراخ کردن قرار می دهید. آنها نیروی دینامیکی اعمال شده در طول بخش کاری ضربه را اندازه گیری می کنند. با گرفتن علامت نیروی منحصر به فرد یک قطعه خوب، سیستم یک منحنی نیروی پایه را ایجاد می کند.

این سنسورها فورا افزایش تناژ ناگهانی را تشخیص می دهند. سنبله نشان‌دهنده انباشته شدن ماهیچه‌ها، مشت‌های کسل‌کننده یا تغییرات ضخامت مواد ورودی است. گرفتن اضافه بار موضعی از شکست فاجعه بار قبل از شکستگی بلوک قالب جلوگیری می کند. آنها وضوح بسیار بالاتری نسبت به مانیتورهای استاندارد تناژ پرس ارائه می دهند که فقط نیروی کل قوچ را اندازه می گیرند و اغلب اضافه بارهای کوچک و موضعی را در یک قالب بزرگ پیش رونده از دست می دهند.

سنسورهای اندازه گیری درون قالبی

سنسورهای اندازه‌گیری دقیق، تأیید ابعاد در زمان واقعی را در داخل ابزار فراهم می‌کنند. ترانسفورماتورهای دیفرانسیل متغیر خطی (LVDT) یا حسگرهای جابجایی لیزری طول فلنج، محل سوراخ‌ها یا عمق شکل را در حالی که قطعه هنوز به نوار حامل متصل است، اندازه‌گیری می‌کند. آنها از بازخورد رایانه ای برای تشخیص ریز گسل ها و تغییرات مواد به صورت سکته مغزی استفاده می کنند.

این خطاها را قبل از اینکه به ابزار آسیب برساند یا ضایعات تولید کند، شناسایی می کند. اگر یک ایستگاه خمشی به دلیل انبساط حرارتی فولاد ابزار شروع به خارج شدن از تحمل کند، سنسور اندازه‌گیری فوراً به اپراتور هشدار می‌دهد. این امر نیاز به قرنطینه و مرتب سازی هزاران قطعه را پس از اتمام یک دوره طولانی تولید از بین می برد.

مانیتورینگ آکوستیک و ارتعاش

حسگرهای آکوستیک نشانه های صوتی خاص رویدادهای مکانیکی را تشخیص می دهند. تغذیه نادرست، پانچ شکسته، یا شکسته شدن دکمه قالب، انتشار آکوستیک با فرکانس بالا متمایز ایجاد می کند. این حسگرها مستقیماً روی کفش قالب می‌چسبند و به این ناهنجاری‌ها در طول بخش کاری سکته گوش می‌دهند.

آنها به عنوان یک لایه تشخیصی ثانویه عمل می کنند و به سنسورهای حفاظتی اولیه شما اضافه می کنند . مانیتورینگ آکوستیک به ویژه برای تشخیص شکستگی‌های ریز در ابزار کاربید قبل از متلاشی شدن کامل پانچ مفید است. این سیستم مشخصات صوتی هر ضربه را با یک خط پایه خوب مقایسه می کند و در صورت انحراف علامت صدا، فشار را متوقف می کند.

عملکرد سنسور را برای گردش کار مهر زنی خود بررسی کنید

انتخاب سخت افزار مناسب تنها نیمی از کار است. شما باید نحوه تعامل حسگر با دینامیک پرس و معماری کنترل را ارزیابی کنید. سرعت، زمان‌بندی و ناهمواری محیطی موفقیت سیستم را در سطح مغازه دیکته می‌کند.

سرعت، زمان بندی و زاویه توقف

سرعت فشار (SPM) و زاویه توقف تعیین می‌کند که حسگرها با چه سرعتی خطاها را شناسایی کرده و توقف ایمن را آغاز کنند. پرس های با سرعت بالا به زمان پاسخ سریع تر و محاسبات زمان دقیق تر برای جلوگیری از آسیب قالب نیاز دارند. مهندسان باید نقاط تشخیص سنسور، زمان پاسخ کنترلر و عملکرد واقعی ترمز را ارزیابی کنند تا اطمینان حاصل شود که پرس می تواند قبل از وقوع برخورد متوقف شود.

محدودیت های ثابت در مقابل سیستم های ایمنی هوشمند/تطبیقی

سنسورهای حد ثابت از آستانه های تشخیص از پیش تعیین شده برای عملکردهای اساسی مانند خروج قطعه و موقعیت یابی مواد استفاده می کنند. سیستم‌های تطبیقی ​​هوشمند، الگوهای نیرو و زمان‌بندی را کنترل می‌کنند و به طور خودکار آستانه‌های تشخیص را برای سازگاری با تغییرات عادی فرآیند تنظیم می‌کنند. این سیستم‌ها می‌توانند هشدارهای کاذب را کاهش دهند و در عین حال محافظت از دای قابل اعتماد را حفظ کنند.

دوام و استحکام محیطی

سنسورهای مهر زنی باید لرزش مداوم، شوک مکانیکی، روان کننده ها و شرایط سخت صنعتی را تحمل کنند. محفظه های مقاوم، درجه بندی حفاظت IP مناسب و تجهیزات الکترونیکی مقاوم در برابر ضربه به جلوگیری از خرابی زودرس سنسور کمک می کند. انتخاب سنسورهای طراحی شده برای کاربردهای مهر زنی فلز، قابلیت اطمینان نظارت را بهبود می بخشد و زمان تعمیر و نگهداری را کاهش می دهد.

مشکلات نصب و نصب را حل کنید

یک سنسور کاملاً انتخاب شده در صورت نصب نادرست از کار می افتد. تداخل مکانیکی، مسیریابی سیم، و یکپارچه سازی کنترل، موانع قابل توجهی را در طبقه مغازه ایجاد می کند. اجرای صحیح مستلزم همکاری بین سازندگان ابزار، مهندسان کنترل کننده و اپراتورهای مطبوعات است تا اطمینان حاصل شود که سیستم از سختی های تولید روزانه جان سالم به در می برد.

قرار دادن سنسور و تنظیم دقیق قالب

قرارگیری مناسب سنسور تشخیص دقیق را تضمین می کند و از آسیب در حین مهر زنی جلوگیری می کند. حسگرها باید در جیب های قالب محافظت شده، به دور از اجزای متحرک و ضایعات در حال پرواز فرو رفته باشند. حفظ فاصله حسی صحیح و محاسبه ارتعاش قالب و حرکت نوار به بهبود دقت و قابلیت اطمینان نظارت کمک می کند.

جابجایی و نصب قطعات حساس

سنسورهای قالب حساس به نصب دقیق نیاز دارند تا از آسیب مکانیکی و قرائت نادرست جلوگیری شود. از سطوح نصب تمیز استفاده کنید، از مشخصات گشتاور سازنده پیروی کنید و از سیم کشی در هنگام مونتاژ محافظت کنید. تست سنسورها قبل از نصب قالب در پرس به شناسایی عیوب احتمالی کمک می کند و عملکرد قابل اعتماد را تضمین می کند.

مدیریت سیم کشی و اتصال

سیم کشی و اتصال قابل اعتماد برای حفظ عملکرد سیستم حفاظت قالب ضروری است. کابل های صنعتی و کانکتورهای محافظت شده به جلوگیری از آسیب ناشی از لرزش و تغییرات مکرر قالب کمک می کنند. سیستم‌های حسگر بی‌سیم می‌توانند نصب را ساده‌تر کنند، خرابی‌های مربوط به کابل را کاهش دهند و راندمان تعویض را در صورت پیکربندی مناسب بهبود بخشند.

ادغام با کنترل های مطبوعاتی

سنسورهای محافظ دای با PLC یا کنترل‌کننده‌های نظارت اختصاصی ادغام می‌شوند تا شرایط غیرعادی را تشخیص دهند و باعث توقف فشار شوند. کاربردهای مهر زنی با سرعت بالا ممکن است به ماژول های پردازش تخصصی برای پاسخ سریع نیاز داشته باشند. پنجره‌های زمان‌بندی قابل برنامه‌ریزی، تشخیص سنسور را با ضربه فشار همگام می‌کنند، هشدارهای کاذب را کاهش می‌دهند و ایمنی عملیاتی را بهبود می‌بخشند.

ROI یکپارچه سازی و ارزش تولید

سیستم‌های حسگر درون قالبی با تشخیص تغذیه نادرست، کشیدن راب و سایر ناهنجاری‌های مهر زنی به کاهش آسیب ابزار، زمان توقف تولید و ضایعات مواد کمک می‌کنند. تشخیص زودهنگام عیب از قالب های گران قیمت محافظت می کند و در دسترس بودن تجهیزات را بهبود می بخشد. نظارت قابل اعتماد همچنین از تولید خودکار پشتیبانی می کند و به تولیدکنندگان کمک می کند تا بهره وری را افزایش دهند و هزینه های عملیاتی طولانی مدت را کاهش دهند.

نتیجه گیری

1. برای شناسایی مکررترین نقاط خرابی مکانیکی، سه قالب پیشرونده با بالاترین تعمیر و نگهداری را بررسی کنید.

2. با استفاده از یک مانیتور اختصاصی زمان توقف، زمان دقیق توقف و زاویه بحرانی پرس خود را ترسیم کنید.

3. یک آرایه سنسور آزمایشی را روی یک ایستگاه ابزار مشکل ساز نصب کنید تا بقای محیطی و زمان پاسخ را آزمایش کنید.

4. رابط کنترل مطبوعات خود را برای پشتیبانی از سوئیچ های بادامک قابل برنامه ریزی برای پنجره های بازجویی سنسور دقیق ارتقا دهید.

سوالات متداول

س: تفاوت بین سنسور محافظ دای و مانیتور تناژ چیست؟

A: یک سنسور محافظ دای، رویدادهای مکانیکی خاصی مانند تغذیه نادرست، خروج قطعه، یا موقعیت قطعه را با استفاده از نزدیکی یا فناوری نوری تشخیص می‌دهد. یک مانیتور تناژ کل نیروی اعمال شده توسط پرس را در طول ضربه اندازه گیری می کند تا اطمینان حاصل شود که در محدوده عملکرد ایمن باقی می ماند. سنسورها قبل از اینکه بر تناژ کل تأثیر بگذارند، عیوب موضعی را تشخیص می دهند.

س: چگونه زمان پاسخ صحیح را برای سنسور محافظ دای تعیین می کنید؟

پاسخ: زمان پاسخ به سرعت پرس (SPM) و مکانیسم ترمز بستگی دارد. شما باید مدت زمانی را که طول می کشد تا سنسور تشخیص عیب را محاسبه کند، به کنترلر سیگنال دهد و ترمز را قبل از اینکه رام به زاویه توقف بحرانی که در آن آسیب دای رخ می دهد برسد، درگیر کند.

س: آیا سنسورهای حفاظت از قالب بی سیم می توانند لرزش شدید ناشی از مهر زنی با سرعت بالا را کنترل کنند؟

ج: بله. سیستم‌های فرستنده بی‌سیم مدرن به‌طور خاص برای محیط‌های با ضربه بالا طراحی شده‌اند. با حذف کابل های فیزیکی، آنها در واقع نقاط شکست سنتی ناشی از خستگی سیم و ارتعاش مداوم مهر و موم را برطرف می کنند و آنها را بسیار قابل اعتماد می کند.

س: بهترین مکان برای نصب سنسور نیروی درون قالبی برای ایستگاه های سوراخ کردن یا سوراخ کردن کجاست؟

پاسخ: باید حسگرهای نیروی درون قالب را مستقیماً در داخل یا بلافاصله زیر ایستگاه ابزار جداگانه نصب کنید. قرار دادن آنها مستقیماً زیر دکمه پانچ یا دای خاص تضمین می کند که میخ های تناژ موضعی را به طور دقیق و بدون دخالت سایر عملیات ها ثبت می کنند.

س: چگونه حسگرهای محافظ قالب از آسیب کشیدن گلوله جلوگیری می کنند؟

A: سنسورها بلوک قالب را کنترل می کنند تا اطمینان حاصل شود که مواد ضایعات پس از هر ضربه، ناحیه را پاک می کنند. اگر راب عقب بکشد و روی هم برود، حسگر ناهنجاری یا افزایش فشار ناشی از آن را تشخیص می‌دهد و فشار را فوراً قبل از ضربه بعدی متوقف می‌کند.

س: نقش یک لیمیت سوئیچ قابل برنامه ریزی در حفاظت از قالب چیست؟

A: یک سوئیچ محدود قابل برنامه ریزی، یا حل کننده، پنجره های زمان بندی خاصی را در طول فشار فشار زمانی که یک سنسور باید نظارت یا نادیده گرفته شود، تعیین می کند. این از توقف های کاذب در طول رویدادهای عادی، مانند نادیده گرفتن حسگر نوری در حالی که ابزار به طور فیزیکی آن را در حین مهر زنی مسدود می کند، جلوگیری می کند.
