پرس های فریم H: انواع، کاربردها و مزایا

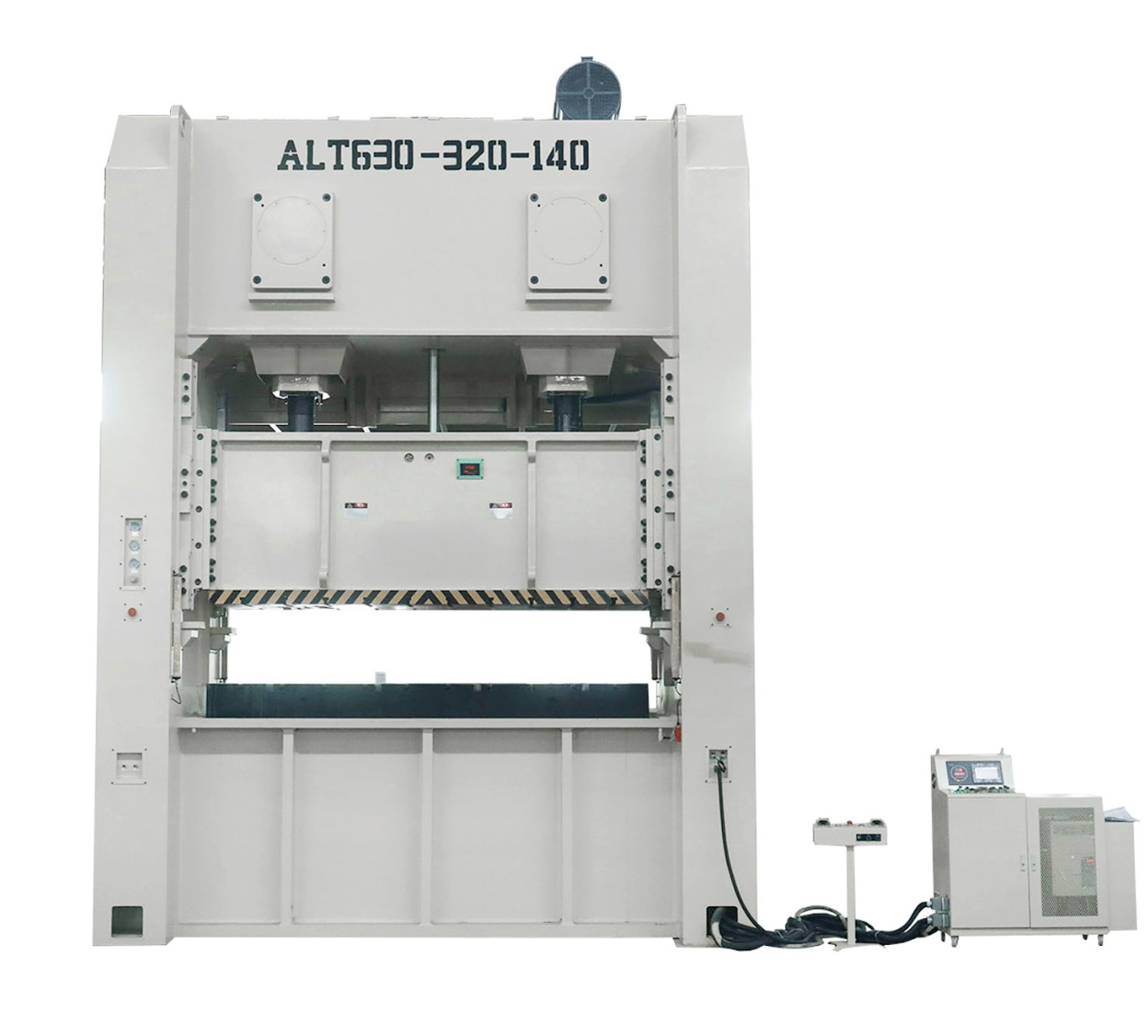

H Frame Power Press سنگ بنای کارگاه ها و واحدهای تولیدی مدرن است که استحکام و دقت بی نظیری را ارائه می دهد. این پرس های هیدرولیک همه کاره، چه در حال شکل گیری فلز، قالب گیری پلاستیک، یا انجام وظایف مونتاژ باشید، عملکرد ثابتی را برای انواع کاربردهای صنعتی ارائه می دهند. از پرس‌های فریم H دستی برای مغازه‌های کوچک گرفته تا مدل‌های الکتریکی و پنوماتیکی-هیدرولیک برای تولید در حجم بالا، دوام، کنترل و کارایی را با هم ترکیب می‌کنند. بیایید انواع، کاربردها و مزایای پرس های فریم H را بررسی کنیم و ببینیم که چرا آنها ابزارهای ضروری برای عملیات در مقیاس کوچک و صنعتی هستند.

پرس H-Frame چیست؟

تعریف و مفهوم اساسی

پرس فریم H نوعی پرس هیدرولیک است که با قاب محکم و H شکل آن شناخته می شود. گاهی اوقات به آنها پرس مغازه می گویند زیرا بسیاری از کارگاه ها برای کارهای سنگین به آنها متکی هستند. بر خلاف پرس های فریم C که دارای یک طرف باز هستند یا پرس های چهار ستونی که از چهار راهنما عمودی برای دقت استفاده می کنند، فریم H تعادلی از قدرت، دسترسی و پایداری را ارائه می دهد.

اجزای کلیدی عبارتند از:

• قاب: ساختار H شکل که استحکام و پشتیبانی را فراهم می کند

• سیلندر هیدرولیک: فشار سیال را به نیروی خطی تبدیل می کند

• رام/پیستون: بخشی که به قطعه کار فشار وارد می کند

• میز کار/تخت: جایی که مواد در طول عملیات پرس می نشینند

نوع	عملکرد
قاب	پایداری را حفظ می کند و انحراف را تحت بارهای سنگین کاهش می دهد
سیلندر هیدرولیک	با استفاده از فشار سیال نیرو تولید می کند
رام/پیستون	نیرو را از سیلندر به قطعه کار منتقل می کند
میز کار / تخت	مواد را برای شکل دادن، خم شدن یا مونتاژ نگه می دارد

تاریخچه و اهمیت صنعتی

پرس های فریم H سابقه طولانی در تولید صنعتی دارند. آنها از پرس های مغازه های مکانیکی که به تلاش فیزیکی بیشتری نیاز داشتند، تکامل یافتند. با گذشت زمان، سیستم های هیدرولیک جایگزین میل لنگ های دستی شدند و امکان نیروی بیشتر و عملکرد نرم تر را فراهم کردند.

آنها در اتوماسیون صنعتی، شکل دهی فلزات و کارهای دقیق ضروری شدند. اکنون کارخانه ها می توانند قطعات ثابت را سریعتر تولید کنند. کارگاه‌ها، چه کوچک و چه بزرگ، از پرس‌های فریم H برای کارهایی مانند صاف کردن فلز، مونتاژ قطعات، یا آهنگری قطعات استفاده می‌کنند.

پرس های فریم H چگونه کار می کنند

در قلب پرس فریم H یک سیستم هیدرولیک قرار دارد. از یک سیال تراکم ناپذیر، معمولاً روغن، برای انتقال نیرو استفاده می کند. یک پیستون کوچک سیال را به داخل یک سیلندر بزرگتر می راند. این نیرو را تقویت می‌کند و به اپراتورها اجازه می‌دهد تا با تلاش کمی فشار زیادی وارد کنند.

سیستم های کنترل متفاوت است. برخی از پرس ها دستی هستند و توسط اهرم ها یا پمپ های دستی کار می کنند. برخی دیگر از PLC (کنترل کننده های منطقی قابل برنامه ریزی) یا رابط های صفحه لمسی استفاده می کنند. اینها امکان کنترل دقیق روی موارد زیر را فراهم می کند:

• فشار اعمال شده

• سرعت رام

• طول سکته مغزی

مراحل عملیات:

1. اپراتور فشار را با استفاده از سیستم کنترل تنظیم می کند

2. پمپ سیال هیدرولیک را به داخل سیلندر منتقل می کند

3. رام به قطعه کار نیرو وارد می کند

4. سیال پس از سکته به مخزن باز می گردد

آنها بی صدا، دقیق هستند و می توانند فشار را برای مدت طولانی به طور پیوسته حفظ کنند - برای شکل دادن فلز، فشار دادن یاتاقان ها یا سایر کارهای صنعتی عالی هستند.

انواع پرس های فریم H

پرس دستی H-Frame

پرس دستی فریم H ساده و آسان برای کار است. آنها از یک اهرم یا پمپ دستی برای حرکت سیال هیدرولیک و اعمال نیرو استفاده می کنند.

• ایده آل برای کارگاه های کوچک و کارهای سبک

• بدون نیاز به برق، بنابراین برای مکان هایی با قدرت محدود عالی است

• اپراتور کنترل کامل بر روی سرعت و فشار دارد

این پرس ها برای کارهایی مانند خم کردن ورق های فلزی کوچک، فشار دادن بلبرینگ ها یا پروژه های سرگرمی عالی هستند.

پرس فریم H الکتریکی

پرس‌های فریم H الکتریکی از یک موتور الکتریکی برای به حرکت درآوردن پمپ هیدرولیک استفاده می‌کنند که قدرت بیشتر و چرخه‌های سریع‌تری را ارائه می‌دهد.

• عملیات مستمر برای تولید طولانی مدت

• بهره وری بالا به دلیل نیروی ثابت و قوی

• توابع قابل برنامه ریزی و چرخه های خودکار برای کار دقیق

آنها به طور گسترده در واحدهای تولیدی، مونتاژ خودرو، و شکل دهی فلزات که تکرارپذیری و سرعت اهمیت دارد استفاده می شوند.

پرس قاب H پنوماتیک-هیدرولیک

پرس پنوماتیک-هیدرولیک فریم H سرعت هوای فشرده را با قدرت فشار هیدرولیک ترکیب می کند.

• عملکرد سریع و دقیق

• ایده آل برای خطوط مونتاژ یا کارهای پرس با حجم بالا

• گرما و صدای کمتری تولید می کند و برای استفاده در داخل خانه تمیزتر می شود

این پرس ها برای کارهایی که هم به سرعت و هم به نیرو نیاز دارند، مانند قرار دادن بلبرینگ، پرس کردن قطعات یا آهنگری سبک، مناسب هستند.

کامپوننت	عملکرد / منبع تغذیه	ویژگی های کلیدی	موارد استفاده ایده آل
پرس دستی H-Frame	اهرمی یا پمپ دستی	کنترل کامل، بدون برق، عملکرد ساده	کارگاه های کوچک، کارهای سبک، پروژه های سرگرمی
پرس فریم H الکتریکی	پمپ هیدرولیک موتور الکتریکی	عملکرد مداوم، بهره وری بالا، چرخه های قابل برنامه ریزی	واحدهای تولیدی، مونتاژ خودرو، شکل دهی فلزات
پرس پنوماتیک-هیدرولیک	هوای فشرده + فشار هیدرولیک	سریع و دقیق، گرما/صدای کم، ایده آل برای حجم بالا	خطوط مونتاژ، قطعات پرس، آهنگری سبک

کاربردهای پرس های فریم H

شکل دهی و شکل دهی فلز

پرس های فریم H برای شکل دادن و شکل دادن به فلز ایده آل هستند. آنها می توانند به راحتی مواد را مهر و موم، خم، صاف و عمیق بکشند.

• پانل های بدنه خودرو، درب ها و کاپوت ها

• ورق های فلزی، لوله ها و اجزای ساختاری

• دستیابی به نیروی یکنواخت و اشکال دقیق

آنها به سازندگان اجازه می دهند منحنی ها و زوایای پیچیده ای ایجاد کنند که ابزارهای دستی نمی توانند از عهده آن برآیند.

عملیات آهنگری

این پرس ها در آهنگری چه گرم و چه سرد برتری دارند. فشار کنترل شده باعث تقویت دانه های فلزی و افزایش دوام می شود.

• قطعات موتور، شفت ها و اجزای حیاتی

• قطعات هواپیما و عناصر فلزی ساختاری

• نیروی ثابت قطعات قوی تر و بدون عیب را تضمین می کند

پرس های فریم H پایداری را حتی در زیر بارهای سنگین حفظ می کنند و برای کارهای سخت آهنگری عالی هستند.

عملیات مونتاژ

پرس های فریم H کار مونتاژ را سریعتر و قابل اطمینان تر می کنند. آنها قطعاتی مانند یاتاقان ها، چرخ دنده ها و شفت ها را فشار می دهند.

• مونتاژ الکترونیک: بردهای مدار و کانکتورها

• مبلمان: اتصالات، سخت افزار و اتصالات

• خودرو: نصب بوش یا بلبرینگ

کنترل دقیق از آسیب به اجزای ظریف جلوگیری می کند و در عین حال اتصالات محکم و ایمن را تضمین می کند.

مشت زدن و برش

این دستگاه ها برای پانچ و برش مواد عالی هستند. آنها نتایج تمیز و دقیق با حداقل لرزش تولید می کنند.

• ورق فلز: سوراخ ها، شکاف ها یا اشکال سفارشی

• پارچه و چرم: الگوهای کفش، کیف، لباس

• کاهش ضایعات مواد و لبه های حرفه ای

پرس‌های فریم H را می‌توان با قالب‌های سفارشی برای برش‌های قابل تکرار و دقیق جفت کرد.

قالب گیری و فشرده سازی پلاستیک

پرس های فریم H به طور گسترده برای قالب گیری پلاستیک، از جمله قالب گیری فشرده سازی و انتقال استفاده می شود.

• قطعاتی با سطوح صاف و تلورانس های محکم ایجاد کنید

• پانل های پلاستیکی خودرو، درب بطری ها و محفظه ها

• فشار ثابت محصولات نهایی با کیفیت بالا را تضمین می کند

نیروی ثابت همچنین از تاب برداشتن یا نقص در طول قالب گیری جلوگیری می کند.

فشرده سازی پودر

پرس های هیدرولیک فریم H در متالورژی پودر کمک می کنند. آنها مواد پودری را به اجزای متراکم و قوی تبدیل می کنند.

• چرخ دنده ها، بلبرینگ ها و قطعات دقیق

• اجزای سفارشی شکل که ماشین کاری آنها دشوار است

• قطعات فلزی با چگالی بالا و یکنواخت تولید می کند

این روش برای اشکال پیچیده مقرون به صرفه است و ضایعات مواد را کاهش می دهد.

تست و کنترل کیفیت

پرس های فریم H می توانند نیروهای واقعی را برای اهداف آزمایشی شبیه سازی کنند. آنها برای اندازه گیری استحکام مواد و دوام محصول استفاده می شوند.

• تست فشرده سازی و کشش فلزات، پلاستیک ها و کامپوزیت ها

• تست ایمنی برای قطعات ساختاری یا لوازم خانگی

• به تولیدکنندگان کمک می کند تا نقاط ضعف را قبل از تولید شناسایی کنند

آنها داده های دقیقی را برای اطمینان از قابلیت اطمینان و انطباق با استانداردهای صنعت ارائه می دهند.

مزایای ماشین های پرس هیدرولیک فریم H

استحکام و پایداری سازه

پرس های هیدرولیک فریم H برای تحمل بارهای سنگین بدون خم شدن یا تاب برداشتن ساخته شده اند. قاب H شکل آنها نیرو را به طور مساوی توزیع می کند و انحراف را حتی در کارهای سخت به حداقل می رساند.

• از عملیات پرس با ظرفیت بالا پشتیبانی می کند

• دقت را روی قطعات کار بزرگ یا ضخیم حفظ می کند

• ایده آل برای آهنگری، کشش عمیق و شکل دهی فلز

آنها به کارگاه ها یک پلت فرم محکم و قابل اعتماد برای کار دقیق می دهند.

دقت و کنترل

این پرس ها از نظر دقت عالی هستند. پرس های فریم H مدرن اغلب دارای کنترل های قابل برنامه ریزی، PLC یا رابط های صفحه لمسی هستند.

• اپراتورها می توانند نیرو، سرعت و ضربه را تنظیم کنند

• فشار صاف و یکنواخت نتایج قابل تکرار را تضمین می کند

• خطر آسیب قطعه کار در حین پرس را کاهش می دهد

این ترکیب پایداری و کنترل آنها را برای عملیات در مقیاس کوچک و صنعتی عالی می کند.

تطبیق پذیری

پرس های فریم H چندین عملیات را به راحتی انجام می دهند، از خم شدن و پانچ کردن گرفته تا قالب گیری و آهنگری.

• سازگار با قالب های مختلف، جیگ ها و پیوست ها

• می تواند بر روی فلزات، پلاستیک ها، کامپوزیت ها و پودرها کار کند

• وظایف را به سرعت بدون تغییر ماشین تغییر دهید

این تطبیق پذیری به کارخانه ها و کارگاه ها اجازه می دهد تا استفاده از ماشین را برای کاربردهای مختلف به حداکثر برسانند.

دوام و نگهداری کم

سیستم های هیدرولیک در پرس های فریم H برای دوام طراحی شده اند. بازرسی های منظم و بررسی مایعات به حفظ عملکرد روان کمک می کند.

• سیلندرها و پیستون های قوی در برابر سایش مقاوم هستند

• عمر طولانی حتی در صورت استفاده زیاد

• خرابی کمتر، هزینه تعمیر کمتر

سرمایه گذاری در پرس فریم H به معنای عملکرد قابل اعتماد برای سال هاست.

ویژگی های ایمنی

ایمنی یک اولویت کلیدی است. پرس های فریم H دارای ویژگی هایی هستند که از اپراتورها محافظت می کنند و در عین حال گردش کار را کارآمد نگه می دارند.

• دکمه های توقف اضطراری، محافظ های ایمنی و پرده های نور

• طراحی جلو باز دسترسی را بهبود می بخشد

• در هنگام بارگیری یا تخلیه قطعات سنگین خطرات را کاهش می دهد

این ویژگی ها به ایجاد یک کارگاه ایمن تر و پربازده بدون کاهش عملکرد کمک می کند.

مزیت	ویژگی / مزایا	مثال کاربردها
استحکام سازه	حداقل انحراف قاب تحت بار سنگین	آهنگری، طراحی عمیق
دقت و کنترل	ضربات قابل برنامه ریزی، فشار صاف	مشت زدن، شکل دادن
تطبیق پذیری	چندین قالب و پیوست	قالب گیری، خم شدن، مونتاژ
ماندگاری	سیستم هیدرولیک قوی، طول عمر طولانی	استفاده صنعتی مستمر
ویژگی های ایمنی	محافظ، توقف اضطراری، طراحی جلو باز	ایمنی و بهره وری کارگاه

سوالات متداول

س: حداکثر تناژی که یک پرس فریم H می تواند تحمل کند چقدر است؟

پاسخ: پرس های فریم H می توانند طیف گسترده ای را تحمل کنند، معمولاً از 10 تن برای مدل های کوچک تا 1000 تن برای ماشین های صنعتی سنگین، بسته به طراحی و کاربرد.

س: آیا می توان از پرس های فریم H برای پلاستیک یا فقط فلز استفاده کرد؟

A: آنها همه کاره هستند و می توانند فلزات و پلاستیک ها را پردازش کنند، از جمله قالب گیری فشرده سازی و انتقال قطعات پلاستیکی دقیق.

س: پرس های هیدرولیک فریم H مدرن چقدر از نظر انرژی کارآمد هستند؟

پاسخ: پرس‌های مدرن از پمپ‌های با سرعت متغیر و سیستم‌های بازیابی انرژی استفاده می‌کنند و فقط در صورت فعال بودن انرژی مصرف می‌کنند و از نظر انرژی بسیار کارآمد می‌شوند.

س: چه ویژگی های ایمنی در پرس فریم H ضروری است؟

A: ویژگی های ضروری ایمنی شامل توقف های اضطراری، حفاظ های ایمنی، پرده های نور، و طراحی جلو باز برای دسترسی بهتر و عملکرد ایمن تر است.

نتیجه گیری

پرس های فریم H قدرت، دقت و تطبیق پذیری را برای هر خط تولیدی، چه در حال شکل دادن به فلز، چه پودر فشرده یا قالب گیری پلاستیک هستید، به ارمغان می آورد. طراحی قوی و کنترل‌های پیشرفته آن‌ها را برای نتایج قابل تکرار و باکیفیت ایده‌آل می‌سازد و عملیات را روان و ایمن نگه می‌دارد.

برای مشاغلی که به دنبال افزایش کارایی و قابلیت اطمینان هستند، Zhejiang Jinaolan Machine Tool Co., Ltd. طیف گسترده‌ای از پرس‌های پاور فریم H را متناسب با نیازهای مختلف صنعتی ارائه می‌دهد. کشف کنید که چگونه این ماشین ها می توانند بهره وری کارگاه شما را امروز افزایش دهند.
