پرس های قاب H در مقابل پرس های فریم C

سیستم‌های پرس فریم H نقش مهمی در تولید مدرن دارند، اما انتخاب طراحی قاب مناسب همیشه ساده نیست. بسیاری از خریداران پرس های فریم H و پرس های فریم C را بدون اینکه به طور کامل درک کنند که چگونه ساختار، تناژ، دقت و نیازهای فضای کاری بر نتایج واقعی تولید تأثیر می گذارد، مقایسه می کنند. در این راهنما، تفاوت های کلیدی را به روشی واضح و عملی تجزیه می کنیم. ما به شما کمک می کنیم تا بدون پیچیدگی غیرضروری تصمیم بگیرید که کدام دستگاه با مواد، چیدمان کف، نیازهای ایمنی و اهداف بلندمدت تولید شما مطابقت دارد.

پرس هیدرولیک چیست؟

دستگاه پرس هیدرولیک یک ماشین صنعتی است که برای اعمال نیروی فشاری کنترل شده به یک ماده طراحی شده است. از فشار سیال هیدرولیک برای شکل دادن، شکل دادن، فشار دادن، خم شدن یا مونتاژ قطعات استفاده می کند. تولیدکنندگان به آن متکی هستند زیرا نیرو صاف، ثابت و بسیار قابل کنترل می ماند. به عبارت ساده، به تبدیل مواد خام به اجزای قابل استفاده - با دقت و کارآمدی کمک می کند.

پرس های هیدرولیک چگونه کار می کنند

پرس های هیدرولیک بر اساس قانون پاسکال کار می کنند.

ایده اینجاست:

• فشار اعمال شده به یک سیال محدود به طور یکنواخت در همه جهات پخش می شود.

• یک نیروی کوچک می تواند نیروی بسیار بزرگتری ایجاد کند.

• سیستم نیروی ورودی را بدون از دست دادن کنترل چندین برابر می کند.

در عمل:

• پمپ روغن هیدرولیک را تحت فشار قرار می دهد.

• روغن پیستون را هل می دهد.

• پیستون قوچ را به سمت پایین می راند.

• مواد بر روی قالب یا سطح کار فشرده می شود.

قدرتمند، قابل پیش بینی و تکرار شدنی است.

صنایع رایج با استفاده از پرس های هیدرولیک

پرس های هیدرولیک در بسیاری از صنایع ظاهر می شوند زیرا مواد و سطوح مختلف نیرو را کنترل می کنند.

کاربردهای رایج عبارتند از:

• ساخت خودرو – مهر زنی، شکل دهی، مونتاژ

• ساخت فلز - خم شدن، صاف کردن، کشیدن عمیق

• برق و الکترونیک - پرس قطعات

• هوافضا - شکل دهی دقیق قطعات ساختاری

• لوازم خانگی – پانل سازی و مونتاژ قطعات

• ساخت عمومی – نگهداری و استفاده در کارگاه

آنها به راحتی مقیاس می شوند، از کارگاه های کوچک گرفته تا خطوط تولید خودکار.

چرا ساختار قاب بر عملکرد، دقت و ایمنی تأثیر می گذارد؟

ساختار قاب فقط شکل نیست، بلکه نحوه رفتار پرس تحت بار را مشخص می کند.

طراحی قاب تاثیر می گذارد:

• توزیع نیرو در سراسر دستگاه

• انحراف در حین عملیات با فشار بالا

• تراز بین رم و ابزار

• ایمنی اپراتور و پایداری ماشین



پرس های قاب H در مقابل پرس های قاب C: تفاوت های کلیدی توضیح داده شده است

ساختار و پایداری قاب

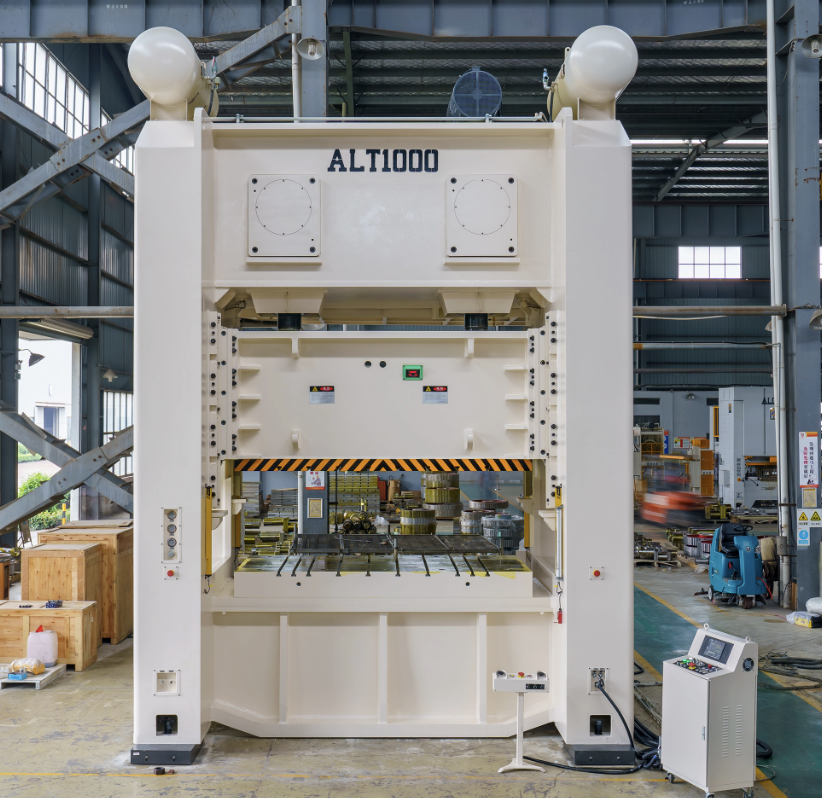

پرس های فریم C از ساختار تک ستونی و گلوگاه باز استفاده می کنند. دید واضح و دسترسی آسان می دهد، اما قاب می تواند تحت بار خم شود. پرس های فریم H بر ساختار دو ستونی یا چهار پستی تکیه دارند. نیرو را به طور مساوی توزیع می کند و قاب را ثابت نگه می دارد. این تفاوت برای ایمنی و دقت اهمیت دارد. وقتی بارها افزایش می‌یابند، فریم‌های H در یک راستا می‌مانند، در حالی که فریم‌های C ممکن است کمی پیچ بخورند.

ظرفیت بار و تناژ

پرس های فریم C معمولاً برای کارهای سبک انتخاب می شوند. آنها وظایف با تناژ پایین تر مانند مشت زدن، کوبیدن کوچک و فرم دهی را انجام می دهند. پرس های فریم H برای عملیات های سنگین ساخته شده اند. آنها از تناژ بسیار بالاتر و تولید مداوم پشتیبانی می کنند. اگر فرآیند شما به نیروی ثابت در بارهای بالا نیاز دارد، آنها انتخاب مطمئن تری هستند. الزامات تناژ اغلب قاب را قبل از هر ویژگی دیگری تعیین می کند.

دقت و انحراف

استحکام قاب به طور مستقیم بر دقت تأثیر می گذارد. پرس های فریم C می توانند با افزایش تناژ دچار انحراف شوند. این انحراف ممکن است بر تحمل قطعه و عمر ابزار تأثیر بگذارد. پرس های فریم H به دلیل ساختار متقارن خود در برابر خم شدن مقاومت می کنند. آنها تراز را تحت بار نگه می دارند و به قطعات کمک می کنند تا ثابت بمانند. برای تلورانس های تنگ، استحکام به یک مزیت بزرگ تبدیل می شود.

دسترسی به فضای کاری و ارگونومی

پرس های فریم C دسترسی سه طرفه را ارائه می دهند. اپراتورها آن را برای بارگیری سریع، تخلیه و تغییرات قالب دوست دارند. این کار راه اندازی را در کارهای دسته ای کوچک سرعت می بخشد. پرس های فریم H معمولاً فقط دسترسی از جلو را فراهم می کنند. آنها احساس محصور شدن بیشتری می کنند، اما اتوماسیون بهتر است. وقتی ارگونومی بیشتر از نیرو مهم باشد، فریم های C اغلب برنده می شوند.

ملاحظات چیدمان فضا و طبقه

پرس های فریم C برای کارگاه های فشرده مناسب هستند. آنها به فضای کف کمتر و پایه های سبک تر نیاز دارند. نصب ساده می ماند. پرس های فریم H به فضای بیشتر و پایه های محکم تری نیاز دارند. آنها برای کف های تولیدی بزرگ و چیدمان های ثابت مناسب هستند. برنامه ریزی زودهنگام فضا از تغییرات پرهزینه بعدی جلوگیری می کند.

مقایسه هزینه

پرس های فریم C معمولاً هزینه اولیه کمتری دارند. به دلیل ساختارهای ساده تر، تعمیر و نگهداری کمتر می شود. پرس های فریم H نیاز به سرمایه گذاری اولیه بیشتری دارند. هزینه های عملیاتی ممکن است افزایش یابد، اما عملکرد بهتر مقیاس می شود. انتخاب به حجم کار بستگی دارد، نه فقط بودجه.

نحوه انتخاب بین پرس های فریم H و پرس های فریم C

ارزیابی تناژ مورد نیاز شما

اولین قدم این است که بفهمید فرآیند شما به چه مقدار نیروی نیاز دارد. ما معمولاً نیروی فشار را بر اساس نوع ماده، ضخامت و سطح تماس تخمین می زنیم. برای مدت طولانی پیچیده نمی ماند. اکثر تامین کنندگان محاسبات را در حین انتخاب تایید می کنند.

پرس های فریم C برای تناژ سبک تا متوسط ​​به خوبی کار می کنند. آنها به طور قابل اعتمادی در محدوده های رتبه بندی شده عمل می کنند. آنها را فراتر از ظرفیت فشار دهید و مشکلات ظاهر می شوند. انحراف قاب افزایش می یابد. عمر ابزار کاهش می یابد. حاشیه های ایمنی کاهش می یابد.

پرس های فریم H تناژ بالاتر را راحت تر انجام می دهند. ساختار متعادل آنها نیرو را به طور مساوی توزیع می کند. تراز را در طول چرخه های فشار سنگین یا مکرر ثابت نگه می دارد.

ارزیابی اندازه و ضخامت مواد

اندازه مواد نقش زیادی در انتخاب پرس دارد. قطعات کوچک و مواد نازک مناسب پرس های فریم C هستند. آنها بارگیری آسان و خطوط دید واضح را ارائه می دهند. راه اندازی سریع باقی می ماند.

قطعات کار بزرگ یا ضخیم تصویر را تغییر می دهند. پرس های فریم H از قالب های پهن تر و پشته های ابزار بلندتر پشتیبانی می کنند. آنها همچنین بارگذاری ناهموار را بهتر تحمل می کنند. هنگامی که وزن ابزار افزایش می یابد، سفتی مهمتر از دسترسی می شود.

در نظر گرفتن محدودیت های فضای کاری و چیدمان

فضای کف موجود اغلب گزینه ها را زودتر محدود می کند. پرس های فریم C به خوبی برای کارگاه های فشرده مناسب هستند. آنها به سرعت نصب می شوند و به ندرت نیاز به پایه های خاصی دارند. انتقال آنها بعداً ساده می ماند.

پرس های فریم H به فضای بیشتری نیاز دارند. آنها همچنین به طبقات قوی تر و موقعیت ثابت نیاز دارند. در عوض، آنها از طرح‌بندی‌های ساختاریافته و گردش‌های کاری قابل پیش‌بینی پشتیبانی می‌کنند. مسیرهای کوتاه‌تر مواد اغلب کارایی را بیشتر از ارتقاء سرعت بهبود می‌بخشند.

حجم تولید و نیازهای اتوماسیون

حجم کم تولید معمولاً به نفع پرس های فریم C است. عملکرد دستی طبیعی است. تنظیمات سریع اتفاق می افتد. اپراتورها به فرآیند نزدیک می مانند.

تولید با حجم بالا به سمت پرس های فریم H متمایل است. آنها به راحتی در خطوط خودکار ادغام می شوند. نوار نقاله ها، فیدرها و روبات ها بهتر در اطراف قاب قرار می گیرند. هنگامی که زمان کار مهم است، طراحی آماده اتوماسیون باعث صرفه جویی در تلاش در هر تغییر می شود.

ملاحظات ایمنی و انطباق

ایمنی از طراحی قاب شروع می شود. هنگامی که بارها کنترل می شوند، پرس های فریم C ایمن باقی می مانند. از محدودیت ها فراتر بروید و ریسک به سرعت افزایش می یابد.

پرس های فریم H پایداری ساختاری بالاتری را ارائه می دهند. انحراف و حرکت غیر منتظره را کاهش می دهد. بسیاری از صنایع نیز به گواهی انطباق نیاز دارند. به دنبال پرس هایی باشید که استانداردهای ایمنی ISO، CE یا محلی را دارند.

تعمیر و نگهداری و طول عمر: پرس های قاب H در مقابل پرس های فریم C

الزامات تعمیر و نگهداری معمول

هر دو پرس نیاز به مراقبت اولیه و منظم دارند. روغن هیدرولیک، مهر و موم، شیلنگ و فیلترها را اغلب چک می کنیم. روغن تمیز فشار را ثابت نگه می دارد. روغن کاری باعث کاهش سایش روی اسلایدها و پین ها می شود.

نگهداری پرس های فریم C راحت تر است. قطعات ساختاری کمتری دارند. پرس های فریم H کمی بیشتر زمان می برد. ستون ها و راهنماهای اضافی نیاز به بازرسی دارند. با این حال، روال ها پس از تنظیم ساده باقی می مانند.

نقاط سایش و نواحی استرس قاب

پرس های فریم C استرس را در اطراف گلوی باز متمرکز می کند. با گذشت زمان، ممکن است خم شود. مشکلات تراز اول ظاهر می شود. سایش ابزار سریعتر افزایش می یابد.

پرس های فریم H نیرو را در دو طرف پخش می کنند. استرس متعادل می ماند. روی ستون‌ها، بوش‌ها و ریل‌های راهنما بپوشید. آنها بارهای خارج از مرکز را بهتر مدیریت می کنند.

عمر خدمات مورد انتظار تحت بارهای کاری مختلف

پرس های فریم C در زیر بار کاری کم دوام زیادی دارند. آنها برای مشاغل با چرخه پایین مناسب هستند. استفاده زیاد عمر مفید را به سرعت کوتاه می کند.

پرس های فریم H مناسب کار با تناژ بالا و مداوم هستند. شیفت های طولانی را بهتر انجام می دهند. تعمیر و نگهداری مناسب حتی در شرایط تولید سخت، طول عمر را افزایش می دهد.

سوالات متداول

س: کدام پرس برای کارگاه های کوچک بهتر است؟

پاسخ: پرس فریم C بهتر عمل می کند. از فضای کف کمتری استفاده می کند و دسترسی آسان به قطعات را امکان پذیر می کند.

س: آیا پرس فریم C می تواند برنامه های سنگین را مدیریت کند؟

ج: نه واقعا. برای بارهای سبک تا متوسط ​​مناسب است. کارهای سنگین خطر انحراف قاب را به همراه دارد.

س: آیا پرس فریم H همیشه دقیق تر است؟

پاسخ: اغلب بله. ساختار سفت و سخت آن تراز را در تناژ بالا کنترل می کند.

س: نگهداری از کدام پرس راحت تر است؟

الف: پرس های فریم C. آنها اجزای کمتری دارند و بازرسی های ساده تری دارند.

س: چگونه تناژ مناسب را انتخاب کنم؟

A: ضخامت مواد، اندازه قالب و حاشیه ایمنی را مطابقت دهید. از دویدن با حداکثر ظرفیت خودداری کنید.

نتیجه گیری

انتخاب بین پرس فریم H و پرس فریم C به نحوه کار شما بستگی دارد، نه فقط به آنچه تولید می کنید. کارهای سبک، تنظیمات سریع و فضای محدود اغلب به نفع طراحی‌های قاب C است. بارهای سنگین، تلرانس های تنگ و خطوط آماده اتوماسیون معمولاً به سمت راه حل های قاب H اشاره می کنند. تطبیق مناسب ثبات را بهبود می بخشد، از ابزار محافظت می کند و هزینه های طولانی مدت را کاهش می دهد.
