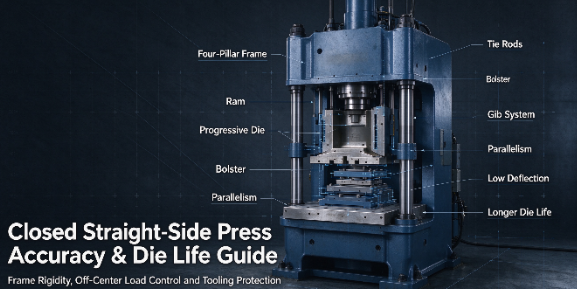

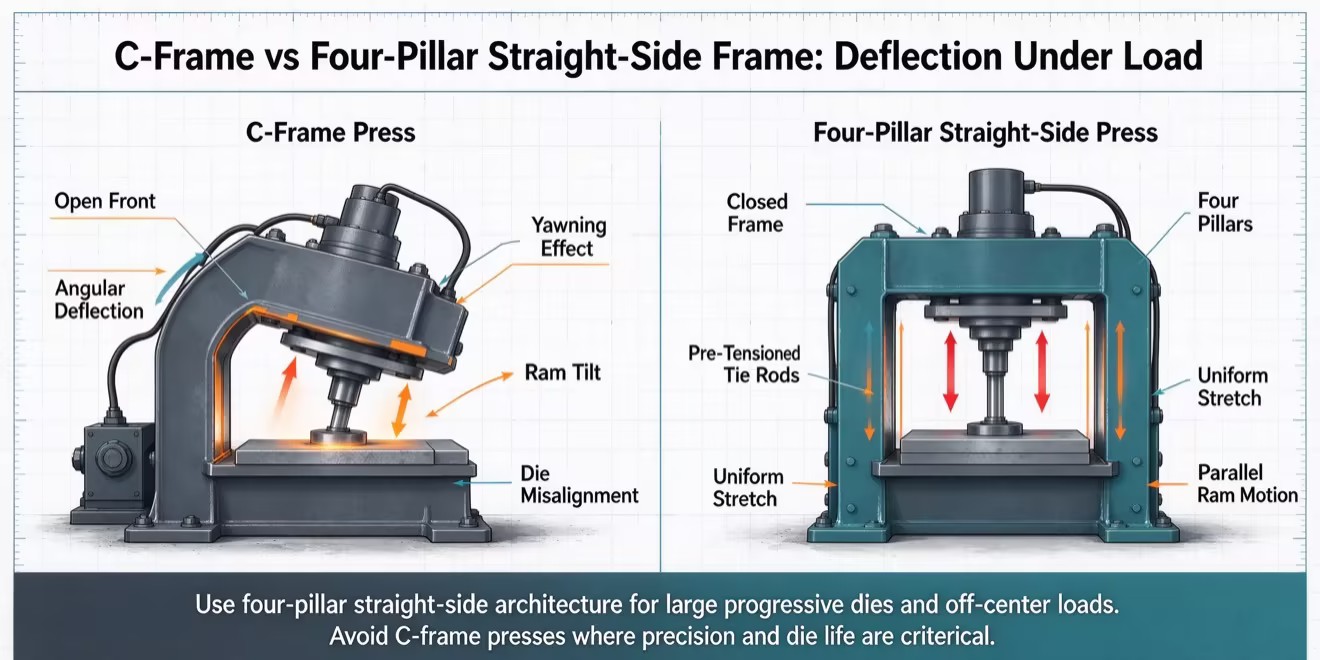

سایش زودرس قالب، نرخ بالای رد قطعه، و زمان خرابی برنامه‌ریزی نشده سودآوری را در عملیات مهر زنی فلز در مقیاس بزرگ کاهش می‌دهد. هنگام کار با قالب‌های عظیم پیشرونده، پرس‌های سنتی قاب شکاف (C-frame) اغلب تحت بارهای سنگین کوتاه می‌آیند. آنها از انحراف زاویه‌ای رنج می‌برند که معمولاً در طبقه مغازه به عنوان اثر 'خمیازه' شناخته می‌شود. با افزایش تناژ، جلوی باز قاب C به سمت بالا خم می شود. این انعطاف ساختاری پانچ و قالب را از تراز موازی خارج می کند، لبه های برش گران قیمت را خرد می کند و اجزای خارج از تحمل تولید می کند. ارتقای طراحی سازه راه حل قطعی برای رفع این انحراف است. پرس های سمت راست از یک طراحی چهار ستون بسته استفاده می کنند که موازی شدید بین تخت و قوچ را حفظ می کند. این یکپارچگی ساختاری توزیع فشار یکنواخت را تضمین می‌کند، خمیازه زاویه‌ای را حذف می‌کند و دقت تکرارپذیر را در کاربردهای با تناژ بالا و بستر بزرگ تضمین می‌کند.
برتری ساختاری: پرس های سمت راست از طراحی قاب چهار ستون بسته استفاده می کنند که انحراف زاویه ای را حذف می کند و توزیع فشار یکنواخت را در قالب های بزرگ تضمین می کند.
افزایش طول عمر ابزار: افزایش موازی بستر به قوچ به شدت سایش جانبی پین‌های راهنما و لبه‌های برش را کاهش می‌دهد و مستقیماً طول عمر قالب‌های پیشرونده گران قیمت را افزایش می‌دهد.
ثبات تولید: سرعت ثابت و حرکت سکته کنترل‌شده، کیفیت قطعه را بهبود می‌بخشد، به‌ویژه نقص‌هایی مانند نازک شدن دیواره جانبی در کاربردهای کشش عمیق را کاهش می‌دهد.
معاوضه‌های عملیاتی: پرس‌های سمت راست، در حالی که دقت، استحکام و ایمنی بیشتر اپراتور را ارائه می‌دهند، نیاز به ردپای بزرگ‌تر، مهندسی تخصصی فونداسیون و دسترسی محدودتری به قالب در مقایسه با پرس‌های باز دارند.
فهرست مطالب
پرس های سمت راست از ساختار قاب متقارن و سفت و سخت استفاده می کنند تا انحراف زاویه ای را در هنگام مهر زنی با تناژ بالا به حداقل برسانند. برخلاف پرس‌های فریم C، که ممکن است تحت بارهای سنگین خم شوند، طرح‌های سمت راست نیروها را به طور یکنواخت‌تر از طریق پایه‌های تقویت‌شده و میله‌های اتصال از پیش بارگذاری شده توزیع می‌کنند. این کار تراز رام به بستر را بهبود می بخشد، سایش ناهموار قالب را کاهش می دهد و از دقت مهر زنی ثابت پشتیبانی می کند.
پرس های سمت راست هنگام جابجایی بارهای خارج از مرکز در قالب های بزرگ پیشرونده، پایداری بیشتری را ارائه می دهند. چندین نقطه تعلیق و سیستم های هدایت لغزشی قوی به توزیع نیروهای ناهموار ناشی از عملیات مشت زدن، خم شدن و شکل دهی کمک می کند. این امر کج شدن رم را کاهش می دهد، از ناهماهنگی ابزار جلوگیری می کند و کیفیت قطعه را در طول تولید با حجم بالا حفظ می کند.
پرس های سمت راست عموماً استحکام قاب بالاتر و توزیع تناژ یکنواخت تری نسبت به پرس های قاب باز ارائه می دهند. ساختار قاب بسته آنها انحراف را به حداقل می رساند و قالب های بزرگ، عملیات با تناژ بالا و مهر زنی دقیق را پشتیبانی می کند. پرس‌های قاب باز دسترسی آسان‌تری به ابزار فراهم می‌کنند، اما بیشتر در معرض تغییر شکل زاویه‌ای تحت بارهای سنگین یا خارج از مرکز هستند. انتخاب قاب مناسب به تناژ، ابعاد قالب و الزامات دقت بستگی دارد.
مکانیسم های هدایت کننده پایداری افقی قوچ را تعیین می کنند. تولیدکنندگان از طرح های مختلفی برای دستیابی به این ثبات استفاده می کنند و انتخاب مناسب به شدت به کاربرد مهر زنی خاص شما بستگی دارد.
چهار گوشه مربع هشت نقطه ای: با گرفتن لغزش در هر چهار گوشه، هم از جلو به عقب و هم از چپ به راست، کنترل استثنایی را فراهم می کند. آنها حداکثر مقاومت را در برابر بارگذاری خارج از مرکز ارائه می دهند.
گیره های شش نقطه ای: اغلب در پرس های سمت راست کمی کوچکتر یافت می شود که تعادلی بین مدیریت انبساط حرارتی و پایداری جانبی ایجاد می کند.
راهنماهای بلبرینگ غلتکی: اینها دقت کم اصطکاک را برای کاربردهای بسیار با سرعت بالا ارائه می دهند، مانند لمینیت موتور، جایی که انبساط حرارتی ناشی از اصطکاک باید به حداقل برسد.
فاصله های تنگ تر از لغزش افقی جلوگیری می کند. در طول سکته کار، قوچ نمی تواند به صورت جانبی جابجا شود. این ردیابی سفت و سخت، دقت پرس سمت راست را حتی تحت بارهای جانبی سنگین که توسط عملیات شکل‌دهی سنگین یا سوراخ کردن بادامک ایجاد می‌شود، حفظ می‌کند. سیستم‌های روغن‌کاری مناسب به طور مداوم روغن را به این گاب‌ها تغذیه می‌کنند و یک لایه هیدرودینامیکی را حفظ می‌کنند که از تماس فلز با فلز جلوگیری می‌کند در حالی که فاصله‌ها را تا 0.0015 اینچ محکم نگه می‌دارد.
پرس های هیدرولیک سمت راست نیروی شکل دهی کنترل شده ای را در سرتاسر حرکت ایجاد می کنند و آنها را برای کشیدن عمیق و شکل دهی فلزات پیچیده مناسب می کند. سرعت قابل تنظیم و زمان ماندگاری به بهبود جریان مواد و کاهش عیوب کمک می کند. پرس های مستقیم سمت مکانیکی سرعت تولید بالاتر و حرکت قابل تکرار را ارائه می دهند و آنها را برای خالی کردن، سوراخ کردن و شکل دهی کم عمق ایده آل می کند. بهترین انتخاب به نیازهای شکل دهی، حجم تولید و نیازهای دقت بستگی دارد.
پرس های سمت راست استحکام قاب، توزیع بار و دقت مهر و موم را ارائه می دهند اما دسترسی جانبی محدودتری نسبت به پرس های فریم C ارائه می دهند. سیستم‌های تغذیه خودکار و تغییر قالب سریع (QDC) به بهبود دسترسی و کاهش زمان راه‌اندازی کمک می‌کنند. حفاظ مناسب ماشین، قفل های ایمنی و جابجایی خودکار برای محافظت از اپراتورها و حفظ تولید کارآمد و با دقت بالا ضروری هستند. پیاده سازی سیستم های پرده نور جامع و محافظ فیزیکی آسان تر است.
موازی بستر به قوچ برای حفظ دقت مهر زنی تحت بارهای سنگین ضروری است. آزمایش دینامیک هم ترازی رم را در طول عملیات واقعی اندازه گیری می کند و به شناسایی انحراف قاب و توزیع نابرابر نیرو کمک می کند. موازی سازی مناسب سایش قالب را کاهش می دهد، از خطاهای ابعادی جلوگیری می کند و کیفیت ثابت قطعه را در مهر زنی با دقت بالا تضمین می کند.
سینماتیک سکته مغزی سرعت و حرکت رم را در طول چرخه مهر زنی کنترل می کند. پرس های لینک درایو حرکت آهسته تری را در طول شکل دهی ارائه می دهند، در حالی که پرس های سروو سرعت، موقعیت و زمان ماندن قابل برنامه ریزی را ارائه می دهند. سرعت شکل دهی کنترل شده جریان مواد را بهبود می بخشد، پارگی و نازک شدن را کاهش می دهد و از تولید کارآمد اجزای فلزی پیچیده پشتیبانی می کند.
کنترل ارتعاش از تجهیزات مهر زنی و ابزار در برابر نیروهای ضربه بیش از حد محافظت می کند. قاب‌های سفت، میله‌های کشی مناسب و سیستم‌های ضربه‌گیر به کاهش تناژ معکوس، لرزش ماشین و صدای عملیاتی کمک می‌کنند. مدیریت ارتعاش موثر عمر تجهیزات را افزایش می دهد، پایداری مهر و موم را بهبود می بخشد و نیازهای تعمیر و نگهداری را کاهش می دهد.
پرس های مهر زنی با دقت بالا تراز منگنه تا قالب را حفظ می کنند، سایش ناهموار، آسیب ابزار و فرکانس نگهداری را کاهش می دهند. قاب های سفت و سخت دستگاه و هدایت لغزشی دقیق به افزایش طول عمر قالب، به حداقل رساندن هزینه های جایگزینی و بهبود راندمان تولید در طول تولید با حجم بالا کمک می کند.
تجهیزات مهر زنی دقیق ثبات ابعادی را بهبود می بخشد و عیوب مانند سوراخ شدن، پارگی و شکل گیری ناهموار را کاهش می دهد. حرکت پایدار رم و توزیع یکنواخت بار از قابلیت فرآیند بهتر (Cp/Cpk)، نرخ ضایعات کمتر و عملیات تکمیلی ثانویه کمتر پشتیبانی می‌کند و به تولیدکنندگان کمک می‌کند تا کیفیت محصول را ثابت نگه دارند.
انتخاب مناسب پرس مهر زنی به جلوگیری از آسیب دیدن تجهیزات، خرابی بیش از حد و هزینه های تولید غیر ضروری کمک می کند. سازندگان باید استحکام قاب، تناژ مورد نیاز، ویژگی‌های ضربه، سازگاری اتوماسیون و هزینه‌های عملیاتی طولانی‌مدت را ارزیابی کنند. محاسبات دقیق ظرفیت و حاشیه ایمنی مهندسی مناسب، قابلیت اطمینان تجهیزات و بازگشت سرمایه را بهبود می بخشد.
برای قالب های بزرگ پیشرونده و کاربردهای با تناژ بالا، یکپارچگی ساختاری پرس سمت راست یک نیاز غیرقابل مذاکره است. دقت پایدار، ایمنی اپراتور و کارایی عملیاتی طولانی مدت را تضمین می کند. ارتقاء از یک قاب شکاف، انحراف زاویه ای مخرب را که ابزار گران قیمت را خراب می کند و باعث رد قطعه می شود، از بین می برد.
حداکثر نیازهای بار خارج از مرکز خود را بر اساس پیچیده ترین قالب های پیشرونده خود ارزیابی کنید تا طراحی گیب لازم را تعیین کنید.
مساحت تخت مورد نیاز خود را اندازه گیری کنید و اطمینان حاصل کنید که ابعاد پرس با رشد ابزارآلات آتی و حذف خودکار ضایعات سازگار است.
قبل از امضای سفارش خرید، مشخصات موازی پویا و داده های آزمایش انحراف را مستقیماً از سازنده پرس درخواست کنید.
یک تجزیه و تحلیل کامل تناژ و منحنی انرژی را برای قالب های خاص خود انجام دهید تا از کم شدن اندازه پرس و ایجاد خرابی مکانیکی زودرس جلوگیری کنید.
محدودیت‌های تأسیسات خود، از جمله ارتفاع سقف، ظرفیت جرثقیل و نیازهای فونداسیون را ارزیابی کنید تا سایت به درستی آماده شود.
A: پرس های سمت راست از طراحی چهار ستون بسته استفاده می کنند. این ساختار متقارن باعث حذف انحراف زاویه ای تحت بارهای سنگین می شود. به جای خم شدن باز مانند یک قاب C، یک قاب سمت راست به صورت عمودی کشیده می شود و در طول ضربه زدن، قوچ و تخت کاملاً موازی می شوند.
A: با جلوگیری از حرکت جانبی و حفظ موازی شدید، پرس سایش ناهموار پین های راهنما و لبه های برش را متوقف می کند. این تراز دقیق به طور قابل توجهی فواصل بین تیز کردن قالب را افزایش می دهد و از آسیب فاجعه بار ابزار جلوگیری می کند.
پاسخ: هنگامی که کاربرد شما نیاز به فشار ثابت در تمام طول حرکت دارد، مانند عملیات کشش عمیق، پرس هیدرولیک را انتخاب کنید. یک پرس مکانیکی برای دقت بالا، خالی کردن و ضربات بالاتر در دقیقه (SPM) انتخاب کنید.
A: اندازه قالب فقط با ابعاد تخت و ظرفیت تناژ دستگاه خاص محدود می شود. پرس های سمت راست برای ابزارهای عظیم ساخته شده اند که به طور معمول قالب های مترقی را به طول بیش از 120 اینچ و وزن ده ها هزار پوند حمل می کنند.
A: تکنسین ها از لودسل های دقیق و ابزارهای اندازه گیری لیزری در طول ضربه زدن واقعی استفاده می کنند. این انحراف و هم ترازی را در تناژ کار اندازه گیری می کند و تصویری واقعی از دقت به جای بررسی حالت استراحت ارائه می دهد.
ج: بله. پرس های مستقیم با سرعت بالا استانداردهای صنعتی برای ساخت لمینیت های موتور و قطعات الکترونیکی هستند. آنها دارای مقاومت در برابر لرزش شدید، فاصله های بسیار محکم و حرکت شناسی لغزنده بهینه برای دوچرخه سواری سریع هستند.
