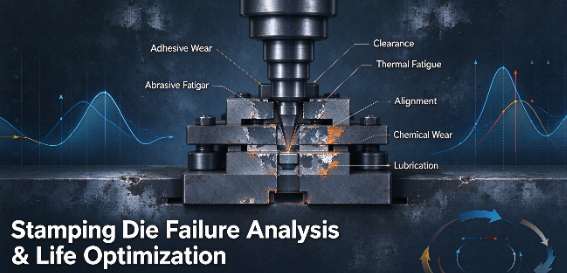

چه عواملی باعث سایش زودرس قالب می شود؟

تعمیر و نگهداری ابزارآلات برنامه ریزی نشده و نرخ بالای ضایعات باعث از بین رفتن حواشی در تولید با حجم بالا می شود. این مسائل معمولاً به یک نقطه شکست برمی‌گردند: یکپارچگی ابزار به خطر افتاده. در حالی که تخریب تدریجی ابزار به طور طبیعی طی میلیون‌ها چرخه اتفاق می‌افتد، سایش قالب‌های مهر زنی زودرس برنامه‌های تولید را مختل می‌کند، هزینه هر قطعه را افزایش می‌دهد و تعمیرات اضطراری واکنشی را مجبور می‌کند. حرکت از آتش نشانی واکنشی به پیشگیری فعال نیازمند ارزیابی سیستماتیک مکانیسم های سایش است. برای تعیین موثرترین مداخله، باید متالورژی فولاد ابزار، تراز پرس، و شیمی روانکاری را تجزیه و تحلیل کنید. تولیدکنندگان نمی توانند برای سنجش سلامت ابزار به تنهایی به بازرسی های بصری اعتماد کنند. تولید مدرن مستلزم درک دقیقی از فیزیک است که در داخل مطبوعات اتفاق می افتد. با تشخیص نحوه دقیق خرابی، مهندسان راه حل های هدفمندی را اجرا می کنند که عمر ابزار را افزایش می دهد، کیفیت قطعه را بهبود می بخشد و خروجی تولید را تثبیت می کند.

خوراکی های کلیدی

• ابتدا مکانیسم سایش را شناسایی کنید: قبل از سرمایه گذاری در اصلاح ابزارها یا پوشش های جدید، تمایز بین سایش چسب (گال زدن)، سایش ساینده، خستگی حرارتی و خستگی مکانیکی بسیار مهم است.

• عدم تطابق مواد و زیرلایه مقصر اصلی است: ظهور فولادهای پیشرفته با استحکام بالا (AHSS) اغلب بر فولادهای ابزار قدیمی غلبه می‌کند و به مواد قالب ارتقا یافته یا پوشش‌های مهندسی سطح پیشرفته (PVD/CVD) نیاز دارد.

• ROI دیکته روغنکاری و تراز: حتی فولادهای ابزار درجه یک نیز در صورت وجود انحراف فشار، فاصله نامناسب قالب یا روانکاری مرزی ناکافی، پیش از موعد از کار خواهند افتاد.

• تعمیر و نگهداری پیش‌بینی‌شده از تعمیر و نگهداری برنامه‌ریزی‌شده بهتر عمل می‌کند: ادغام مانیتورهای تناژ، حسگرهای درون قالب و سیستم‌های مدیریت نگهداری رایانه‌ای (CMMS) الگوی تعمیر و نگهداری را از واکنشی به پیش‌بینی تغییر می‌دهد و چرخه عمر قالب مهر را به حداکثر می‌رساند.

تجزیه و تحلیل هزینه سایش قالب مهر زنی: تعیین استانداردهای معیار

سایش قالب بیشتر از هزینه های تعمیر تاثیر می گذارد. خرابی های مکرر ابزارآلات باعث افزایش زمان خرابی، نرخ ضایعات و هزینه های تعمیر و نگهداری می شود. ایجاد معیارهای عملکرد قابل اندازه گیری به سازندگان کمک می کند تا هزینه ها را کنترل کنند و عمر مفید قالب را بهبود بخشند.

هزینه های مستقیم در مقابل هزینه های غیر مستقیم

هزینه های غیرمستقیم می تواند به طور قابل توجهی تأثیر مالی کل سایش زودرس ابزار را افزایش دهد.

معیارهای کلیدی عملکرد

تولید کنندگان باید شاخص های زیر را کنترل کنند:

• بازدید در هر تیز کردن: چرخه های مهر زنی بین عملیات تیز کردن.

• هزینه ابزار برای هر قطعه: مجموع هزینه های ابزارآلات تقسیم بر قطعات قابل قبول تولید شده.

• نرخ ضایعات: درصد قطعات مهر رد شده.

• زمان توقف: ساعات تولید به دلیل تعمیر و نگهداری ابزار از بین رفته است.

• عمر ابزار: کل ضربات قبل از تعویض قطعه.

نحوه ایجاد معیارهای پوشیدن

1. بررسی خواص مواد: ضخامت ورق و استحکام کششی را بررسی کنید.

2. ارزیابی فولاد ابزار: درجه فولاد و سختی سطح را تأیید کنید.

3. بهینه سازی ترخیص قالب: فاصله برش را با نیازهای مواد مطابقت دهید.

4. تنظیم اهداف تعمیر و نگهداری: از تعداد ضربه های تاریخی و داده های عملکرد ابزار استفاده کنید.

زمان تعمیر، ارتقا یا جایگزینی

هدف به حداقل رساندن هزینه ابزار برای هر قطعه قابل قبول، به جای تمرکز بر هزینه های تعمیر فردی است.

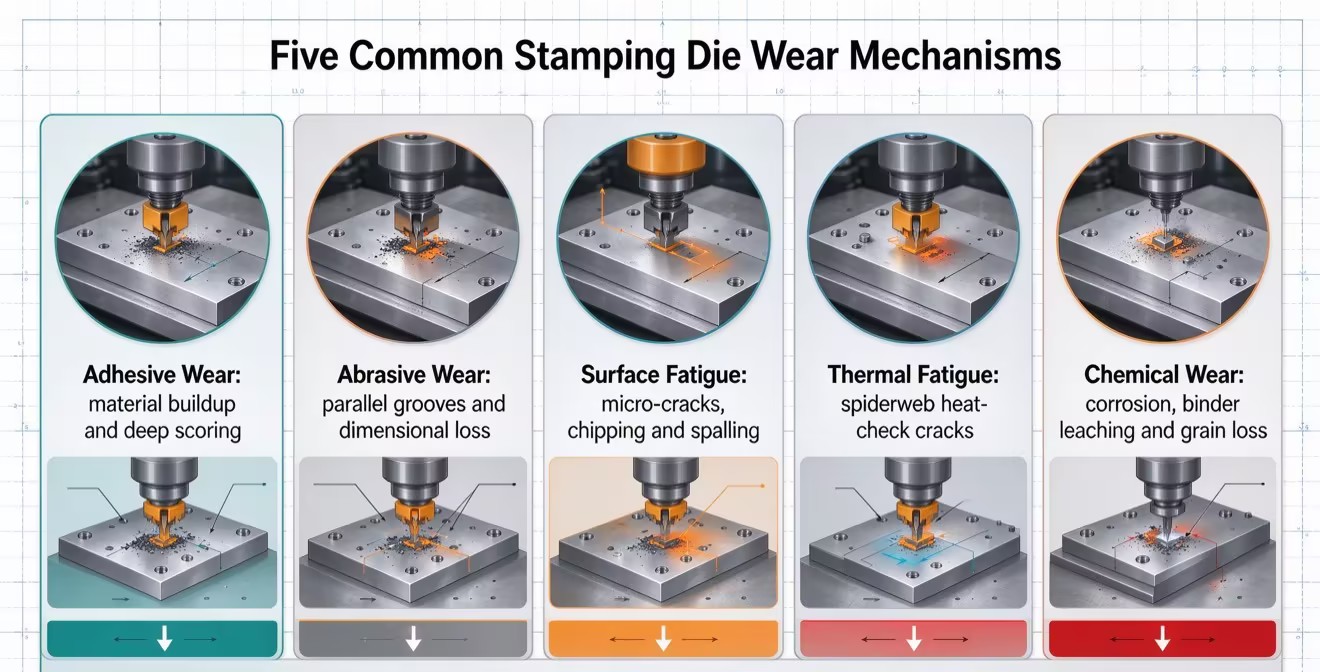

انواع اصلی پوشیدن قالب های مهر زنی اولیه

سایش زودرس قالب ناشی از اصطکاک، تنش مکانیکی، نوسانات دما و واکنش های شیمیایی است. شناسایی مکانیسم سایش خاص به سازندگان کمک می کند تا مواد ابزار، پوشش ها، روغن کاری و استراتژی های نگهداری مناسب را برای افزایش عمر مفید قالب انتخاب کنند.

سایش چسب (جوشکاری و جوش سرد)

سایش چسب زمانی اتفاق می افتد که فشار و اصطکاک بالا باعث می شود ورق فلزی به سطح قالب مهر زنی چسبانده شود. این انتقال مواد باعث ایجاد خط و خش، افزایش نیروی جداسازی و تسریع آسیب به ابزار می شود. روانکاری مناسب، پوشش‌های سطحی سازگار و شرایط شکل‌دهی بهینه به کاهش گِل زدگی و بهبود دوام قالب کمک می‌کند.

سایش ساینده (گلزنی و شخم زدن)

سایش ساینده زمانی ایجاد می شود که ذرات سخت، ضایعات فلزی، یا رسوب سطحی، مواد را از سطوح ابزار خراشیده و حذف کنند. علائم شایع شامل شیارهای موازی، لبه های برش کسل کننده و عدم دقت ابعادی است. تمیز نگه داشتن سطوح ورق فلزی و انتخاب فولادهای ابزار یا پوشش های مقاوم در برابر سایش به به حداقل رساندن آسیب ساینده کمک می کند.

خستگی سطحی و میکرو ترک

خستگی سطح ناشی از بارهای مکرر مهر زنی است که به تدریج ترک های میکروسکوپی در فولاد ابزار ایجاد می کند. این ترک ها می توانند به بریدگی لبه، پوسته شدن سطح یا شکستن پانچ تبدیل شوند. عملیات حرارتی مناسب، سختی و چقرمگی متعادل و بارگذاری کنترل شده به جلوگیری از شکست زودرس خستگی کمک می کند.

خستگی حرارتی (بررسی گرما)

خستگی حرارتی زمانی رخ می دهد که گرمایش و سرمایش مکرر باعث انبساط و انقباض سطوح قالب مهر زنی شود. این می تواند باعث ایجاد ترک های ریز سطحی شود که به عنوان بررسی حرارتی شناخته می شود، که ممکن است به مرور زمان منجر به از دست رفتن مواد شود. بهینه سازی سرعت مهر زنی، روانکاری، خنک سازی و انتخاب مواد ابزار به کاهش تنش حرارتی کمک می کند.

سایش خورنده و شیمیایی

سایش خورنده زمانی رخ می دهد که روان کننده ها، مواد افزودنی یا مواد شیمیایی فرآوری ناسازگار با مواد ابزارآلات واکنش نشان دهند. برخی از فرمول‌های شیمیایی ممکن است به سطوح فولادی ابزار یا چسباننده کاربید آسیب برسانند و مقاومت در برابر سایش و عمر مفید را کاهش دهند. انتخاب روان کننده ها و مواد ابزار سازگار با مواد شیمیایی به جلوگیری از خرابی های مرتبط با خوردگی کمک می کند.

علل ریشه ای: چرا مرگ مهر زنی شما در اوایل شکست می خورد

شناسایی مکانیسم سایش علائم را نشان می‌دهد، اما مهندسان باید برای یافتن علل ریشه‌ای آن را عمیق‌تر کنند. خرابی زودرس معمولاً از قطع ارتباط بین پارامترهای طراحی ابزار و واقعیت کف تولید ناشی می شود.

انتخاب فولاد ابزار غیربهینه و عملیات حرارتی

انتخاب فولاد ابزار مناسب نیازمند متعادل کردن چقرمگی در برابر مقاومت در برابر سایش است. مواد قدیمی مانند D2 عملکرد پایه مناسبی را برای فولادهای ملایم ارائه می دهند، اما زمانی که وظیفه تشکیل آلیاژهای مدرن و با استحکام بالا را بر عهده دارند، اغلب شکست می خورند. انتقال به فولادهای متالورژی پودر (PM) مانند CPM-10V یا استفاده از درج های کاربید جامد، کاربیدهای وانادیوم یا تنگستن لازم را برای مقاومت در برابر سایش شدید فراهم می کند. توزیع یکنواخت کاربید در فولادهای PM از ادغام کاربید بزرگ که اغلب منجر به خرد شدن در فولادهای شمش معمولی می شود، جلوگیری می کند.

حتی پیشرفته ترین فولاد PM اگر عملیات حرارتی معیوب باشد، شکست خواهد خورد. کربن زدایی در طول فرآیند سخت شدن، پوست بیرونی نرمی را به جا می گذارد که فوراً از بین می رود. برعکس، تلطیف ناکافی هسته را شکننده و مستعد شکستن تحت بار می کند. پایبندی دقیق به مشخصات متالورژیکی، از جمله دماهای مناسب آستنیته و چرخه‌های مختلف تمپر، برای یک سالم غیرقابل مذاکره است. قالب مهر زنی .

مسائل مربوط به عدم تراز و انحراف مطبوعات

ناهماهنگی پرس و انحراف بیش از حد می تواند باعث ایجاد فاصله ناهموار قالب، سایش زودرس پانچ و آسیب به ابزار شود. سیستم‌های هدایت فرسوده، بارگذاری خارج از مرکز، و استحکام ناکافی قاب بر موازی‌سازی قوچ به بستر تأثیر می‌گذارد. بازرسی منظم پرس، تنظیمات گیگ و بررسی تراز پویا به حفظ دقت مهر زنی و افزایش عمر ابزار کمک می کند.

شکست در کشیدن اسلگ و ریختن ضایعات

کشیدن شلاق زمانی اتفاق می‌افتد که ضایعات پانچ شده به جای افتادن به سطح قالب برمی‌گردند و به طور بالقوه به پانچ‌ها و اجزای قالب در طول ضربه بعدی آسیب می‌رسانند. علل شایع شامل مکش، روانکاری بیش از حد، و مغناطیس باقی مانده است. هندسه قالب مناسب، پین‌های اجکتور و سیستم‌های مناسب حذف ضایعات به جلوگیری از کشیدن اسلگ و حفظ تولید پایدار کمک می‌کند.

استراتژی های روانکاری ناکافی یا نادرست

روغن کاری نامناسب باعث افزایش اصطکاک، گرما و سوزش می شود و سایش قالب را تسریع می کند. روان کننده ها باید با مواد قطعه کار و الزامات شکل دهی مطابقت داشته باشند، به ویژه برای فولادهای با استحکام بالا و عملیات کشش عمیق. استفاده مداوم روانکار و بازرسی منظم نازل به جلوگیری از ایجاد لکه های خشک، بهبود کیفیت فرم دهی و کاهش آسیب ابزار کمک می کند.

تغییرات زیرلایه ورق فلزی

تغییرات ورق فلزی در ضخامت، سختی و وضعیت سطح می تواند بر روی برش و عملکرد ابزار تاثیر بگذارد. مواد با استحکام بالا مانند AHSS به نیروهای شکل دهی بیشتر و طرح های قالب مناسب نیاز دارند. نظارت بر کیفیت مواد ورودی و تنظیم مشخصات ابزار به کاهش سایش غیرمنتظره، عیوب ابعادی و وقفه های تولید کمک می کند.

ارزیابی راه حل: روش های کاهش و پیشگیری

جلوگیری از سایش قالب های مهر زنی زودرس به ترکیبی از ارتقاء مواد، بهینه سازی مکانیکی، نظارت خودکار و نگهداری پیشگیرانه نیاز دارد. پرداختن به دلایل زمینه ای به بهبود قابلیت اطمینان ابزار و کاهش هزینه های تولید بلند مدت کمک می کند.

ارتقاء مواد ابزار و پوشش های پیشرفته

فولادهای ابزار پیشرفته و پوشش‌های سطحی مقاومت در برابر سایش را بهبود می‌بخشند و اصطکاک را در کاربردهای سخت‌گیر کاهش می‌دهند. فولادهای متالورژی پودری و کاربید تنگستن دوام بیشتری را برای شرایط عملیاتی مناسب فراهم می‌کنند، در حالی که پوشش‌های PVD، CVD و TD به حداقل رساندن آسیب‌دیدگی و سطحی کمک می‌کنند. انتخاب مواد و پوشش مناسب می تواند عمر ابزار را افزایش دهد و فرکانس تیز کردن را کاهش دهد.

بهینه سازی پاکسازی قالب و مکانیک پرس

فاصله ی صحیح قالب و تراز پرس برای عملکرد ثابت مهر زنی ضروری است. مهندسان باید فاصله پانچ تا قالب را با توجه به ضخامت مواد، استحکام و الزامات برش تنظیم کنند. بازرسی منظم موازی قوچ، سیستم های راهنما و استحکام پرس به جلوگیری از بارگذاری ناهموار، فرزهای بیش از حد و خرابی زودرس ابزار کمک می کند.

پیاده سازی سیستم های روانکاری و سنسور خودکار

سیستم های روانکاری خودکار توزیع یکنواخت روان کننده را فراهم می کند، اصطکاک را کاهش می دهد و از تماس خشک در طول مهر زنی جلوگیری می کند. سنسورهای درون قالبی و سیستم‌های نظارت بر تناژ می‌توانند نیروهای غیرعادی، تغذیه نادرست، و کشش راز را قبل از وقوع آسیب‌های عمده تشخیص دهند. این فناوری‌ها پایداری فرآیند را بهبود می‌بخشند، ضایعات مواد را به حداقل می‌رسانند و زمان خرابی غیرمنتظره را کاهش می‌دهند.

یکپارچه سازی CMMS و نرم افزار تعمیر و نگهداری ابزار

سیستم های مدیریت نگهداری کامپیوتری (CMMS) به سازندگان کمک می کند تا چرخه های مهر زنی، برنامه های تعمیر و نگهداری، تعویض قطعات و خرابی های ابزار را ردیابی کنند. داده های عملکرد تاریخی از برنامه ریزی نگهداری پیشگیرانه پشتیبانی می کند و مشکلات سایش مکرر را شناسایی می کند. این رویکرد مبتنی بر داده، قابلیت اطمینان تجهیزات را بهبود می بخشد، عمر سرویس قالب را افزایش می دهد و هزینه های تعمیر و نگهداری را کاهش می دهد.

نتیجه گیری

• داده‌های ضایعات و خرابی‌های تاریخی را برای شناسایی سه قالب نگهداری و تعمیراتی که در حال حاضر در تأسیسات شما کار می‌کنند، جمع‌آوری کنید.

• برای اندازه گیری موازی قوچ و فاصله گیگ در تناژ واقعی مهر زنی، یک بررسی تراز پرس پویا انجام دهید.

• برای شناسایی گرفتگی نازل ها، الگوهای اسپری ناسازگار، یا ویسکوزیته نادرست سیال، سیستم کاربردی روانکاری فعلی خود را بررسی کنید.

• بررسی کنید که فاصله های برش شما با مقاومت برشی و ضخامت ویژه مواد سیم پیچ ورودی مطابقت داشته باشد.

• برای برنامه ریزی تیز کردن پیشگیرانه قبل از وقوع شکست فاجعه بار لبه، یک سیستم ردیابی دقیق تعداد ضربه را اجرا کنید.

سوالات متداول

س: طول عمر قابل قبول یک قالب مهر زنی چقدر است؟

A: طول عمر قابل قبول به شدت بر اساس مواد مهر زنی و فولاد ابزار استفاده شده متفاوت است. یک فولاد نرم استاندارد قالب برش ممکن است بین 500000 تا 1000000 ضربه بین تیز کردن ها انجام شود. با این حال، مهر زنی فولادهای پیشرفته با استحکام بالا (AHSS) می تواند این طول عمر را بدون پوشش های تخصصی یا فولادهای ابزار متالورژی پودری به 50000 ضربه کاهش دهد.

س: ترخیص قالب چگونه بر سایش قالب تاثیر می گذارد؟

پاسخ: ترخیص نامناسب قالب، ابزار را مجبور می‌کند تا سخت‌تر کار کند. اگر فاصله بیش از حد تنگ باشد، اصطکاک به طور تصاعدی افزایش می‌یابد که منجر به سایش سریع و ساییدگی می‌شود. اگر فاصله بیش از حد شل باشد، مواد قبل از پاره شدن خم می‌شوند و باعث ایجاد سوراخ‌های سنگین می‌شوند و خطر کشیدن راب را افزایش می‌دهند. فاصله بهینه نیروهای برش را به طور یکنواخت توزیع می کند.

س: آیا جراحت بر روی قالب مهر زنی به طور دائم قابل تعمیر است؟

پاسخ: صفرا کردن خود یک علامت است، نه علت اصلی. در حالی که اپراتورها می توانند مواد میکرو جوش داده شده را برای بازیابی موقت سطح صیقلی کنند، تا زمانی که مشکل اصلی برطرف نشود، گال باز خواهد شد. پیشگیری دائمی مستلزم ارتقاء شیمی روان کننده، اعمال پوشش های سطحی ضد اصطکاک یا تغییر درجه فولاد ابزار است.

س: بهترین پوشش برای جلوگیری از سایش قالب چیست؟

A: بهترین پوشش واحد وجود ندارد. بستگی به حالت شکست دارد. نیترید تیتانیوم (TiN) مقاومت در برابر سایش همه منظوره خوبی را ایجاد می کند. کربونیترید تیتانیوم (TiCN) برای محیط های ساینده عالی است. برای عملیات‌های شکل‌دهی شدید و کشش عمیق که مستعد گاز زدگی هستند، پوشش‌های نفوذ حرارتی (TD) یا رسوب بخار شیمیایی (CVD) محافظت عالی ارائه می‌دهند.

س: کشیدن حلزون حرکتی چگونه به سایش زودرس قالب کمک می کند؟

A: کشیدن اسلگ ضایعات پانچ شده را دوباره روی سطح قالب می کشاند. وقتی پرس دوباره چرخید، پانچ سخت شده، قطعه قراضه را مستقیماً در بلوک قالب خرد می کند. این فشار موضعی و شدید باعث آسیب فاجعه بار فوری می شود، اغلب لبه قالب را خرد می کند یا به طور کامل پانچ را می شکند.

س: آیا می توان پوشش های قالب را در طول تعمیر و نگهداری معمول برداشت و دوباره اعمال کرد؟

پاسخ: بله، بسیاری از پوشش‌های PVD و CVD را می‌توان پس از تیز کردن ابزار، از نظر شیمیایی جدا کرد و دوباره اعمال کرد. با این حال، چرخه های مکرر سلب کردن می تواند یکپارچگی سطح زیرلایه فولاد ابزار زیرین را کاهش دهد، که به طور بالقوه منجر به شکنندگی هیدروژن یا تغییرات ابعاد میکروسکوپی در طول زمان می شود.
