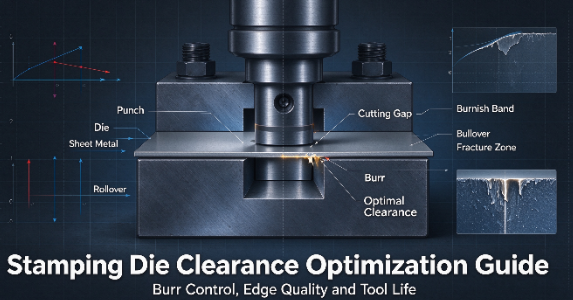

چگونه پاکسازی قالب بر برزها، عمر ابزار و کیفیت قطعات تأثیر می گذارد

در تولیدات با حجم بالا، ریز اینچ ناهماهنگی خط بین دوره‌های تولید سودآور و نرخ‌های ضایعات فاجعه‌بار را دیکته می‌کند. مهندسان ابزار و مدیران تولید دائماً با عیوب لبه ها، سایش زودرس پانچ و خرابی غیرقابل پیش بینی پرس مبارزه می کنند. اغلب، اپراتورها این مسائل را به‌عنوان علائم مجزا در نظر می‌گیرند، نه اینکه آنها را به علت مکانیکی ریشه‌ای آن‌ها برگردانند: فاصله نادرست بین پانچ و قالب. ایجاد و حفظ ترخیص بهینه قالب یک فرمول ثابت نیست. این نیاز به ارزیابی پویا از خواص مواد، شرایط پرس، و معماری ابزار دارد. این راهنما یک چارچوب فنی برای ارزیابی تنظیمات ترخیص، تشخیص عیوب قطعه، و انتخاب راه‌حل‌های ابزاری که دقت ابعاد را تضمین می‌کند و عمر ابزار را به حداکثر می‌رساند، ارائه می‌کند.

• کنترل فرز تابعی از زوایای شکست است: فاصله قالب بهینه، خطوط شکستگی بالایی و پایینی را در حین برش در یک راستا قرار می‌دهد و ارتفاع سوراخ‌ها را به حداقل می‌رساند و هزینه‌های ثانویه را کاهش می‌دهد.

• پاکسازی محکم با کیفیت بهتر برابری نمی کند: فاصله های بسیار محکم به طور تصاعدی نیروهای برهنه را افزایش می دهد و باعث تسریع سایش ساینده و سوزش بر روی پانچ ها و قالب ها می شود.

• عمر ابزار به دقت تراز متکی است: در فاصله های زیر هزارم (مثلاً 0.0003 اینچ)، مربعی بودن سوراخ های نصب شده و پین های رولپلاک به منبع خطای غالب تبدیل می شود که منجر به سایش نامتقارن می شود.

• مواد ریاضی را دیکته می کند: استحکام کششی، ضخامت و نوع ماده (مثلا آلیاژهای تیتانیوم مانند Ti6Al4V در مقابل فولاد ملایم) برای جلوگیری از ترک خوردگی ریز و شکست خستگی در قطعه نهایی، به درصدهای فاصله مشخصی نیاز دارند.

نحوه عملکرد Punch & Die Gap در برش مهر زنی

تعریف نسبت برشی به شکست

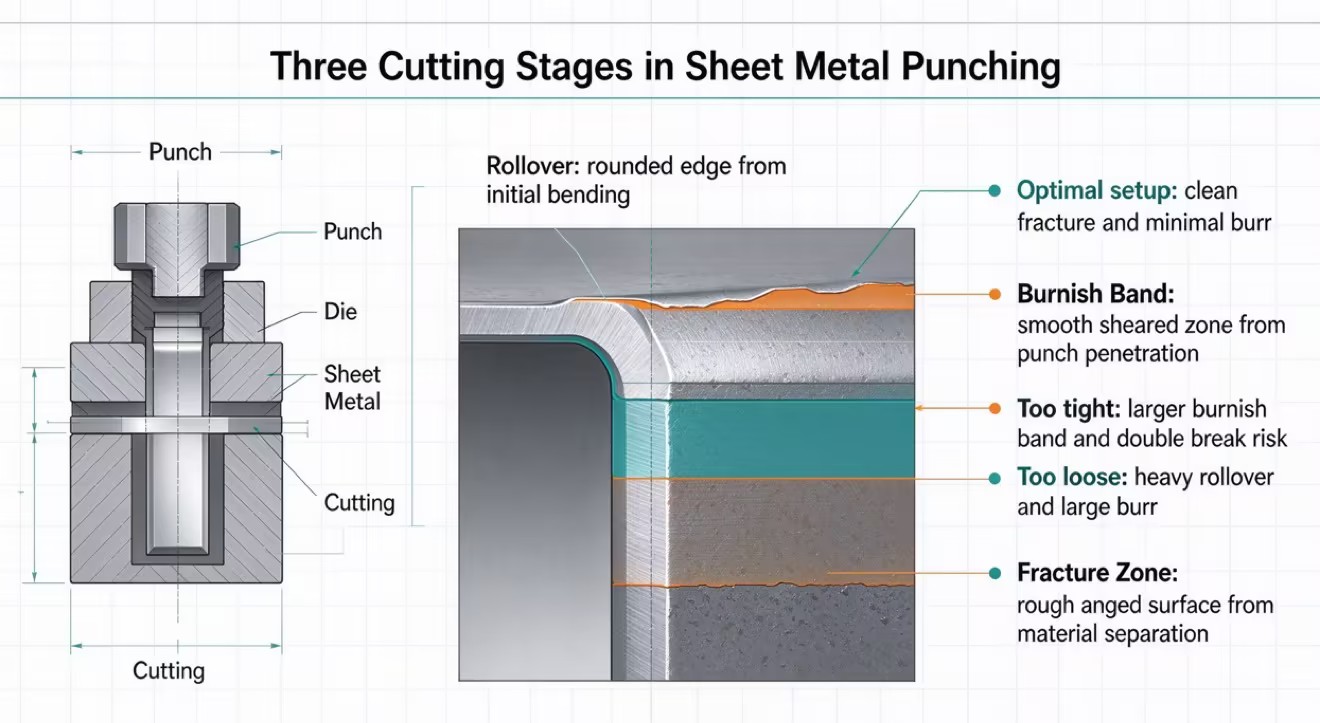

برای کنترل کیفیت لبه در کف مغازه، باید دقیقاً درک کنید که ورق فلز در طول یک ضربه برش چگونه رفتار می کند. یک پانچ مانند تیغ از فلز جدا نمی شود. درعوض، مواد را از طریق سه فاز مکانیکی متمایز وادار می کند: تغییر شکل پلاستیک، نفوذ، و شکست. رابطه فیزیکی بین این سه فاز، نسبت برش به شکست را مشخص می‌کند، که نشانگر نهایی سلامت راه‌اندازی ابزار شما است.

هنگامی که پانچ برای اولین بار با ورق فلز تماس پیدا می کند، بلافاصله سطح را نمی شکند. این ماده را به سمت پایین به داخل حفره قالب هل می دهد و آن را روی لبه قالب کشیده می شود. این مرحله اولیه یک لبه گرد در بالای قطعه ایجاد می کند که به عنوان رول اور شناخته می شود. همانطور که قوچ به حرکت رو به پایین خود ادامه می دهد، پانچ به طور فیزیکی به مواد نفوذ می کند. قیچی فلزی بر روی دیواره های پانچ و قالب ایجاد می کند و یک بخش صاف، عمودی و بسیار صیقلی را در لبه قسمتی به نام نوار برشی یا برشی ایجاد می کند. در نهایت، ماده به مقاومت کششی نهایی خود می رسد و دیگر نمی تواند تنش برشی را تحمل کند. شکسته می شود و از ماده اصلی جدا می شود و سطحی زبرتر و زاویه دار در پایین برش ایجاد می کند.

فیزیک پاکسازی بهینه

فیزیک ترخیص بهینه کاملاً بر همسویی خطوط شکست ایجاد شده در مرحله نهایی برش متکی است. همانطور که پانچ به مواد نفوذ می کند، یک خط شکستگی از لبه پانچ به سمت پایین منتشر می شود. به طور همزمان، یک خط شکستگی مربوطه از لبه قالب به سمت بالا منتشر می شود. هنگامی که شکاف صحیح را بین پانچ و قالب اعمال می کنید، این خطوط شکستگی بالا و پایین کاملاً در وسط ضخامت مواد به هم می رسند.

این تقاطع کامل هدف هر مهندس ابزارسازی است. هنگامی که خطوط شکستگی در یک راستا قرار می گیرند، مواد به طور تمیز می چسبند. این کار به کمترین نیروی برشی از پرس نیاز دارد، فشار جانبی روی اجزای ابزار را به حداقل می‌رساند و لبه‌ای تمیز با حداقل ایجاد سوراخ ایجاد می‌کند. اگر شکاف حتی به اندازه چند ده هزارم اینچ کاهش یابد، آن خطوط شکستگی یکدیگر را از دست خواهند داد و فشار را مجبور به کار سخت‌تر می‌کند و کیفیت لبه قطعه را از بین می‌برد.

چارچوب های محاسبه پایه

استانداردهای صنعت برای تعیین این شکاف قبل از ساخته شدن ابزار، بر چارچوب های محاسباتی پایه تکیه می کنند. مهندسان ترخیص کالا از گمرک را به عنوان درصدی از ضخامت مواد محاسبه می کنند و مقاومت برشی و سختی آلیاژ خاصی را که مهر می شود در نظر می گیرند. با این حال، ریاضیات نظری اغلب نیاز به تنظیم تجربی در سطح فروشگاه دارند. شما باید این تنظیمات را بر اساس بازرسی بصری قطعه قطعه انجام دهید، زیرا تغییرات در دسته مواد، روانکاری سیم پیچ و استحکام پرس، مکانیک شکست واقعی را تغییر می دهد.

چگونه گپ نادرست باعث ایجاد عیوب برش و لبه می شود

آناتومی یک بره

کوبیدن فرزها مشکلات احتمالی را در فاصله پانچ تا قالب نشان می دهد. عیوب متداول عبارتند از: فرزهای شکستگی، فرزهای اکستروژن و برزهای غلتشی. بررسی شکل، ارتفاع و شرایط لبه به مهندسان کمک می کند تا فاصله برش نامناسب، سایش ابزار و تغییر شکل مواد را شناسایی کنند.

سناریوی "خیلی تنگ".

فاصله برش ناکافی می تواند از برخورد صحیح خطوط شکست جلوگیری کند و باعث برش ثانویه، لبه های ناهموار و سخت شدن بیش از حد کار شود. این امر اصطکاک را افزایش می دهد، سایش پانچ را تسریع می کند و ممکن است ذرات فلزی تولید کند که به قالب آسیب می رساند. فاصله مناسب باعث بهبود کیفیت لبه و طول عمر ابزار می شود.

سناریوی "خیلی شل".

فاصله برش بیش از حد به ورق فلز اجازه می دهد تا قبل از شکستگی خم شده و کشیده شود و در نتیجه باعث ایجاد سوراخ های بزرگتر، مخروطی شدن لبه ها و عدم دقت ابعادی می شود. همچنین می تواند تغییر شکل و خطرات گیر کردن را افزایش دهد. تنظیم فاصله برای مطابقت با خواص مواد به دستیابی به برش های تمیزتر و کاهش خراش ثانویه کمک می کند.

تاثیر بر زندگی خستگی جزئی

فاصله برش ضعیف می تواند باعث ایجاد ریزترک های لبه و غلظت تنش شود که مقاومت در برابر خستگی قطعات مهر شده را کاهش می دهد. تحت بارگذاری یا ارتعاش مکرر، این عیوب ممکن است به ترک های بزرگتر تبدیل شوند. ترخیص مناسب و کنترل کیفیت لبه به ویژه برای قطعات با استحکام بالا و ایمنی حیاتی مهم است.

رابطه بین شکاف برش و عمر سرویس قالب

سایش و ساییدگی

فاصله نادرست پانچ به قالب باعث افزایش اصطکاک، تولید گرما و چسبندگی مواد در هنگام مهر زنی می شود. فاصله تنگ می تواند باعث خراشیدگی و تسریع در سایش لبه، کاهش عمر ابزار و افزایش هزینه های نگهداری شود. فاصله بهینه، مواد ابزار مناسب و روانکاری به به حداقل رساندن سایش زودرس کمک می کند.

مدیریت نیروی سلب

هنگامی که ورق فلزی پانچ را پس از برش می‌گیرد، به‌ویژه در شرایط فاصله تنگ، نیروی برش افزایش می‌یابد. نیروی عریان کردن بیش از حد می تواند به پانچ ها، صفحات استریپر و سایر اجزای ابزار آسیب برساند. فاصله مناسب و طراحی stripper به کاهش تنش مکانیکی کمک می کند و از خروج صاف پانچ اطمینان می دهد.

تراز و سایش نامتقارن

تراز پانچ و قالب برای حفظ فاصله برش یکنواخت ضروری است. پین‌های راهنما فرسوده، نصب نادرست، یا انحراف فشاری می‌توانند شکاف‌های ناهمواری ایجاد کنند و باعث سایش موضعی ابزار و ایجاد فرزهای بیش از حد شوند. بازرسی منظم تراز به حفظ دقت ابعاد و افزایش طول عمر ابزار کمک می کند.

کیفیت قطعه و دقت اندازه را بررسی کنید

پروتکل های بازرسی بصری (تعریف لبه)

بازرسی لبه مهر شده به ارزیابی فاصله برش و وضعیت ابزار کمک می کند. مهندسان به منظور شناسایی عیوب احتمالی، واژگونی، نواحی براق، نواحی شکستگی و ارتفاع سوراخ را بررسی می کنند. یک پروفیل لبه ثابت عملکرد برش پایدار را نشان می دهد، اگرچه نسبت های قابل قبول به خواص مواد و الزامات کاربرد بستگی دارد.

انحراف سوراخ و چشمک زدن

انحراف سوراخ و چشمک زدن اغلب ناشی از ناهماهنگی پانچ، فاصله ناهموار یا سایش ابزار است. این مشکلات می تواند سوراخ های بیضی شکل، لبه های مخروطی و سوراخ های تیز ایجاد کند که در مونتاژ اختلال ایجاد می کند. تراز دقیق و فاصله مناسب به حفظ دقت سوراخ و کاهش الزامات تکمیلی کمک می کند.

موازی در ابزار PCD

ابزار PCD و مهر و موم فلزی الزامات مشابهی برای همترازی لبه برش و دقت ابعاد دارند. فاصله یا موقعیت نادرست ابزار می تواند باعث سایش بیش از حد، انحراف سوراخ و نقص لبه شود. حفظ هندسه دقیق ابزار به بهبود قوام ماشینکاری و کیفیت محصول کمک می کند.

کاربردهای تخصصی (تراکم پودر و ابزار تاول)

تراکم پودر و ابزار تاول نیاز به فاصله های دقیق کنترل شده برای جلوگیری از نشت مواد، چشمک زدن و عیوب ابعادی دارد. بر خلاف مهر زنی متعارف ورق فلزی، این فرآیندها دارای الزامات ابزار خاص کاربردی هستند. تراز دقیق و ساخت ابزار مناسب به حفظ قوام محصول و عملکرد آب بندی کمک می کند.

راهنمای راه حل: ارتقا قالب و طراحی ضد کشش

ارزیابی هندسه های قالب بدون اسلاگ

طرح های قالب ضد کشش به جلوگیری از بازگشت راب های پانچ شده به سطح قالب در هنگام خروج پانچ کمک می کند. ویژگی‌هایی مانند انقباضات قالب کنترل‌شده یا مکانیسم‌های نگهدارنده راز، حذف ضایعات را بهبود می‌بخشد و آسیب ابزار را کاهش می‌دهد. این طرح ها به ویژه در عملیات مهر زنی با حجم بالا که در آن کشش لجن باعث وقفه های مکرر تولید می شود، ارزشمند هستند.

ارتقاء فولاد ابزار، PCD و پوشش

مواد ابزار پیشرفته مانند فولادهای متالورژی پودری، کاربید و ابزارهای PCD مناسب می توانند مقاومت سایش را در کاربردهای سخت بهبود بخشند. پوشش‌های سطحی مانند TiN و TiCN به کاهش اصطکاک و سوزش کمک می‌کنند و عملکرد پیشرفته را حفظ می‌کنند. انتخاب مواد باید با قطعه کار، شرایط مهر زنی و حجم تولید مطابقت داشته باشد.

وضعیت مطبوعات در مقابل دقت ابزار

استحکام و تراز پرس برای دستیابی به نتایج قابل اعتماد با قالب های مهر زنی دقیق ضروری است. انحراف قوچ، ارتعاش بیش از حد، یا موازی ضعیف اسلاید به بستر می تواند فاصله برش را به خطر بیندازد و به ابزار آسیب برساند. قبل از ارتقا به قالب های مهر زنی با دقت بالا، وضعیت پرس، فاصله راهنما و تراز عملیاتی را بررسی کنید تا از عملکرد ثابت اطمینان حاصل کنید.

نتیجه گیری

اقدامات فوری برای تثبیت عملیات مهر زنی و محافظت از سرمایه گذاری های ابزارآلات خود انجام دهید:

• یک ممیزی ضایعات و سایش ابزار در خطوط تولید با بیشترین حجم خود انجام دهید تا عیوب لبه های تکرار شونده و خرابی های زودرس پانچ را شناسایی کنید.

• پروفیل های لبه قطعات رد شده را تحت بزرگنمایی تجزیه و تحلیل کنید تا تعیین کنید آیا استانداردهای ترخیص فعلی شما نیاز به کالیبراسیون مجدد فوری دارند یا خیر.

• یک پروتکل بازرسی بصری دقیق را برای اپراتورهای مطبوعات اجرا کنید، با تمرکز کامل بر نظارت بر نسبت براق به شکست در طول تولید.

• قبل از نصب ابزار جدید و با دقت بالا، تجهیزات پرس خود را از نظر انحراف رم، سایش غبغب و موازی بودن بررسی کنید.

• روش های تنظیم قالب خود را استاندارد کنید تا اطمینان حاصل شود که تمرکز از اتاق ابزار تا طبقه مغازه حفظ می شود.

سوالات متداول

س: قاعده کلی استاندارد برای محاسبه فاصله قالب چیست؟

الف: مهندسان فاصله را به عنوان درصدی از ضخامت مواد در هر طرف محاسبه می کنند. مواد نرم مانند آلومینیوم به 5 تا 8 درصد نیاز دارند، در حالی که مواد سخت‌تر مانند فولاد با استحکام بالا به 10 تا 15 درصد نیاز دارند. همیشه این خطوط پایه نظری را بر اساس آزمایش تجربی طبقه مغازه و بازرسی بصری لبه قطعه تنظیم کنید.

س: چگونه فاصله قالب بر روی باند براق بر روی قسمت مهر شده تأثیر می گذارد؟

A: نوار براق نشان می دهد که پانچ قبل از شکستن مواد چقدر نفوذ کرده است. فاصله بهینه یک نوار براق ایجاد می کند که تقریباً یک سوم لبه را می پوشاند. فاصله خیلی تنگ باعث ایجاد نوار براق بسیار بزرگ می شود، در حالی که فاصله بسیار شل باعث ایجاد نوار براق بسیار کوچک و واژگونی سنگین می شود.

س: آیا ترخیص قالب ممکن است خیلی تنگ باشد، و اگر باشد چه اتفاقی می افتد؟

ج: بله. هنگامی که فاصله بسیار تنگ است، خطوط شکستگی بالا و پایین به هم متصل نمی شوند. این عمل برشی ثانویه به نام شکست مضاعف را وادار می کند. این باعث ایجاد لبه های ناهموار، سخت شدن شدید کار، نیروهای شدید برهنه شدن، و سایش سریع سایشی بر روی ابزار می شود.

س: چه چیزی باعث کشیدن اسلگ می شود و هندسه قالب های بدون راب چگونه از آن جلوگیری می کند؟

پاسخ: کشیدن اسلگ زمانی اتفاق می‌افتد که فاصله بهینه خلاء ایجاد می‌کند و راب پانچ شده را به سمت بالا به سمت بلوک قالب می‌کشد. هندسه های بدون حلزون با ماشینکاری یک نقطه انقباض کمی زیر سطح قالب از این امر جلوگیری می کنند. هنگامی که راب از این نقطه گیره عبور کند، نمی تواند به سمت بالا برگردد.

س: چگونه ضخامت مواد و استحکام کششی فاصله قالب مورد نیاز را تغییر می دهد؟

الف: مواد ضخیم تر و استحکام کششی بالاتر نیاز به درصد فاصله بیشتری دارند. مواد با استحکام بالا در طول ضربه پانچ زودتر می‌شکنند. باز کردن فضای خالی به خطوط شکست اجازه می دهد تا به درستی به هم برسند و نیروهای برش و جداسازی عظیم مورد نیاز برای برش فلزات سخت را کاهش دهد.

س: ترخیص نامناسب چگونه بر عمر خستگی موادی مانند Ti6Al4V تأثیر می گذارد؟

A: ترخیص نامناسب باعث ایجاد سوراخ های خروجی سنگین و ترک های میکروسکوپی لبه می شود. در کاربردهای هوافضا و پزشکی با استفاده از آلیاژهای تیتانیوم مانند Ti6Al4V، این ریز ترک ها به عنوان متمرکز کننده استرس عمل می کنند. تحت بارگذاری چرخه ای، این عیوب باعث انتشار سریع ترک می شود که منجر به شکست زودرس خستگی ساختاری می شود.
