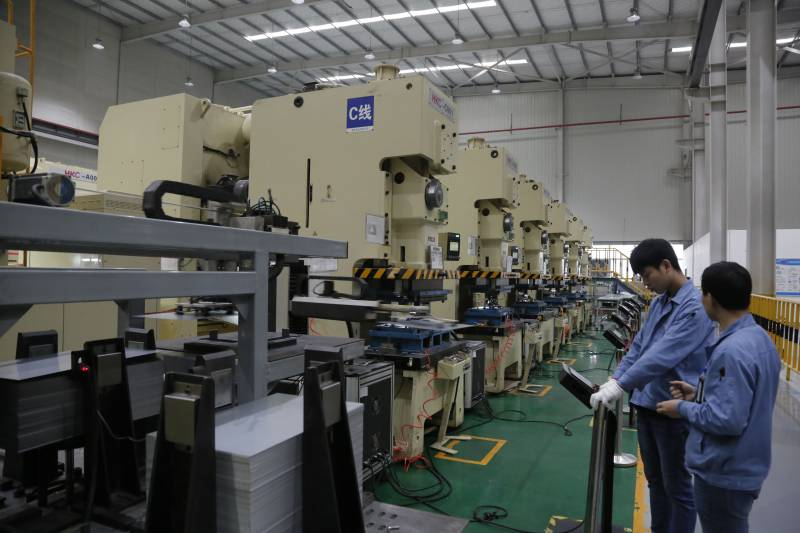

ویژگی ها و مقایسه مطبوعات غیر عادی

I. مکانیسم لغزنده لنگ که توسط میل لنگ هدایت می شود

اصل کار: وقتی میل لنگ می چرخد، میله اتصال به سمت بالا و پایین حرکت می کند تا بلوک کشویی در ریل راهنما به سمت بالا و پایین حرکت کند.

ویژگی ها: پشتیبانی دو طرفه میل لنگ، استرس خوب.سکته مغزی بزرگ بلوک کشویی، سکته مغزی غیر قابل تنظیم.جعل میل لنگ بزرگ که در معرض خمش و پیچش است دشوار است، بنابراین نیازهای ساخت زیاد است.

دامنه کاربرد: عمدتاً در مطبوعات متوسط ​​و کوچک با ضربه بزرگ استفاده می شود.

II.مکانیزم لغزنده لنگ که توسط میل لنگ هدایت می شود

اصل کار: وقتی میل لنگ می چرخد، مرکز دایره بیرونی آستین خارج از مرکز یک حرکت دایره ای با مرکز میل لنگ به عنوان مرکز انجام می دهد و حرکت شاتون و لغزنده را هدایت می کند.

ویژگی ها: یاتاقان تک سر میل لنگ، شرایط تنش ضعیف.حرکت لغزنده قابل تنظیم (آستین غیرعادی یا صفحه انتهایی ژورنال میل لنگ با مقیاس).تنظیم ضربه آسان و ساختار ساده است، اما استحکام سیستم تعلیق میل لنگ ضعیف است.

دامنه کاربرد: عمدتاً در مطبوعات متوسط ​​و کوچک استفاده می شود.

III.مکانیزم لغزنده میل لنگ مطبوعات غیر عادی

اصل کار: هنگامی که چرخ دنده خارج از مرکز در پرس خارج از مرکز روی سنبه می چرخد، گردن خارج از مرکز آن معادل چرخش میل لنگ است، به طوری که میله اتصال را به حرکت درآورد تا لغزنده را به سمت بالا و پایین حرکت دهد.

ویژگی ها: سنبه دنده غیرعادی در پرس غیرعادی در هر دو انتها با استرس خوب پشتیبانی می شود.چرخ دنده خارج از مرکز فقط گشتاور را منتقل می کند و ممان خمشی توسط سنبه تحمل می شود.شرایط تنش بهتر از میل لنگ است و سفتی سنبه بیشتر است.ساختار نسبتا پیچیده است، اما ریخته گری آسان تر از آهنگری میل لنگ حل می شود.

دامنه کاربرد: معمولا در پرس های بزرگ و متوسط ​​استفاده می شود.

تفاوت در سه ساختار:

سکته مغزی پرس میل لنگ قابل تنظیم نیست.سکته مغزی مطبوعات غیر عادی و پرس لنگ را می توان به عنوان ساختار قابل تنظیم طراحی کرد و ساختار کلی تجهیزات زیباتر است.
