بهترین انواع پرس قدرت برای مهر زنی پیشرونده

مهر زنی پیشرونده نیازمند دقت بسیار بالایی در چندین ایستگاه متوالی است. یکپارچگی ساختاری و مکانیزم محرک تجهیزات به عنوان پایه ای برای این دقت عمل می کند. انتخاب قاب یا نوع درایو نامناسب منجر به انحراف زاویه ای، سایش زودرس قالب، خرابی در بارگذاری خارج از مرکز و نرخ ضایعات غیرقابل قبول می شود. این خرابی های مکانیکی حاشیه تولید را از بین می برد و خطوط مونتاژ را متوقف می کند. بر خلاف قالب‌های مرکب یا قالب‌های انتقال که در آن قطعات از طریق اتوماسیون بین ایستگاه‌های جداگانه حرکت می‌کنند، قالب‌های پیشرونده به یک نوار سیم پیچ پیوسته متکی هستند. این فرآیند به ماشین آلات بهینه سازی شده برای تغذیه مداوم، توزیع بار ناهموار و هماهنگ سازی با سرعت بالا نیاز دارد.

برای به حداکثر رساندن بازگشت سرمایه و کیفیت قطعه، مهندسان و تیم‌های تدارکات باید معماری‌ها را بر اساس سختی، توزیع تناژ و سازگاری اتوماسیون ارزیابی کنند تا هزینه سرمایه اولیه. درک رفتار مکانیکی تجهیزات تحت بار دینامیکی سنگین اولین گام برای ایجاد یک خط تولید قابل اعتماد و با حجم بالا است.

• استحکام قاب بسیار مهم است: پرس های سمت راست (جعبه بسته) به دلیل مقاومت برتر آنها در برابر بارگذاری خارج از مرکز در مقایسه با فریم های جایگزین برای اکثر قالب های پیشرو غیرقابل مذاکره هستند.

• کاربرد نوع درایو دیکته: پرس های مکانیکی بالاترین ضربات در دقیقه (SPM) را برای خالی کردن با حجم بالا ارائه می دهند، در حالی که پرس های سروو کنترل ضربه قابل برنامه ریزی را برای شکل دهی پیچیده در قالب ارائه می دهند.

• تناژ تنها یک متریک است: ارزیابی تناژ معکوس (شوک ناگهانی) و اندازه بستر به اندازه تناژ اسمی هنگام تعیین تجهیزات برای ابزارسازی پیشرونده حیاتی است.

• وابستگی به اتوماسیون: راندمان عملیاتی یک پرس مهر زنی مترقی به شدت به ادغام یکپارچه آن با سیستم های تغذیه کویل خودکار، صاف کردن و حذف ضایعات بستگی دارد.

چه چیزی یک پرس را برای مهر زنی پیشرونده مناسب می کند؟

سفتی و محدودیت های انحراف

بارگذاری خارج از مرکز یک واقعیت اجتناب ناپذیر در ابزارسازی چند ایستگاهی است. نیرو به ندرت کاملاً در زیر قوچ متمرکز می شود. شما ممکن است یک قالب دوازده ایستگاهی را اجرا کنید که در آن در ایستگاه دو خالی شدن شدید رخ می دهد، در حالی که ایستگاه یازده یک عملیات خمشی سبک را انجام می دهد. این توزیع نابرابر نیرو یک لحظه انحراف عظیم در لغزش ایجاد می کند. تجهیزات باید دارای جرم ساختاری و استحکام کافی برای مقاومت در برابر این لحظه و حفظ موازی شدید بین قوچ و بستر باشد.

تحمل انحراف تخت و قوچ مستقیماً بر دقت قطعه و عمر پانچ تأثیر می گذارد. هنگامی که قاب تحت بار منحرف می شود، پانچ ها با زاویه وارد ماتریس قالب می شوند. این ناهماهنگی باعث ساییدگی ناهموار در لبه های برش می شود که منجر به ایجاد سوراخ در قسمت های مهر و موم شده و بخش های قالب تراشیده شده می شود. انحراف بیش از حد، فاصله بین چرخه های نگهداری قالب را به شدت کاهش می دهد. شما باید حداکثر انحراف مجاز را که معمولاً در هزارم اینچ در هر فوت طول تخت اندازه گیری می شود، تعیین کنید تا بقای ابزار در درازمدت را تضمین کنید.

ترخیص گاب نیز نقش مهمی در مدیریت انحراف ایفا می کند. گیگ ها اسلاید را در هنگام فرود هدایت می کنند. فاصله های تنگ غشایی حرکت جانبی را محدود می کند و نیروهای واژگونی ایجاد شده توسط بارهای خارج از مرکز را خنثی می کند. تجهیزات مدرن از سیستم‌های بلند و چند نقطه‌ای برای حفظ موازی لغزش در کل ضربه استفاده می‌کنند، حتی زمانی که در معرض نیروهای نامتقارن شدید ناشی از کویل سنگین قرار می‌گیرند.

نگاشت عملیات ابزار مطبوعات به مشخصات مطبوعات

عملیات ویژه درون قالب، منحنی نیروی مورد نیاز تجهیزات را دیکته می کند. خالی کردن، سوراخ کردن، خم شدن، و سکه گذاری هر کدام پروفیل های تحویل انرژی متفاوتی را می طلبد. درک این پروفایل ها برای تطبیق ابزار با ماشین آلات صحیح ضروری است. عدم تطابق بین عملکرد و منحنی نیرو منجر به از کار افتادن موتورها، آسیب دیدن قطارهای محرکه یا تشکیل ناقص قطعه می شود.

خالی کردن سنگین دقیقاً در نقطه مرگ پایین (BDC) به انرژی جنبشی بالایی نیاز دارد. این ماده تا زمانی که شکسته شود در برابر ضربه مقاومت می کند. تجهیزات باید حداکثر تناژ را در کسری از ثانیه تحویل دهند. برعکس، کشیدن عمیق نیاز به نیروی پایدار در بخش طولانی‌تری از ضربه دارد. مواد باید به نرمی و بدون پارگی جریان یابد. سکه زدن به فشار زیادی در انتهای ضربه نیاز دارد تا فلز را در حفره های قالب فشرده کند.

مهندسان انرژی مورد نیاز برای هر ایستگاه را محاسبه کرده و آن را برای تعیین کل انرژی مورد نیاز در هر ضربه جمع می کنند. مکانیزم محرک باید دارای گشتاور کافی یا انرژی چرخ طیار باشد تا بتواند این تقاضا را بدون کاهش بیش از حد سرعت برآورده کند. عدم توجه به انرژی مورد نیاز عملیات خاص یکی از دلایل رایج خرابی زودرس تجهیزات در کف مغازه است.

توزیع تناژ و ضربه ناگهانی

توناژ معکوس، که اغلب به آن شوک snap-through گفته می شود، در حین عملیات خالی کردن سنگین رخ می دهد. همانطور که منگنه ها مواد را فشار می دهند، قاب تجهیزات تحت کشش کشیده می شود. هنگامی که مواد شکسته می شود، مقاومت فوراً به صفر می رسد. قاب کشیده به شکل اولیه خود باز می گردد. این آزاد شدن شدید انرژی ذخیره شده یک موج شوک مخرب را از طریق قاب، پیتمن و مکانیزم درایو می فرستد.

این موج ضربه ای یاتاقان ها را به شدت تخریب می کند، بست ها را شل می کند و در طول زمان به قطعات داخلی آسیب می رساند. خالی کردن پیشرونده با سرعت بالا این اثر را تقویت می کند. برای کاهش این آسیب، تجهیزات باید دارای سیستم های میرایی شوک باشند. کمک فنرهای هیدرولیک نصب شده در زیر تخت، آزاد شدن ناگهانی انرژی را جذب می کند و از یکپارچگی ساختاری قاب محافظت می کند و عمر درایو را افزایش می دهد.

توزیع تناژ مناسب در کل فضای قالب به همان اندازه مهم است. تمرکز تناژ بالا در یک انتهای بستر، بارگذاری خارج از مرکز را تشدید می کند و انحراف را افزایش می دهد. طراحان ابزار، ایستگاه ها را طوری ترتیب می دهند که بار را تا حد امکان متعادل کنند. هنگامی که تعادل کامل غیرممکن است، تجهیزات باید دارای جرم ساختاری و طراحی گیره ای باشند تا نیروهای متمرکز را به طور ایمن اداره کنند.

اندازه تخت و فضای قالب مورد نیاز

محاسبه طول تخت مورد نیاز بیش از اندازه گیری ساده کفش قالب فیزیکی است. شما باید کل فرآیند جابجایی مواد در فضای قالب را در نظر بگیرید. قالب های آویزان باعث انحراف شدید و خرابی فاجعه بار ابزار می شود.

1. محاسبه ایستگاه های فعال: تعداد ایستگاه های پیشرونده را در گام نوار سیم پیچ ضرب کنید.

2. اضافه کردن مجوز ورود مواد: فضای مورد نیاز برای راهنمای انبار و سوراخ‌های اولیه آزمایشی قبل از اولین ایستگاه کاری را فاکتور کنید.

3. حساب برای ریختن ضایعات: اطمینان حاصل کنید که فضای باز کافی در انتهای بستر برای برش ضایعات و لوله های تخلیه قطعات وجود دارد تا بدون گیر کردن کار کنند.

4. بررسی حاشیه بستن: حداقل 10٪ طول تخت اضافی را در هر دو طرف بگذارید تا گیره های هیدرولیک یا مکانیکی سنگین را در خود جای دهید.

ارتفاع بسته و طول ضربه پارامترهای حیاتی برای تطبیق ابزار پیچیده و چند مرحله ای هستند. ارتفاع بسته باید فضای کافی را برای قالب در موقعیت بسته خود به اضافه هر صفحه تقویت کننده لازم داشته باشد. طول سکته مغزی باید فاصله کافی برای حرکت مواد به سمت جلو را بدون گیرکردن به منگنه ها یا خلبان ها فراهم کند. قطعات کشیده شده عمیق نیاز به طول کورس طولانی تری دارند تا به قطعه اجازه دهد تا قبل از پیشروی نوار، ماتریس قالب را پاک کند.

پرس های سمت راست در مقابل پرس های قاب C برای مهر زنی پیشرونده

پرس های سمت راست (جعبه بسته).

پرس های سمت راست نشان دهنده استاندارد صنعتی برای مهر زنی پیشرونده قالب هستند. طرح جعبه بسته شامل یک تاج، یک تخت و دو پایه عمودی است که همگی توسط میله‌های پیش تنیده سنگین به هم متصل می‌شوند. این سیستم پشتیبانی چهار نقطه ای استحکام ساختاری استثنایی را فراهم می کند. قاب محصور حاوی نیروهای ایجاد شده در حین مهر زنی است که از باز شدن سازه تحت بار جلوگیری می کند.

این معماری انحراف زاویه ای صفر را ارائه می دهد که معمولاً به عنوان شکاف شناخته می شود. از آنجایی که قاب باز نمی شود، سرسره در تمام طول حرکت کاملاً موازی با تخت باقی می ماند. این موازی سازی برای قالب های پیشرونده بسیار مهم است، جایی که چندین ضربه باید به طور همزمان با دقت در سطح میکرون وارد ماتریس قالب شوند. هنگام تهیه پرس برای مهر زنی پیشرونده ، قاب های سمت راست به طور قابل توجهی بهتر از هر طرح دیگری بارهای شدید خارج از مرکز را تحمل می کنند.

ساختار مستحکم قاب های سمت راست نیز لرزش را به طور موثری کاهش می دهد. لرزش کاهش یافته عمر پانچ را افزایش می دهد، روکش قطعه را بهبود می بخشد و از حسگرهای الکترونیکی حساس نصب شده روی ابزار محافظت می کند. برای مهر زنی مترقی با حجم بالا و با دقت بالا، معماری سمت راست تنها انتخاب مناسب برای پایداری طولانی مدت است.

پرس های C-Frame (Gap-Frame).

پرس های فریم C دارای طراحی جلو باز هستند که شبیه حرف "C" است. این طراحی دسترسی عالی به فضای قالب را از سه طرف فراهم می کند و راه اندازی و تغذیه مواد را آسان تر می کند. با این حال، این معماری باز محدودیت های ذاتی شدیدی را ایجاد می کند. تحت بارهای سنگین، جلوی باز قاب به سمت بیرون خم می شود. این خم شدن به نام انحراف یا انحراف زاویه ای شناخته می شود.

وقتی یک قاب C خمیازه می‌کشد، سرسره از تخت دور می‌شود. این شیب موازی مورد نیاز برای مهر زنی مترقی را از بین می برد. پانچ ها با زاویه وارد ماتریس قالب می شوند و باعث سایش سریع، بریدگی لبه ها و قطعات خارج از تحمل می شوند. شدت انحراف به طور تصاعدی با نزدیک شدن تناژ به حداکثر ظرفیت دستگاه افزایش می یابد.

فریم های C در مهر زنی مترقی موارد استفاده بسیار باریکی دارند. آنها فقط برای قالب‌های پیشرونده بسیار سبک و کوتاه با نیاز به تناژ کم و حداقل بارگذاری خارج از مرکز قابل قبول هستند. برای عملیاتی که شامل پرکردن سنگین، سکه‌زنی یا قالب‌های چند ایستگاهی طولانی است، انحراف زاویه‌ای یک قاب C به طور اجتناب‌ناپذیری منجر به کیفیت غیرقابل قبول قطعه و تعمیر و نگهداری بیش از حد ابزار می‌شود.

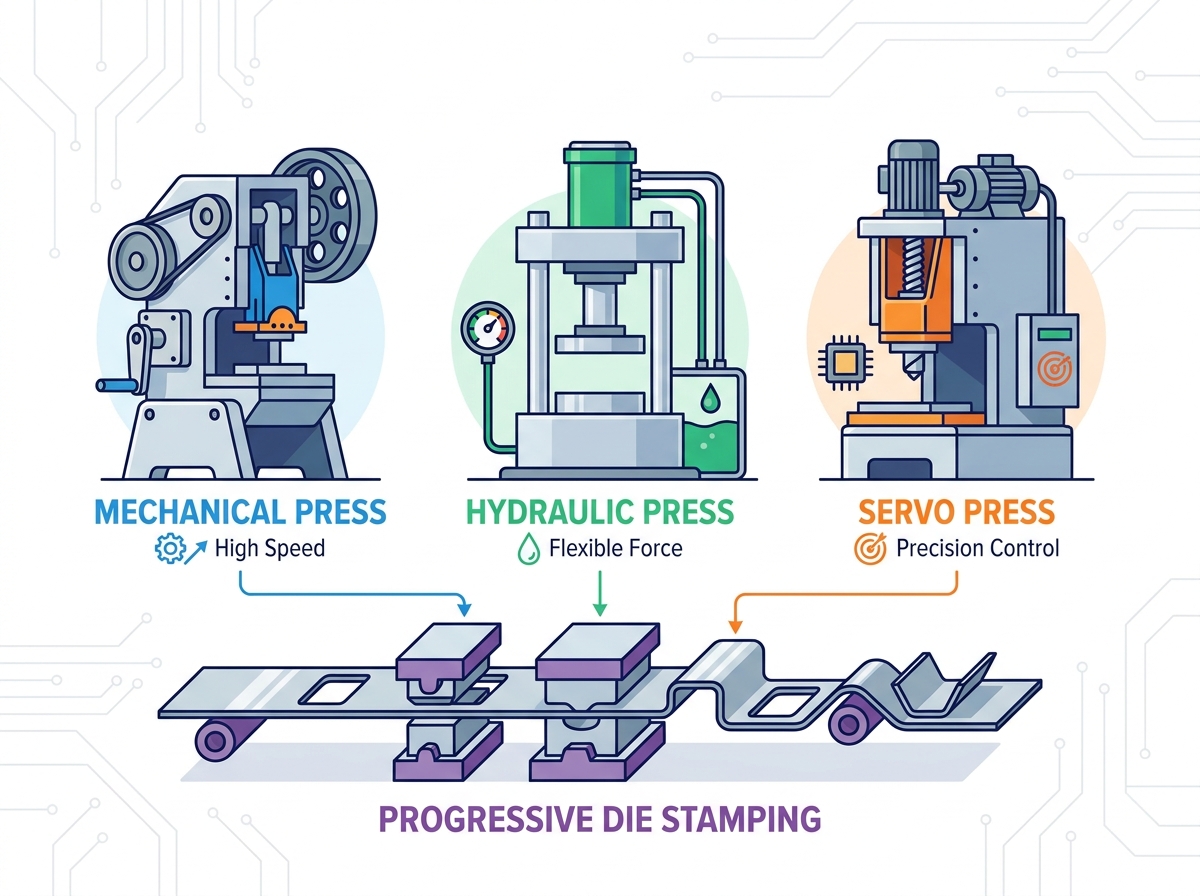

پرس های مکانیکی در مقابل سروو در مقابل پرس های هیدرولیک برای مهر زنی پیشرونده

پرس های مهر زنی مکانیکی

پرس های مهر زنی مکانیکی به یک چرخ فلایویل چرخان سنگین و یک سیستم کلاچ/ترمز برای ذخیره و تحویل انرژی متکی هستند. یک موتور الکتریکی به طور مداوم چرخ فلایویل را می چرخاند. هنگامی که اپراتور چرخه را شروع می کند، کلاچ درگیر می شود و چرخ فلایویل را به میل لنگ متصل می کند. میل لنگ حرکت چرخشی را به حرکت خطی لغزش تبدیل می کند. این طراحی برای تحویل سریع نیروی عظیم بسیار کارآمد است.

مزیت اصلی درایوهای مکانیکی توانایی آنها در ارائه انرژی جنبشی بالا دقیقاً در نقطه مرگ پایین است. این ویژگی باعث می‌شود که آنها برای عملیات‌های با حجم بالا، خالی کردن مداوم و سوراخ کردن ایده‌آل باشند. درایوهای مکانیکی بالاترین ضربات در دقیقه (SPM) را در صنعت به دست می آورند. آنها اسب های کار ثابت و قابل اعتمادی هستند که می توانند به طور مداوم برای چندین دهه با نگهداری مناسب کار کنند.

با این حال، درایوهای مکانیکی دارای مشخصات سکته مغزی ثابت هستند. سرعت لغزش از یک موج سینوسی ریاضی پیروی می‌کند و در اواسط حرکت به حداکثر سرعت می‌رسد و با نزدیک شدن به BDC سرعت آن کاهش می‌یابد. شما نمی توانید این نمایه حرکتی را تغییر دهید. این عدم انعطاف‌پذیری باعث می‌شود درایوهای مکانیکی برای عملیات شکل‌دهی پیچیده که به سرعت کشش آهسته یا زمان ماندن در انتهای ضربه نیاز دارند، مناسب نباشند.

پرس های مهر زنی سروو محور

پرس های مهر زنی سروو رانده جایگزین چرخ فلایویل، کلاچ و ترمز سنتی با موتورهای سروو با گشتاور بالا و هدایت مستقیم می شوند. این موتورها مستقیماً به محور محرک متصل می‌شوند و کنترل مطلق روی موقعیت، سرعت و شتاب لغزنده را در هر میلی‌متر حرکت فراهم می‌کنند. این فناوری نشان دهنده یک جهش عظیم به جلو در انعطاف پذیری مهر زنی است.

بزرگترین مزیت درایوهای سروو، پروفیل stroke قابل برنامه ریزی است. اپراتورها سرعت های متغیر را در یک چرخه برنامه ریزی می کنند. اسلاید به سرعت به مواد نزدیک می شود، دقیقاً در مرحله شکل گیری کند می شود تا از پارگی جلوگیری شود و سپس به سرعت جمع می شود تا سرعت تولید به حداکثر برسد. درایوهای سرو همچنین قابلیت‌های ماندگاری را ارائه می‌کنند و به اسلاید اجازه می‌دهند تا در BDC برای عملیات‌های پیچیده درون قالب مانند ضربه زدن، درج سخت‌افزار یا سکه‌سازی پیچیده متوقف شود.

فناوری سروو حالت آونگی را فعال می کند. اسلاید نیازی به چرخش کامل 360 درجه ندارد. به اندازه کافی به بالا و پایین نوسان می کند تا مواد را پاک کند و به طور قابل توجهی نرخ چرخه را برای قطعات کم عمق افزایش می دهد. معاوضه برای این قابلیت پیشرفته، هزینه سرمایه اولیه بالاتر و نیاز به پرسنل تعمیر و نگهداری تخصصی آموزش دیده در سیستم های کنترل حرکت پیشرفته است.

پرس های مهر زنی هیدرولیک

پرس های پرس هیدرولیک از فشار سیالی که بر روی پیستون اثر می کند برای تولید نیرو استفاده می کنند. یک پمپ هیدرولیک روغن را به داخل سیلندر هدایت می کند و قوچ را به سمت پایین می راند. مشخصه تعیین کننده یک درایو هیدرولیک توانایی آن در ارائه تناژ کامل و ثابت در تمام طول حرکت است. بر خلاف درایوهای مکانیکی، که تنها در نزدیکی BDC به حداکثر تناژ می رسند، درایوهای هیدرولیک حداکثر نیرو را در هر نقطه اعمال می کنند.

این تحویل نیروی ثابت، درایوهای هیدرولیک را برای کارهای پیشرونده با کشش عمیق ایده آل می کند. کشش عمیق نیاز به فشار پایدار در مسافت طولانی دارد تا فلز را بدون پارگی به داخل حفره قالب بکشد. سیستم های هیدرولیک همچنین در پایین ضربه تحت فشار کامل قرار می گیرند که برای تنظیم اشکال پیچیده یا پخت مواد خاص مفید است.

با وجود این مزایا، درایوهای هیدرولیک محدودیت های قابل توجهی برای مهر زنی پیش رونده عمومی دارند. آنها از زمان چرخه کندتر در مقایسه با جایگزین های مکانیکی یا سروو رنج می برند. علاوه بر این، سیستم های هیدرولیک به شدت در برابر ضربه ناگهانی آسیب پذیر هستند. آزاد شدن ناگهانی فشار در حین تخلیه سنگین به آب‌بندها، شیرها و اتصالات هیدرولیک آسیب می‌رساند و باعث نشتی و خرابی سیستم می‌شود. بنابراین، آنها به ندرت برای خالی کردن با سرعت بالا استفاده می شوند.

نحوه تطبیق قابلیت‌های مطبوعات با الزامات مهر زنی پیشرونده

معاوضه سرعت در مقابل پیچیدگی

انتخاب مکانیزم درایو مناسب نیازمند یک چارچوب روشن است که سرعت خام را در برابر پیچیدگی فرآیند متعادل کند. عملیات ساده خالی کردن و سوراخ کردن سرعت را در اولویت قرار می دهد. هدف تولید هر چه بیشتر قطعات در دقیقه است. برای این کاربردها، درایوهای مکانیکی انتخاب برتر باقی می مانند. انرژی چرخ طیار و حرکت چرخشی ساده آنها به سرعت چرخه‌ای دست می‌یابد که سیستم‌های سروو و هیدرولیک برای مطابقت با آن‌ها تلاش می‌کنند.

برعکس، پیچیدگی فرآیند مستلزم کنترل سرعت است. هنگامی که یک قالب پیشرونده شامل کشش عمیق، خم شدن پیچیده یا ضربه زدن در قالب باشد، سرعت خام به یک بدهی تبدیل می شود. سرعت ضربه بالا باعث پارگی مواد، گاز گرفتن و سایش زودرس ابزار می شود. درایوهای سروو در اینجا عالی هستند. توانایی کاهش سرعت رام در طول بخش کاری، کیفیت قطعه را بهبود می بخشد و عمر ابزار را افزایش می دهد و SPM کلی کمی پایین تر را جبران می کند.

عملیات درون قالبی کنترل چرخه مورد نیاز را دیکته می کند. اگر ابزارسازی نیاز به رهاسازی پایلوت داشته باشد تا مواد قبل از بستن کاملاً در یک راستا قرار گیرند، تجهیزات باید آن پنجره زمان بندی را در خود جای دهند. سیستم‌های سروو به برنامه‌نویسان اجازه می‌دهند که پنجره تغذیه را بدون از دست دادن زمان چرخه کلی کشیده و تعادل کاملی بین شکل‌دهی دقیق و راندمان تولید ایجاد کنند.

مقیاس پذیری و ادغام اتوماسیون

کارایی عملیاتی یک خط مهر زنی مترقی کاملاً به اتوماسیون متکی است. تجهیزات باید کاملاً با فیدرهای سروو رول، صاف کننده ها و کویل کننده ها همگام شوند. کشش مداوم نوار بسیار مهم است. اگر فیدر مواد را سریعتر از چرخه تجهیزات فشار دهد، نوار کمانش می شود. اگر خیلی آهسته تغذیه شود، خلبان ها سوراخ ها را کشیده و پیشرفت را خراب می کنند.

کنترل کننده های منطقی قابل برنامه ریزی (PLC) مغز سلول اتوماسیون را تشکیل می دهند. معماری کنترل پرس باید به طور یکپارچه با تجهیزات جانبی ارتباط برقرار کند. سیستم های کنترل مدرن از بازخورد رمزگذار برای ردیابی موقعیت دقیق میل لنگ استفاده می کنند. این داده ها فیدر را تحریک می کند تا مواد را فقط زمانی به پیش ببرد که منگنه ها از نوار جدا باشند.

جهش قطعه و حذف ضایعات نیز به یکپارچه سازی محکم بستگی دارد. دمنده هوا، نوار نقاله ضایعات و لوله های مرتب سازی قطعات باید در لحظات دقیق در طول ضربه فعال شوند. یک معماری کنترلی قوی به مهندسان این امکان را می‌دهد که این عملکردهای کمکی را بر اساس زاویه میل لنگ برنامه‌ریزی کنند و از عملکرد مطمئن و بدون گیر کردن در طول دوره‌های تولید با سرعت بالا اطمینان حاصل کنند.

مشخصات مصرف انرژی و تعمیر و نگهداری

ارزیابی ردپای عملیاتی بلندمدت مستلزم بررسی برنامه‌های مصرف برق و تعمیر و نگهداری است. پرس های مکانیکی از یک فلایویل در حال چرخش مداوم استفاده می کنند. موتور اصلی به طور مداوم جریان سنگینی می کشد تا چرخ فولادی عظیم را بدون توجه به اینکه قوچ در حال چرخش است یا نه، در سرعت خود نگه دارد. تعمیر و نگهداری در این سیستم‌ها حول قطعات سایش مکانیکی می‌چرخد: تعویض صفحات اصطکاک کلاچ، تنظیم نوارهای ترمز، و اطمینان از روانکاری دائمی اتحادیه چرخشی.

سروو پرس ها با مشخصات قدرت کاملاً متفاوتی کار می کنند. موتورهای دایرکت درایو تنها زمانی که رم را تحت بار حرکت می دهند، توان قابل توجهی دریافت می کنند. در زمان‌های بی‌کار یا در بخش غیرفعال سکته مغزی، مصرف برق به شدت کاهش می‌یابد. بسیاری از سیستم‌های سروو مدرن از ترمز احیاکننده نیز استفاده می‌کنند و انرژی جنبشی را در طول کاهش سرعت رام می‌گیرند و آن را به بانک خازن باز می‌گردانند. تعمیر و نگهداری سیستم های سروو از قطعات سایش مکانیکی به سمت سلامت الکترونیکی تغییر می کند. تکنسین‌ها سیگنال‌های رمزگذار را کنترل می‌کنند، عملکرد فن خنک‌کننده روی درایوها را بررسی می‌کنند و یکپارچگی کابل‌های برق سنگین را تأیید می‌کنند.

خطرات متداول چاپ پیشرونده و نحوه کاهش آنها

حفاظت از قالب و یکپارچه سازی سنسور

عملیات پیشرونده با سرعت بالا خطر قابل توجهی از تصادفات مرگبار را به همراه دارد. تغذیه نادرست، در جایی که مواد به فاصله درستی پیش نمی‌روند، باعث می‌شوند که مشت‌ها به جای حفره‌های مورد نظر به فلز جامد برخورد کنند. کشیدن اسلگ، جایی که ضایعات فلزی به پانچ می‌چسبد و به فضای قالب باز می‌گردد، باعث ایجاد شرایط دو برابر ضخامت مواد در ضربه بعدی می‌شود. هر دو سناریو فورا ابزارهای گران قیمت را از بین می برند.

پیاده سازی شبکه های حسگر جامع برای مهر زنی مترقی الزامی است.

• سنسورهای تغذیه کوتاه: بررسی کنید که مواد قبل از پایین آمدن قوچ به موقعیت درست پیش رفته اند. اگر سنسور لبه مواد را تشخیص ندهد، باعث توقف اضطراری می شود.

• حسگرهای جهش بخش: حسگرهای نوری و سوئیچ های مجاورت، کانال خروجی را کنترل می کنند و اطمینان حاصل می کنند که فضای قالب قبل از شروع چرخه بعدی خالی است.

• مانیتورهای تناژ: نیروی اعمال شده در هر ضربه را اندازه گیری کنید. اگر راب بکشد یا مشت کند شود، تناژ مورد نیاز افزایش می یابد. مانیتور این ناهنجاری را تشخیص داده و بلافاصله تجهیزات را متوقف می کند.

• نظارت آکوستیک: فرکانس‌های صدای خاص ناشی از خرابی پانچ یا تغذیه نادرست را تشخیص می‌دهد و چرخه را قبل از وقوع آسیب فاجعه‌بار متوقف می‌کند.

فونداسیون و جداسازی ارتعاش

نصب تجهیزات با تناژ بالا مستلزم برنامه ریزی ساختاری گسترده است. وزن استاتیکی ماشین آلات بسیار زیاد است، اما نیروهای دینامیکی ایجاد شده در حین کار بسیار شدیدتر هستند. طبقات استاندارد کارخانه نمی توانند این بارها را تحمل کنند. بتن ترک می خورد و تجهیزات به طور ناهموار ته نشین می شوند و تراز داخلی آن را از بین می برند.

تاسیسات پایه های تخصصی برای این تجهیزات ایجاد می کنند. این شامل حفاری کف و ریختن یک بلوک اینرسی عظیم بتن مسلح شده با فولاد است. جرم این بلوک انرژی جنبشی تولید شده توسط فرآیند مهر زنی را جذب می کند. فونداسیون باید به طور خاص برای بارهای دینامیکی مدل تجهیزات خاص در حال نصب مهندسی شود.

عایق ارتعاشی از تجهیزات اطراف و یکپارچگی ساختمان محافظت می کند. ارتعاشات شدید مهر زنی با مراکز ماشینکاری دقیق، ماشین‌های اندازه‌گیری مختصات (CMM) و الکترونیک حساس اطراف تداخل می‌کند. مهندسان از پایه های عایق کاری سنگین یا دمپرهای فنری بین پایه تجهیزات و بلوک پایه برای جدا کردن ارتعاش از کف تأسیسات اطراف استفاده می کنند.

پروتکل های آموزش و نگهداری اپراتورها

انتقال یک تسهیلات از تجهیزات مکانیکی سنتی به سیستم‌های پیشرفته سروو یا هیدرولیک تخصصی، شکاف مهارتی قابل توجهی ایجاد می‌کند. اپراتورهایی که به فشار دادن دکمه شروع عادت دارند اکنون باید پروفایل های پیچیده حرکت را درک کنند. پرسنل تعمیر و نگهداری که با بلبرینگ های گریس و تنظیم صفحات کلاچ آشنا هستند باید عیب یابی درایوهای الکترونیکی، رمزگذارها و شیرآلات هیدرولیک را یاد بگیرند.

برنامه های آموزشی جامع ضروری است. اپراتورها یاد می گیرند که چگونه پروفیل های stroke را برای بهینه سازی شکل دهی بدون آسیب رساندن به ابزار برنامه ریزی کنند. آنها نحوه راه اندازی خطوط تغذیه پیچیده سیم پیچ، تنظیم زمان رهاسازی خلبان و تفسیر داده های مانیتورهای تناژ را می دانند. برنامه نویسی نادرست روی درایو سروو باعث آسیب شدید ابزار می شود به همان راحتی که خرابی مکانیکی.

پروتکل های تعمیر و نگهداری با تکنولوژی تکامل می یابند. اجزای درایو الکترونیکی به محیط های تمیز و منابع تغذیه پایدار نیاز دارند. تعمیر و نگهداری پیشگیرانه از بازرسی های صرفاً مکانیکی به به روز رسانی نرم افزار، کالیبراسیون سنسور و نظارت حرارتی موتورهای سروو تغییر می کند. تسهیلات در ارتقای مهارت نیروی کار خود سرمایه‌گذاری می‌کنند تا پتانسیل کامل فن‌آوری پیشرفته مهر زنی را محقق کنند.

نتیجه گیری

1. یک تحلیل جامع تناژ و بار خارج از مرکز را با مهندسان ابزار خود انجام دهید تا نیروی مورد نیاز واقعی سخت ترین قالب های پیشرونده خود را تعیین کنید.

2. ظرفیت فونداسیون تاسیسات خود را ارزیابی کنید و قبل از نهایی کردن خرید تجهیزات، برای ارتقاء سازه‌ای لازم یا سیستم‌های جداسازی ارتعاش برنامه‌ریزی کنید.

3. یکپارچه‌سازی اتوماسیون مورد نیاز را ترسیم کنید و اطمینان حاصل کنید که کنترل‌های تجهیزات جدید به‌طور یکپارچه با سیستم‌های تغذیه کویل و حذف ضایعات موجود شما ارتباط برقرار می‌کنند.

4. یک برنامه ارتقاء مهارت برای تیم های تعمیر و نگهداری و عملیات خود ایجاد کنید تا مطمئن شوید که آنها به طور موثر سیستم های سروو یا سنسور سنگین پیشرفته را برنامه ریزی و عیب یابی می کنند.

برای تولیدکنندگانی که خطوط مهر زنی مترقی را می سازند یا ارتقا می دهند، ماشین ابزار Zhejiang Jinaolan چندین دهه تجربه در تجهیزات مهر زنی دقیق و راه حل های خط تولید یکپارچه به ارمغان می آورد. این شرکت که در سال 1983 تأسیس شد، پرس های مکانیکی را از 25 تا 2400 تن تولید می کند و قابلیت های خود را به خطوط پیشرونده قالب زنی، سیستم های تغذیه، قالب های مهر زنی، تجهیزات انتقال و کنترل های هوشمند پرس گسترش داده است.

سوالات متداول

س: چرا پرس های سمت راست بر پرس های فریم C برای قالب های پیشرونده ترجیح داده می شوند؟

پاسخ: پرس های سمت راست دارای طراحی جعبه بسته با پشتیبانی از چهار نقطه هستند که انحراف زاویه ای رایج در قاب های جلو باز C را حذف می کند. این استحکام، موازی شدید بین قوچ و بستر را تحت بارهای سنگین و خارج از مرکز حفظ می‌کند، از سایش زودرس پانچ جلوگیری می‌کند و از تحمل دقیق قطعات در قالب‌های چند ایستگاهی اطمینان می‌دهد.

س: چرا یک قالب پیشرونده نیاز به تنظیم پرس متفاوت از قالب انتقال یا قالب دارد؟

A: قالب های پیشرونده یک نوار سیم پیچ پیوسته را از طریق چندین ایستگاه متوالی به طور همزمان پردازش می کنند. این باعث ایجاد بارگیری ناهموار و خارج از مرکز در سراسر تخت می شود. تجهیزات باید دارای استحکام ساختاری بالایی برای مقاومت در برابر لحظه‌های واژگونی و ادغام یکپارچه با فیدرهای کویل خودکار برای حفظ کشش دقیق نوار و گام پیشرفت باشد.

س: تفاوت بین پرس مکانیکی و سروو برای مهر زنی پیشرونده چیست؟

A: پرس های مکانیکی از یک چرخ فلایویل و کلاچ در حال چرخش مداوم برای ارائه انرژی جنبشی بالا و حداکثر سرعت استفاده می کنند که برای خالی کردن با حجم بالا ایده آل است. سروو پرس ها از موتورهای درایو مستقیم برای ارائه پروفیل های سکته مغزی قابل برنامه ریزی، سرعت های متغیر و زمان ماندگاری استفاده می کنند که آنها را برای عملیات های پیچیده شکل دهی و کشش درون قالب برتری می دهد.

س: عملیات خاص ابزار پرس مانند خالی کردن یا کوبیدن سکه چگونه بر انتخاب پرس برای مهر زنی پیشرونده تأثیر می گذارد؟

پاسخ: خالی کردن به انرژی جنبشی بالایی دقیقاً در نقطه مرگ پایین نیاز دارد تا فلز به سرعت شکسته شود. سکه زدن به فشار فشاری بسیار زیاد در انتهای ضربه نیاز دارد. طراحی عمیق به نیروی پایدار و کنترل شده نیاز دارد. مکانیسم محرک تجهیزات باید با منحنی نیروی ویژه ای که توسط این عملیات مورد نیاز است مطابقت داشته باشد تا از توقف آن جلوگیری شود.

س: آیا می توانید از پرس هیدرولیک برای مهر زنی پیشرونده استفاده کنید؟

پاسخ: در حالی که پرس های هیدرولیک تناژ ثابتی را برای کشیدن عمیق فراهم می کنند، معمولاً برای خالی کردن پیش رونده با سرعت بالا مناسب نیستند. آنها زمان چرخه کندتری دارند و در برابر ضربه‌های ناگهانی آسیب‌پذیر هستند، که به آب‌بندی‌های هیدرولیک و دریچه‌ها آسیب می‌رساند، زمانی که مواد به طور ناگهانی در طول عملیات‌های سنگین پر کردن شکسته شوند.

س: شوک ناگهانی چه تاثیری بر پرس برای مهر زنی پیشرونده می گذارد؟

پاسخ: ضربه‌های ضربه‌ای زمانی اتفاق می‌افتد که در حین خالی‌کردن سنگین، مشت‌ها از مواد عبور می‌کنند. آزاد شدن ناگهانی مقاومت باعث می شود که قاب کشیده شده به شدت به عقب باز شود. این موج ضربه‌ای به بلبرینگ‌ها آسیب می‌زند، بست‌ها را شل می‌کند و به مرور زمان باعث تخریب موتور محرکه می‌شود، که برای محافظت از ماشین‌آلات به سیستم‌های میرایی ضربه قوی نیاز دارد.
