چگونه استحکام قاب فشار قوی بر دقت مهر زنی تأثیر می گذارد

بسیاری از خریداران هنگام تهیه تجهیزات جدید مهر زنی به طور کامل به ظرفیت تناژ توجه می کنند. آنها تغییر شکل ساختاری تحت بار را نادیده می گیرند. این نظارت مستقیماً باعث نرخ رد قطعات غیرقابل توضیح و افزایش هزینه های تعمیر و نگهداری ابزارآلات می شود. در طول چرخه مهر زنی، انحراف های کوچک در سراسر ساختار پرس رخ می دهد. این حرکات میکروسکوپی باعث ایجاد ناهماهنگی پانچ به مرگ درست در نقطه برخورد می شود. نتایج فوری شامل دقت ابعادی ضعیف، تشکیل سوراخ بیش از حد، و کیفیت سطح به شدت به خطر افتاده است.

ارزیابی سفتی قاب پرس قدرت به عنوان پایه و اساس مطلق برای مشخص کردن هر ماشین مهر زنی عمل می کند. تناژ به سادگی نیروی خام موجود را دیکته می کند. سفتی قاب دقیقاً تعیین می کند که چقدر دقیق آن نیرو را به ورق فلزی اعمال کنید. ما مکانیک های انحراف سازه را تجزیه می کنیم، معماری های مختلف قاب را ارزیابی می کنیم، و طرح های پرس را با تحمل های تولید خاص تراز می کنیم تا سایش قالب را حذف کنیم.

خوراکی های کلیدی

• صلبیت بیش از تناژ: تناژ نیروی موجود را دیکته می کند، اما صلبیت قاب تعیین می کند که این نیرو با چه دقتی اعمال شود. انحراف بیش از حد حتی دقیق ترین قالب ها را به خطر می اندازد.

• هندسه قاب نمایه‌های انحراف را دیکته می‌کند: پرس‌های فریم C (فریم شکاف) ذاتاً به دلیل عمق گلو از انحراف زاویه‌ای رنج می‌برند، در حالی که پرس‌های سمت راست (فریم H) توزیع بار متقارن را برای کاربردهای با دقت بالا ارائه می‌دهند.

• تأثیر مستقیم بر ROI ابزار: استحکام ضعیف قاب، سایش قالب را تسریع می‌کند، فواصل تعمیر و نگهداری را افزایش می‌دهد و اثرات مخرب snap-through (تناژ معکوس) را تقویت می‌کند.

• مشخصات ویژه کاربرد: مواد با کشش بالا، مهر و موم صفحه ضخیم، عملیات با سرعت بالا، و قالب های پیچیده پیشرونده به خطوط پایه به طور قابل توجهی سفتی بالاتری نسبت به عملیات خالی کردن استاندارد نیاز دارند.

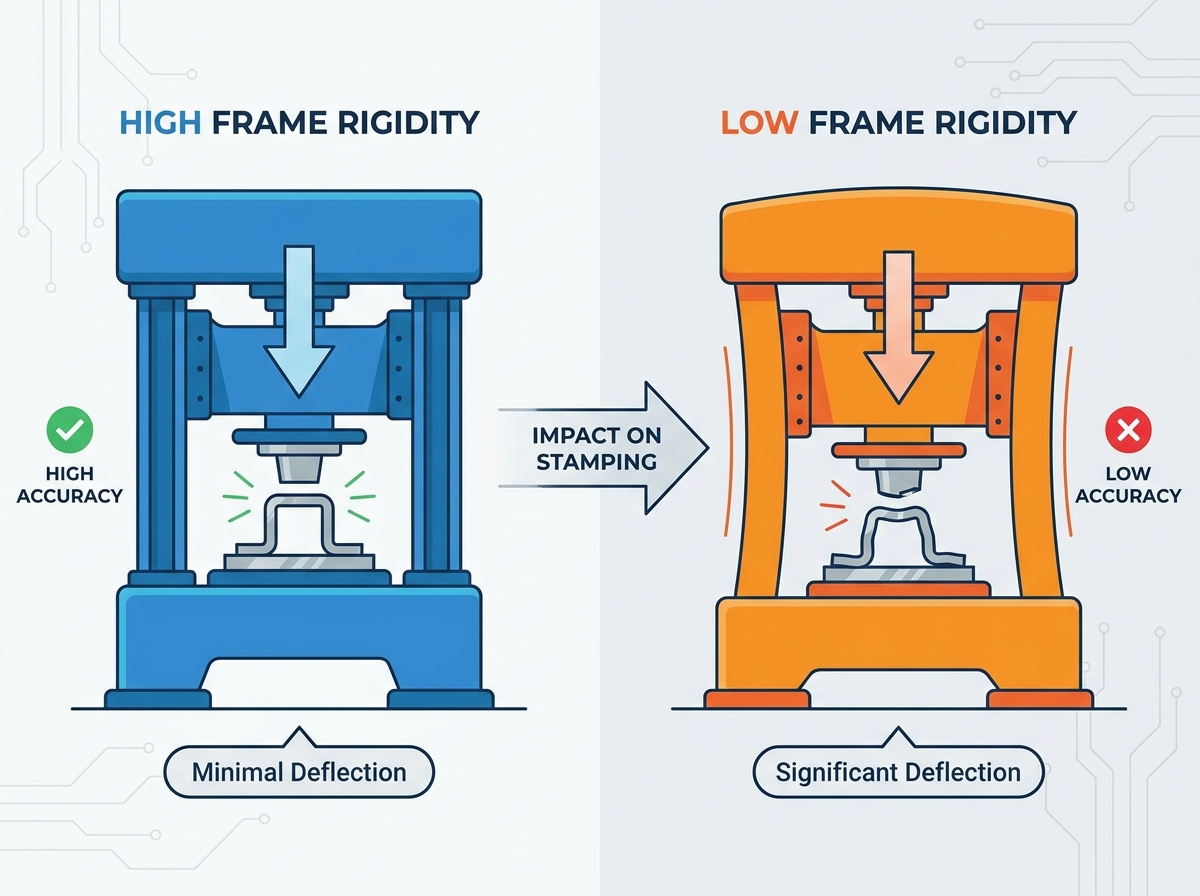

چگونه استحکام و انحراف قاب پرس پاور کار می کند

تعریف صلبیت در محیط های مهر زنی

قدرت پرس و استحکام پرس نشان دهنده دو ویژگی مکانیکی کاملاً متفاوت در کف مغازه است. قدرت پرس از شکست فاجعه آمیز جلوگیری می کند. این اطمینان را ایجاد می کند که دستگاه تحت حداکثر تناژ ترک، شکسته یا شکسته نشود. سفتی پرس در برابر تغییر شکل الاستیک مقاومت می کند. این دقیقاً تعیین می کند که قاب چدنی یا فولادی جوش داده شده در طول چرخه مهر زنی واقعی چقدر کشیده یا خم می شود. نیروهای مهر زنی باعث خم شدن تمام قاب های فلزی می شود. شما نمی توانید فیزیک را متوقف کنید. هدف مهندسی کنترل و به حداقل رساندن این انعطاف تا سطوح میکرومتری قابل قبول است.

فشار روی قاب باید عمداً کم باشد تا به حداکثر استحکام ممکن دست یابد. مهندسان قاب های پرس را با سطح مقطع عظیم و بیش از حد مهندسی شده طراحی می کنند. این ماده اضافی فقط از شکستگی جلوگیری نمی کند. تغییر شکل الاستیک را به شدت محدود نگه می دارد. استحکام بالا از آسیب رسیدن به خود قاب پرس جلوگیری می کند. همچنین از مکانیسم‌های نیروی اعمال‌شده، از جمله میل لنگ، بازوهای پیتمن و نقاط اتصال، از جذب انرژی جنبشی مخرب محافظت می‌کند. هنگامی که یک قاب بیش از حد خم می شود، اجزای محرک داخلی به هم متصل می شوند و لایه روغن محافظ در یاتاقان ها را فشرده می کند و باعث سایش سریع برنز می شود.

درک زاویه در مقابل انحراف موازی

انحراف در دو حالت اولیه در طول ضربه پرس رخ می دهد. انحراف موازی کشش عمودی قاب است. سرسره و تخت در طول این کشش کاملاً موازی می مانند. کل قاب تحت بار مهر زنی به طور یکنواخت کشیده می شود. این کشش عمودی بر موقعیت پایین-مرگ-مرکز (BDC) تأثیر می گذارد. با این حال، ابزار را از مربع خارج نمی کند. اپراتورها اغلب می توانند انحراف موازی را با تنظیم ارتفاع بسته جبران کنند.

انحراف زاویه ای انحراف یا کج است. سرسره و تخت موازی بودن را از دست می دهند. این زمانی اتفاق می افتد که قاب به طور ناهموار از جلو به عقب یا از یک طرف به طرف دیگر خم می شود. انحراف زاویه ای دشمن اصلی دقت ابعاد است. تراز قالب را فوراً از بین می برد. یک قوچ کج شده پانچ را با زاویه شدیدی به درون ماتریس قالب فشار می دهد. این امر فاصله برش یکنواخت مورد نیاز برای شکستگی فلز تمیز را از بین می برد و باعث می شود پانچ دیواره قالب را تراشیده و نیروهای جانبی شدید ایجاد کند.

نقش تخت و چیدمان تخت

چیدمان تخت بسیار سفت و محکم از انحراف موضعی مستقیماً در زیر ابزار جلوگیری می کند. تخت باید صفحه تقویت کننده را بدون خم شدن تحت بارهای متمرکز نگه دارد. تخت تعظیم کفش دای را مخدوش می کند. این اعوجاج مستقیماً به قسمت مهر شده تبدیل می‌شود و باعث تاب برداشتن قسمت‌های خالی، عمق سکه‌ای ناسازگار و تغییرات فنری در سراسر ورق فلز می‌شود.

یک تخت عظیم و آجدار، یک صفحه مرجع صاف را حفظ می کند. این هواپیما در تمام چرخه مهر زنی، خالی کردن، و پانچ ثابت می ماند. ضخامت مناسب تکیه گاه بارهای فشرده سازی متمرکز را در سطح وسیع تری توزیع می کند. این بارها را به طور یکنواخت به پایه های قاب پرس منتقل می کند. این امر از غرق شدن مرکز قالب در طول عملیات فرم دهی سنگین جلوگیری می کند. هنگام ارزیابی پرس، مشخصات انحراف تخت را بررسی کنید. یک معیار استاندارد 0.0015 اینچ انحراف در هر فوت طول بستر تحت بار کامل است.

چگونه استحکام قاب بر دقت مهر و موم تأثیر می گذارد

سازگاری بعدی و کنترل تحمل

ثبات ابعادی کاملاً به کنترل تحمل در انتهای ضربه متکی است. کشش قاب مستقیماً بر تکرارپذیری مرکز مرده پایین تأثیر می گذارد. برای حفظ کیفیت قطعه، رام باید در هر بار حرکت دقیقاً به همان موقعیت برسد. کشش الاستیک این موقعیت انتهایی را به صورت دینامیکی بر اساس مقاومت ماده تغییر می دهد. اگر قاب تحت بار 0.1 میلی متر کشیده شود، پانچ 0.1 میلی متر کمتر از عمق هدف خود متوقف می شود.

استحکام موقعیت ثابت BDC را تضمین می کند. این سازگاری برای سکه‌سازی و شکل‌گیری تلورانس‌ها حیاتی است. سکه زدن به پانچ نیاز دارد تا مواد را به شکلی خاص و کاملاً کنترل شده فشرده کند. هر گونه تغییر در حرکت قوچ ضخامت قطعه نهایی را تغییر می دهد. یک قاب سفت و سخت تضمین می کند که نیروی اعمال شده به تغییر شکل مواد تبدیل می شود، نه تغییر شکل ماشین. تأسیساتی که قطعات الکترونیکی یا هوافضا با دقت بالا را مهر می کنند اغلب از ترانسفورماتورهای دیفرانسیل متغیر خطی (LVDT) برای نظارت بر تکرارپذیری BDC در زمان واقعی استفاده می کنند.

کیفیت لبه، خراش‌ها و پایان سطح

شیب قاب فاصله های برش را به صورت پویا در طول ضربه تغییر می دهد. در میلی ثانیه ای که پانچ با مواد تماس پیدا می کند، ناهماهنگی پانچ به مرگ رخ می دهد. فاصله برش استاندارد ممکن است ده درصد ضخامت مواد باشد. انحراف زاویه ای پانچ را به سمت جانبی جابجا می کند. فاصله از یک طرف به دو درصد کاهش می یابد و در طرف مقابل به هجده درصد افزایش می یابد.

این ناهماهنگی منجر به توزیع ناهموار فرز می شود. پارگی روی لبه مواد با فاصله زیاد اتفاق می افتد. سمت تنگ، برش و گال شدن ثانویه را تجربه می کند. کیفیت لبه به سرعت کاهش می‌یابد و اپراتورها را مجبور می‌کند عملیات‌های ثانویه را اضافه کنند. یک قاب سفت و سخت فاصله یکنواخت را در اطراف کل محیط پانچ حفظ می کند.

برای عیب یابی مشکلات کیفیت لبه مربوط به صلبیت، مراحل زیر را دنبال کنید:

1. با استفاده از یک میکرومتر، جای خالی مهر شده را از نظر ارتفاع ناهموار در لبه های مخالف بررسی کنید.

2. فاصله قالب را با استفاده از سنج های حسگر با قوچ در حالت استراحت اندازه گیری کنید، سپس آن را با الگوهای سایش روی پانچ مقایسه کنید.

3. برای اطمینان از عدم جابجایی جانبی رم قبل از ضربه، فاصله های گیب را روی اسلاید پرس بررسی کنید.

4. برای اندازه گیری انحراف زاویه ای در حین تست حرکت آهسته تحت بار، نشانگرهای صفحه را بین تخت و لغزنده نصب کنید.

5. مانیتور تناژ را بررسی کنید تا مطمئن شوید که ایستگاه از ظرفیت محلی تخت پرس تجاوز نمی کند.

مدیریت Snap-Through (تناژ معکوس) و لرزش

مواد در طول چرخه برش به شدت می‌شکنند. پرس تناژ عظیمی ایجاد می کند تا پانچ را از طریق فلز با استحکام بالا فشار دهد. هنگامی که مواد در نهایت قیچی می کنند، مقاومت فوراً به صفر می رسد. قاب پرس کشیده به شدت به حالت استراحت خود باز می گردد. این باعث ایجاد شوک ناگهانی شدید می شود که معمولاً به عنوان تناژ معکوس شناخته می شود.

یک قاب بسیار سفت و سخت این ارتعاش مهر زنی را به طور موثر جذب می کند. اجزای عظیم چدن مانند Meehanite حاوی ورقه های گرافیتی هستند که به طور طبیعی انرژی جنبشی را کاهش می دهند. جوش های فولادی آجدار شدید نیز این نیرو را از بین می برند. این آسیب ثانویه به سطح قطعه را کاهش می دهد. از برگشتن پانچ به مواد و باقی گذاشتن آثار شاهد جلوگیری می کند. استحکام عالی همچنین از اجزای پرس در برابر امواج ضربه ای مخرب محافظت می کند که اتصال دهنده ها را شل می کند، جوش ها را ترک می دهد و بخش های قالب کاربید را خرد می کند.

دینامیک مهر زنی با سرعت بالا و ارتعاش هارمونیک

عملیات مهر زنی با سرعت بالا با صدها ضربه در دقیقه انجام می شود. این سرعت سریع اثرات سفتی ضعیف را به صورت تصاعدی تقویت می کند. فریم زمانی را ندارد که بین ضربات ته نشین شود. بارگذاری دینامیکی سریع ارتعاشات هارمونیک ایجاد می کند. اگر قاب فاقد سفتی کافی باشد، این ارتعاشات به سرعت ترکیب می شوند.

سفتی ساختاری استثنایی از تثبیت ارتعاشات هارمونیک جلوگیری می کند. این دستگاه از تکان دادن خود خارج از تراز جلوگیری می کند. پرس های با سرعت بالا به طراحی قاب های تخصصی برای رسیدگی به این نیروهای دینامیکی نیاز دارند. بدون استحکام بالا، لرزش قوام قطعه را از بین می برد و باعث خستگی سریع در اجزای ابزار می شود. اپراتورها با گرم شدن پرس و تغییر ارتعاشات فاصله‌های در حال اجرا، متوجه خارج شدن قطعات از مدار خواهند شد.

C-Frame در مقابل H-Frame Presses: سفتی و معامله آف

C-Frame (Gap Frame): عمق گلو و اثر Cantilever

طراحی قاب C مزایای دسترسی متمایز را در طبقه مغازه ارائه می دهد. اپراتورها از دسترسی سه طرفه به منطقه ابزار لذت می برند. این باعث می شود تغییرات قالب سریع و کارآمد باشد. این امکان ادغام آسان تجهیزات تغذیه خودکار را از زوایای مختلف فراهم می کند. با این حال، اشکالات ساختاری قابل توجه است. جلو باز جلوه ای عظیم ایجاد می کند.

عمق گلو به طور مستقیم با این اثر کنسولی ارتباط دارد. عمق گلوگاه بیشتر به طور تصاعدی تغییر شکل قاب زاویه ای را افزایش می دهد. نیمه بالایی "C" تحت بار سنگین به سمت بالا و عقب خم می شود. قوچ از اپراتور کج می شود. این انحراف زاویه ای باعث افزایش ارتعاش مهر و موم شده و باعث می شود پانچ با زاویه وارد قالب شود. این قاب‌های C را برای قالب‌های پیشرونده با دقت بالا و تحمل محکم نامناسب می‌کند. آنها به بهترین وجه برای عملیات تهویه سبک یا عملیات ثانویه که در آن تلورانس ها سخاوتمندانه است، رزرو می شوند.

معماری سمت راست (H-Frame).

معماری سمت راست راه حلی قوی برای برنامه های کاربردی ارائه می دهد. طراحی قاب H دارای ساختار چهار ستونی و متقارن است. این طراحی حلقه بسته جلوی باز قاب C را به طور کامل حذف می کند. تکیه گاه متقارن از خم شدن قاب به سمت عقب جلوگیری می کند. به طور موثر انحراف زاویه ای را تحت بارهای متمرکز حذف می کند.

این طراحی استحکام بالاتری را برای عملیات با سرعت بالا فراهم می کند. عملیات با تناژ بالا نیز به این معماری برای حفظ کیفیت قطعه نیاز دارد. کشش عمودی کاملاً موازی باقی می ماند. پانچ هر بار کاملاً مستقیم وارد قالب می شود. پرس های فریم H استاندارد صنعتی برای مهر زنی مترقی، شکل دهی سنگین و ساخت با دقت بالا را نشان می دهد که در آن حفاظت از قالب در درجه اول اهمیت قرار دارد.

تای راد در مقابل ساخت قاب جامد

قاب های پرس از روش های ساخت جامد یا میله ای استفاده می کنند. قاب های ریخته گری جامد یا جوش داده شده سفتی پایه را برای تناژهای کوچکتر ارائه می دهند. کل قاب به عنوان یک واحد ساختاری عمل می کند. سازه های میله ای پیش تنیده استحکام پیشرفته ای را برای پرس های بزرگتر ارائه می دهند. این قاب از یک تاج، تخت و دو پایه جدا تشکیل شده است.

میله های فولادی عظیم این چهار جزء را در کنار هم نگه می دارند. مهره های هیدرولیک این میله های اتصال را تا 150 تا 200 درصد ظرفیت پرس پیش کش می کنند. این پیش تنیدگی پایه ها را به شدت فشرده می کند. تا زمانی که نیروی مهر زنی از نیروی پیش کشش بیشتر نشود، قاب کشیده نمی شود. این کشش قاب را در طول چرخه استاندارد مهر زنی خنثی می کند و سنگ موقعیت BDC را حتی در حداکثر تناژ ثابت نگه می دارد.

تقاطع فناوری درایو (پرس های سروو) و استحکام قاب

فناوری مدرن سروو پرس مستقیماً با طراحی قاب تعامل دارد. موتورهای سروو اجازه می دهند تا پروفایل های سکته مغزی کاملاً قابل برنامه ریزی را ایجاد کنند. اپراتورها می توانند سرعت رام را دقیقاً در مرکز مرده پایین کاهش دهند. این به شدت ضربه ی ضربه ای را در هنگام شکستن مواد کاهش می دهد. فشار دینامیکی وارد بر دستگاه و ابزار را کاهش می دهد.

با این حال، فناوری سروو جایگزین نیاز به سفتی ساختاری نمی شود. پرس همچنان بر یک قاب اساساً سفت و سخت برای هدایت ابزار تکیه دارد. ضربه های قابل برنامه ریزی نمی توانند انحراف زاویه ای ناشی از خم شدن قاب ضعیف تحت تناژ را برطرف کنند. یک سرو درایو جفت شده با استحکام قاب پرس قدرت برتر ، دقت ابعادی نهایی را ارائه می دهد و عمر قالب را به طور قابل توجهی افزایش می دهد. قاب پایه فیزیکی را فراهم می کند، در حالی که سروو کنترل جنبشی را فراهم می کند.

چگونه استحکام قاب بر عمر قالب و نگهداری پرس تأثیر می گذارد

پوشیدن قالب تسریع شده از ناهماهنگی

استحکام ضعیف هزینه های پنهان شدیدی را در کف تولید به همراه دارد. حرکت جانبی پانچ ماتریس قالب را تراشیده می کند. هنگامی که انحراف زاویه ای قوچ را کج می کند، پانچ به جای عبور تمیز از مرکز، به کناره حفره قالب برخورد می کند. این تماس فلز روی فلز باعث ایجاد ریزتراشه روی لبه های برش کاربید می شود. ابزار به سرعت تخریب می شود.

این نیاز به تیز کردن مکرر در اتاق ابزار دارد. کشیدن قالب، پاره کردن آن، ساییدن قطعات، برگرداندن آنها به ارتفاع، و زمان بندی مجدد ابزار، کار زیادی را مصرف می کند. کل طول عمر به طور قابل توجهی کاهش می یابد. یک قالب طراحی شده برای یک میلیون ضربه ممکن است در دویست هزار شکست بخورد. به حداکثر رساندن سفتی قاب، پانچ را کاملاً در مرکز نگه می دارد، ابزار گران قیمت را حفظ می کند و زمان توقف برنامه ریزی نشده را کاهش می دهد.

کامپوننت خستگی را فشار دهید

انحراف بیش از حد قاب به خود دستگاه آسیب می رساند. چرخش و خمش باعث سایش ناهموار اجزای مکانیکی داخلی می شود. با اعوجاج قاب، گاب ها فشار جانبی شدیدی را تجربه می کنند. راهنماهای لغزنده در یک طرف زود فرسوده می شوند. یاتاقان ها در طول ضربه بار نامتقارن را تحمل می کنند، روغن کاری را فشرده می کنند و باعث تماس فلز با فلز می شوند.

این منجر به خرابی مکانیکی زودرس می شود. پاکسازی ها باز می شوند و دقت مهر زنی را بیشتر کاهش می دهند. با جایگزینی آسترهای برنزی فرسوده، اتصالات پیتمن و یاتاقان های اصلی، زمان توقف برنامه ریزی نشده افزایش می یابد. یک قاب سفت و سخت تمام قطعات متحرک را در تراز کامل نگه می دارد. این باعث افزایش طول عمر کل سیستم مکانیکی می شود و تولید پرس را به جای نگهداری در تعمیر و نگهداری، حفظ می کند.

چگونه استحکام قاب مطبوعات را با برنامه خود مطابقت دهید

ضخامت مواد و فولادهای پیشرفته پیشرفته (AHSS)

ضخامت مواد، نیروهای برشی مورد نیاز را تعیین می کند. فولادهای پیشرفته با مقاومت بالا (AHSS) برای برش به تناژ زیادی نیاز دارند. استحکام کششی بیش از 1000 مگاپاسکال در مهر زنی مدرن خودرو رایج است. این مواد به راحتی حاصل نمی شوند. آنها قبل از شکستن ناگهانی فشار زیادی ایجاد می کنند.

این باعث ایجاد انرژی گذرنده شدید می شود. مهر زنی AHSS به استحکام قاب نامتناسب بیشتری نیاز دارد. یک پرس استاندارد دچار آسیب شدید تناژ معکوس می شود. مشخص کردن تجهیزات برای AHSS به قاب‌های بزرگ، میله‌های محکم و ضربه‌گیرهای تخصصی نیاز دارد. سفتی خط پایه باید از الزامات استاندارد خالی کردن تجاوز کند تا بتواند با آزاد شدن شدید انرژی بدون از بین بردن روکش پرس کنترل شود.

پیشرفت در مقابل ابزار تک ایستگاهی

نوع ابزار به شدت بر انتخاب قاب تأثیر می گذارد. ابزار تک ایستگاهی معمولاً بار را مستقیماً زیر رم متمرکز می کند. قالب های پیشرونده دارای بارگذاری شدید خارج از مرکز هستند. مواد به طور همزمان در چندین ایستگاه حرکت می کنند. سوراخ کردن، سکه زنی و خالی کردن در انتهای مختلف قالب دقیقاً در یک زمان اتفاق می افتد.

نیروها به طور نابرابر در سرتاسر اسلاید توزیع می شوند. این کاربردها مستلزم استحکام متقارن یک قاب H هستند. یک قاب C تحت این بار خارج از مرکز به شدت می پیچد. قاب H از واژگونی رم جلوگیری می کند. این لغزنده را به طور یکنواخت در هر چهار گوشه پشتیبانی می کند، و تضمین می کند که هر ایستگاه به طور همزمان به عمق هدف خود بدون اتصال پین های راهنما برخورد می کند.

قابلیت بارگذاری خارج از مرکز

پرس را بر اساس توانایی آن در تحمل بارهای خارج از مرکز ارزیابی کنید. طول اسلاید نقش عمده ای در این قابلیت دارد. یک لغزش طولانی‌تر، نیروهای خارج از مرکز را در ناحیه وسیع‌تری از گبه‌ها توزیع می‌کند. طراحی جیبینگ به همان اندازه حیاتی است. گچ های برنزی هشت نقطه ای اسلاید را در تمام جهات جانبی محدود می کند.

آنها از جابجایی رم از جلو به عقب یا چپ به راست جلوگیری می کنند. سفتی کلی قاب موفقیت سیستم جیبینگ را تعیین می کند. اگر قاب خم شود، غده ها با آن حرکت می کنند و آنها را بی فایده می کند. استحکام بالا همراه با کوبش هشت نقطه ای، دفاع نهایی را در برابر بارهای ابزار خارج از مرکز فراهم می کند و اسلاید را همیشه موازی با بستر نگه می دارد.

هم افزایی مشخصات مطبوعات

مشخصات پرس در خلاء کار نمی کند. سفتی قاب در کنار سایر ویژگی های مکانیکی برای تولید قطعات خوب عمل می کند. فاصله گیب باید محکم بماند. نوع محرکه سرعت ضربه را تعیین می کند. رتبه بندی تناژ باید با یک حاشیه سالم از الزامات کاربرد فراتر رود.

این هم افزایی کیفیت خروجی نهایی را تعیین می کند. دقت ابعادی متکی به همه این عوامل است که به طور یکپارچه با هم کار می کنند. کیفیت و قوام سطح به یک پایه سفت و سخت بستگی دارد. ارزیابی یک پرس مستلزم نگاه کردن به سیستم مکانیکی کامل است که از قاب ساختاری شروع می شود.

هنگام تعیین مطبوعات جدید، این مراحل را دنبال کنید:

1. حداکثر تناژ مورد نیاز را محاسبه کنید، از جمله ضریب ایمنی 20٪ برای تغییرات ضخامت مواد.

2. حداکثر بار خارج از مرکز تولید شده توسط پیچیده ترین قالب پیشرونده خود را با استفاده از مانیتورهای تناژ تعیین کنید.

3. یک معماری قاب (فریم C یا H-frame) را انتخاب کنید که با الزامات بارگذاری خارج از مرکز مطابقت داشته باشد.

4. اگر کاربرد شامل مواد با کشش بالا یا ضربه شدید ناشی از ضربه شدید است، ساختار میله بند را مشخص کنید.

5. بررسی کنید که ضخامت بستر و پایه می‌تواند کفش قالب را بدون خم شدن در حداکثر تناژ پشتیبانی کند.

6. طرح گیره را بررسی کنید تا مطمئن شوید که پشتیبانی جانبی مناسبی برای طول اسلاید فراهم می کند.

خطرات رایج سفتی مطبوعات و نحوه جلوگیری از آنها

خطر: بیش از حد تناژ و استفاده نادرست

بیش از حد تناژ یک خطر عملیاتی عمده در هر تاسیسات مهر زنی است. استفاده از پرس با 100% ظرفیت نامی آن برای تولید مداوم باعث انحراف بیش از حد می شود. قاب در هر ضربه به حداکثر حد الاستیک خود کشیده می شود. این ابزار را از بین می برد و خستگی ماشین را به سرعت تسریع می کند.

اندازه پرس را متناسب با کار انجام دهید. تناژ مهر زنی مورد نیاز باید بین 60 تا 80 درصد ظرفیت نامی دستگاه باشد. این بافر انحراف را به حداقل می رساند. این قاب را به خوبی در صلب ترین پنجره عملیاتی خود نگه می دارد. افزایش تناژ پرس ساده ترین و موثرترین راه برای افزایش استحکام موثر در کف مغازه است.

خطر: فونداسیون و نصب نامناسب

یک قاب سفت و سخت برای عملکرد صحیح به یک پایه پایدار نیاز دارد. نصب ناکافی فوراً یکپارچگی سازه را خراب می کند. قرار دادن پرس سنگین روی یک کف استاندارد 6 اینچی کارخانه باعث ترک خوردن بتن می شود. دستگاه به مرور زمان به طور ناهموار ته نشین می شود. این چرخش را به قاب وارد می کند قبل از اینکه حتی یک قسمت را چرخانده باشد.

از پدهای عایق لرزش مناسب استفاده کنید تا انرژی جنبشی را به طور ایمن در کف پخش کنید. دستگاه را دقیقاً با استفاده از سطوح ماشینکاری دقیق روی تخت تراز کنید. پرس های بزرگ به پایه های بتن مسلح نیاز دارند. گودال های عمیق با دوغاب اپوکسی تخصصی و مخلوط بتن، امواج ضربه گیر را از بقیه تاسیسات جدا می کند. یک ماشین صلب برای حفظ دقت خود نیاز به یک کف صلب دارد.

نتیجه گیری

• نرخ های ضایعات فعلی خود را حسابرسی کنید و مسائل مربوط به کیفیت لبه را بررسی کنید تا مشکلات احتمالی انحراف قاب را شناسایی کنید.

• سیاهههای مربوط به نگهداری قالب خود را از نظر علائم سایش ناهموار، ریزتراشه یا نیاز به تیز کردن مکرر بررسی کنید.

• تناژ واقعی و نیازهای بارگیری خارج از مرکز را برای همه قالب‌های پیشرونده فعال محاسبه کنید.

• قبل از خرید تجهیزات جدید، برای اجرای شبیه سازی انحراف برای ابزار خاص خود با یک سازنده پرس مشورت کنید.

ماشین ابزار Zhejiang Jinaolan که در سال 1983 تأسیس شد، پرس های مکانیکی و تجهیزات یکپارچه خط مهر زنی، از جمله سیستم های تغذیه، قالب ها و محلول های انتقال را توسعه می دهد. این شرکت با ظرفیت‌های پرس از 25 تا 2400 تن، از تولیدکنندگان در طراحی قاب، اتوماسیون و الزامات تولید با کاربردهای سخت‌گیرانه پشتیبانی می‌کند.

سوالات متداول

س: عمق گلو چه تأثیری بر پرس برقی دارد؟

پاسخ: عمق گلو در پرس‌های فریم C یک جلوه کنسول ایجاد می‌کند. عمق گلو بیشتر بخش بدون پشتیبانی قاب را افزایش می دهد. این منجر به تغییر شکل زاویه ای بیشتر تحت بار می شود. قوچ از بستر دور می‌شود و لرزش مهر و موم را افزایش می‌دهد و هم‌ترازی ابزار را از بین می‌برد.

س: تفاوت بین قدرت پرس و استحکام پرس چیست؟

پاسخ: استحکام پرس مانع از شکستن یا ترک خوردن دائم قاب در حداکثر تناژ می شود. سفتی پرس مانع از خم شدن یا کشش الاستیک قاب در طول ضربه می شود. یک پرس می تواند به اندازه کافی قوی باشد که از شکستگی جلوگیری کند، اما فاقد استحکام لازم برای مهر زنی دقیق است.

س: چرا پرس فریم H دقیق تر از پرس فریم C است؟

A: شکل H پشتیبانی متقارن را در هر چهار گوشه اسلاید فراهم می کند. این ساختار حلقه بسته، انحراف زاویه ای ذاتی در قاب های جلو باز C را حذف می کند. قوچ کاملاً موازی با بستر حرکت می کند و از فاصله های برش یکنواخت و تکرارپذیری دقیق در مرکز مرده پایین اطمینان می دهد.

س: سفتی ضعیف قاب چگونه بر عمر قالب تأثیر می گذارد؟

A: استحکام ضعیف باعث می شود که قوچ در طول چرخه مهر زنی به صورت جانبی جابجا شود. این کار پانچ را مجبور می کند که به سمت ماتریس قالب بزند. تماس فلز روی فلز باعث ایجاد ریزتراشه می شود که نیاز به تیز کردن مکرر دارد و طول عمر ابزار را به شدت کاهش می دهد.

س: شوک ناگهانی چیست؟

پاسخ: شوک ضربه ای زمانی رخ می دهد که مواد مهر شده به طور ناگهانی شکسته شوند. مقاومت فوراً به صفر می رسد. قاب پرس که تحت تناژ سنگین کشیده شده بود، به شدت به حالت استراحت خود باز می گردد. این باعث ایجاد تناژ معکوس شدید و ارتعاش مخرب می شود.

س: چرا فولادهای پیشرفته با استحکام بالا (AHSS) به پرس های سخت تری نیاز دارند؟

پاسخ: AHSS دارای استحکام کششی بسیار بالایی است. آنها به نیروهای برشی عظیم نیاز دارند و قبل از شکستگی فشار زیادی ایجاد می کنند. این باعث تولید انرژی شدیدی می شود. یک قاب پرس بسیار سفت و سخت برای جذب این شوک شدید بدون آسیب مکانیکی یا از دست دادن دقت مورد نیاز است.
