نحوه انتخاب پرس برق مناسب برای مهر زنی ورق

به دست آوردن یک دستگاه پرس قدرت نشان دهنده هزینه های سرمایه ای با ریسک بالا است که در آن دقت، سودآوری را دیکته می کند. تعیین بیش از حد تجهیزات بودجه تخصیص یافته را هدر می دهد و نیازمندی های تاسیسات را افزایش می دهد، در حالی که تعیین دقیق ابزارهای گران قیمت را از بین می برد، نرخ های غیرقابل قبولی را تولید می کند و در نهایت تولید را متوقف می کند. محیط های تولیدی به تجهیزاتی نیاز دارند که کاملاً با پارامترهای عملیاتی خاص هماهنگ باشد.

تطبیق قابلیت‌های پرس با نیازهای تولید، بسیار فراتر از بررسی تناژ است. مدیران تولید و مهندسان تولید باید یک ماتریس پیچیده از متغیرها، از جمله سفتی قاب، سرعت لغزش، معماری درایو، و ویژگی‌های مواد مانند گیج و استحکام کششی را ارزیابی کنند. در نظر گرفتن اندازه پرس به عنوان تنها معیار تصمیم گیری، ناگزیر به خرابی فاجعه بار تجهیزات یا تنگناهای عملیاتی شدید منجر می شود.

این چارچوب ارزیابی یک رویکرد سیستماتیک برای تراز کردن الزامات مهر زنی ورق فلزی با معماری صحیح ماشین ارائه می دهد. با تجزیه و تحلیل رفتار مواد، حجم تولید و محدودیت‌های تأسیسات، تیم‌های مهندسی می‌توانند تجهیزاتی را مشخص کنند که کیفیت قطعه ثابت را تضمین می‌کند و طول عمر ابزار را به حداکثر می‌رساند.

• تناژ یک خط پایه است، نه یک نتیجه: محاسبه ظرفیت پانچ مورد نیاز باید برای جلوگیری از سایش زودرس پرس، مقاومت برشی مواد، محیط قسمت و حاشیه ایمنی 20% را در نظر بگیرد.

• نوع درایو کاربرد را دیکته می کند: پرس های مکانیکی بر پر کردن سرعت بالا غالب هستند، در حالی که پرس های هیدرولیک نیروی پایدار مورد نیاز برای کشش عمیق را فراهم می کنند.

• استحکام قاب بر عمر ابزار تأثیر می‌گذارد: قاب‌های سمت راست مقاومت انحرافی بالاتری نسبت به قاب‌های C ارائه می‌کنند و به طور مستقیم هزینه‌های نگهداری قالب را در کاربردهای با تحمل بالا کاهش می‌دهند.

• اقتصاد بلندمدت فراتر از ماشین است: الزامات پایه تاسیسات، سازگاری اتوماسیون و پروفایل های مصرف انرژی به شدت بر ROI طولانی مدت تاثیر می گذارد.

چگونه نیازهای پرس پاور خود را تعریف کنیم

انتخاب تجهیزات مناسب با تجزیه و تحلیل دقیق قطعاتی که قصد تولید آن را دارید آغاز می شود. هر ویژگی ماده خام و جزء تمام شده به شدت بر مشخصات مکانیکی مورد نیاز تجهیزات مهر زنی تأثیر می گذارد. شما نمی‌توانید ماشینی را بدون اینکه قبل از این که دقیقاً به چه چیزی برخورد کند، با چه سرعتی برای ضربه زدن به آن نیاز دارد و قسمت نهایی چه تلورانس‌هایی باید داشته باشد، مشخص کنید.

مشخصات مواد

خواص فیزیکی فلز نیروی پایه مورد نیاز برای تغییر شکل یا برش آن را دیکته می کند. مواد مختلف مقاومت برشی و تسلیم بسیار متفاوتی از خود نشان می دهند. مهر زنی استاندارد 1.8 میلی متری فولاد نرم تجاری به مشخصات نیروی قابل پیش بینی نیاز دارد. با این حال، تلاش برای پردازش فولاد پیشرفته 1.8 میلی‌متری با مقاومت بالا (AHSS) یا آلیاژهای دوفاز، به تناژ بسیار بالاتر و استحکام ساختاری عظیم برای غلبه بر مقاومت شدید مواد در برابر تغییر شکل نیاز دارد.

آلومینیوم مجموعه ای کاملا متفاوت از چالش ها را ارائه می دهد. در حالی که آلومینیوم نرم‌تر است و به تناژ خام کمتری نیاز دارد، در حین عملیات شکل‌دهی مستعد زخم شدن و پارگی است. اغلب به پروفیل‌های ضربه‌ای تخصصی و کنترل دقیق سرعت لغزش نیاز دارد تا مواد به درستی در حفره قالب جاری شوند. تیم های مهندسی باید قبل از ارزیابی هر ماشین آلات، حداکثر ضخامت مواد، حداکثر استحکام کششی و حداکثر استحکام برشی را برای تمام مراحل تولید فعلی و آتی ثبت کنند.

اهداف حجم و سرعت تولید

الزامات توان عملیاتی، سرعت عملیاتی لازم را که بر حسب ضربه در دقیقه (SPM) اندازه گیری می شود، تعیین می کند. اجراهای سفارشی کم حجم، تغییرات سریع قالب، مناطق بستر در دسترس، و انعطاف پذیری راه اندازی را نسبت به سرعت خام اولویت دارند. برعکس، تولید مداوم با حجم بالا به تجهیزات بهینه شده برای دوچرخه سواری سریع و بدون وقفه و تغذیه خودکار مواد نیاز دارد.

عملیات شکل‌دهی سنگین و کشش عمیق به سرعت‌های آهسته‌تری نیاز دارد که معمولاً بین 10 تا 18 SPM است. این سرعت آهسته تر به مواد اجازه می دهد تا زمان کافی برای کشش و جریان بر روی پانچ بدون شکستگی داشته باشد. عملیات تخلیه استاندارد با سرعت بالا معمولا بین 125 تا 250 SPM اجرا می شود. برای کاربردهای پر سرعت فوق العاده بالا، مانند مهر زنی لمینیت های موتور الکتریکی، تجهیزات تخصصی می توانند تا 1800 SPM دست پیدا کنند. کارکردن دائمی ماشین با حداکثر SPM مطلق، سیستم های کلاچ و ترمز را به طور پیش از موعد تخریب می کند، بنابراین مهندسان معمولا ماشینی را مشخص می کنند که بتواند 20٪ سرعت بیشتری نسبت به نرخ تولید هدف داشته باشد.

الزامات فرآیند

عملیات فلزکاری مورد نظر گزینه های تجهیزات شما را محدود می کند. عملیات خالی کردن و سوراخ کردن شامل برش فلز است. این امر مستلزم یک نیروی ناگهانی و با ضربه زیاد دقیقاً در انتهای ضربه است. سکه کاری به نیروی عظیمی در فاصله بسیار کوتاه نیاز دارد تا فلز را به شکلی خاص فشرده کند، که مستلزم استحکام فوق العاده قاب برای جلوگیری از توقف پرس است.

کشش عمیق نیاز به فشار ثابت و یکنواخت در طول یک ضربه طولانی دارد تا فلز را بدون چروک شدن یا پاره شدن دیواره های جانبی به داخل حفره قالب بکشد. مهر زنی پیشرونده، که در آن یک نوار فلزی از طریق ایستگاه های متعدد در یک بلوک قالب تغذیه می کند، به دقت استثنایی نیاز دارد. ماشین باید هم ترازی کامل را در تمام ایستگاه ها به طور همزمان حفظ کند، که نیاز به قاب های بسیار سفت و سخت و یکپارچه سازی زمان بندی دقیق تغذیه دارد.

الزامات دقت

تلرانس قطعات تمام شده مستقیماً دقت مورد نیاز تجهیزات را دیکته می کند. الزامات دقیق دقیق، قاب های بسیار سفت و سختی را می طلبد که در برابر انحراف تحت بار مقاومت کنند. هنگامی که یک قاب منحرف می شود، پانچ و قالب تراز خود را از دست می دهند. حتی یک ناهماهنگی چند هزارم اینچ منجر به عدم تحمل قطعات، سایش سریع قالب و ضایعات بیش از حد می شود.

برنامه های کاربردی با دقت بالا به سیستم های هدایت اسلاید پیشرفته نیاز دارند. گاب های استاندارد چهار نقطه ای ممکن است برای خالی کردن اولیه کافی باشد، اما قالب های پیشرونده با تحمل محکم به سیستم های هدایت کننده گیب هشت نقطه ای نیاز دارند تا موازی شدید بین لغزش و بستر در کل ضربه حفظ شود. مهر زنی فلزی مقرون به صرفه بر به حداقل رساندن ضایعات و افزایش فواصل نگهداری قالب متکی است، که هر دو به شدت به دقت و استحکام ذاتی دستگاه انتخابی بستگی دارد.

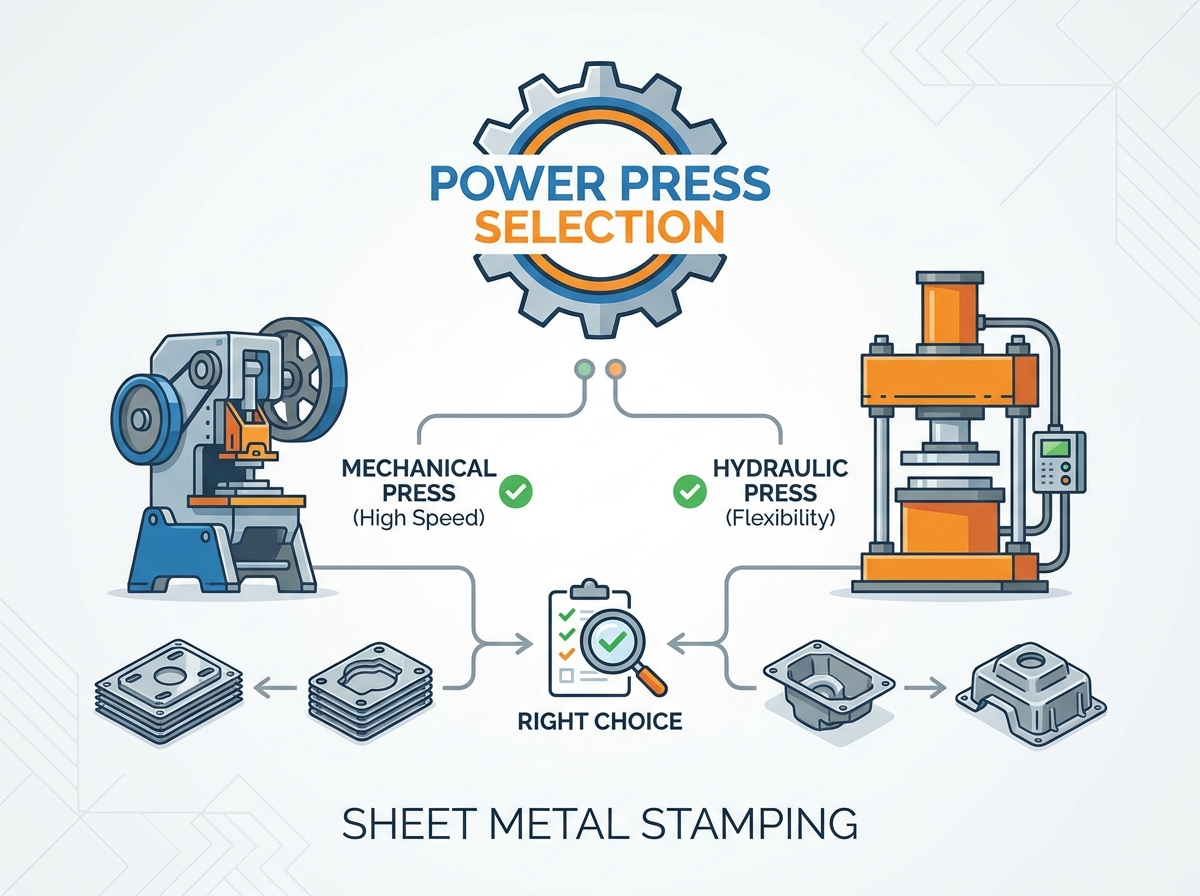

پرس های مکانیکی در مقابل هیدرولیک در مقابل سروو پاور

سیستم محرک نحوه ذخیره، انتقال و اعمال انرژی به قطعه کار را تعیین می کند. درک مکانیک هر نوع درایو برای تطبیق دستگاه با نیازهای خاص عملیات مهر زنی شما ضروری است. انتخاب معماری اشتباه درایو، گلوگاه های تولید و خرابی زودرس تجهیزات را تضمین می کند.

پرس های قدرت مکانیکی

سیستم های مکانیکی از یک موتور الکتریکی برای چرخاندن یک چرخ طیار بزرگ و سنگین استفاده می کنند و انرژی جنبشی را ذخیره می کنند. هنگامی که اپراتور یا سیستم اتوماسیون سکته مغزی را شروع می کند، یک کلاچ پنوماتیک یا هیدرولیک درگیر می شود و فلایویل چرخان را به یک میل لنگ یا میل خارج از مرکز متصل می کند. این شفت حرکت چرخشی را به حرکت خطی بالا و پایین اسلاید تبدیل می کند. هنگامی که کلاچ جدا می شود، یک ترمز سنگین، لغزش را در بالای حرکت متوقف می کند.

این ماشین‌ها به دلیل چرخه‌های سریع و تحویل انرژی قابل اعتماد، بر عملیات‌های پرسرعت، شکل‌دهی کم عمق و قالب‌های پیشرونده غالب هستند. ظرفیت استاندارد معمولاً بین 30 تا 600 تن است. محدودیت اولیه یک درایو مکانیکی این است که حداکثر نیروی نامی فقط در نزدیکی نقطه مرگ پایین (BDC) ضربه در دسترس است. اگر عملیات شما نیاز به تناژ بالا در سکته مغزی داشته باشد، یک پرس مکانیکی متوقف می شود. علاوه بر این، طول ضربه ثابت است، و سرعت لغزش را نمی توان در اواسط حرکت تنظیم کرد.

پرس های هیدرولیک پاور

سیستم های هیدرولیک با استفاده از فشار سیال نیرو تولید می کنند. یک موتور الکتریکی یک پمپ هیدرولیک را به حرکت در می آورد که روغن تحت فشار را وارد سیلندرهای بزرگ می کند. فشار بر روی پیستون های سیلندر، لغزش را به سمت پایین هدایت می کند. دریچه های متناسب جهت دار جریان سیال را کنترل می کنند و جهت و سرعت ضربه را دقیق تعیین می کنند.

این سیستم‌ها در کشش عمیق، شکل‌دهی پیچیده و کاربردهایی که نیاز به تناژ کامل و حداکثر در کل طول ضربه دارند، عالی هستند. از آنجایی که نیرو توسط فشار سیال به جای اتصال مکانیکی ایجاد می شود، طول ضربه کاملا قابل تنظیم است و فشار مکانیکی نمی تواند بیش از حد بارگذاری شود. با این حال، ماشین های هیدرولیک به طور کلی در SPM کندتر در مقایسه با همتایان مکانیکی کار می کنند. آنها همچنین پتانسیل نشت سیال را معرفی می کنند، به مبدل های حرارتی برای خنک نگه داشتن روغن نیاز دارند و نیاز به تعمیر و نگهداری دقیق پمپ ها، شیرها و آب بندی ها دارند.

پرس های قدرت سروو محور

فناوری سروو چرخ فلایویل، کلاچ و ترمز سنتی را با یک موتور سروو با گشتاور بالا و هدایت مستقیم که مستقیماً به محور محرک متصل می شود، جایگزین می کند. این معماری کنترل مطلق روی موقعیت، سرعت و نیروی اسلاید را در هر کسری از میلی متر در طول حرکت فراهم می کند.

سیستم های سرو برای شکل دهی با دقت بالا، پردازش مواد پیچیده مانند AHSS و کاربردهایی که نیاز به سرعت لغزش متغیر دارند، ایده آل هستند. اپراتورها می توانند پروفایل های سکته مغزی پیچیده را برنامه ریزی کنند. برای مثال، اسلاید می‌تواند به سرعت به مواد نزدیک شود، در مرحله شکل‌گیری واقعی به شدت کند می‌شود تا از پارگی جلوگیری شود، در پایین قرار گیرد تا بازگشت فنر مواد را کاهش دهد، و سپس به سرعت جمع شود. آنها همچنین می‌توانند در حالت آونگی کار کنند، بدون بازگشت به نقطه مرگ بالا، حرکت‌های کوتاه انجام دهند، که به شدت SPM را برای شکل‌دهی کم عمق افزایش می‌دهد. محدودیت اولیه، هزینه سرمایه اولیه به میزان قابل توجهی بالاتر و نیاز به پرسنل تعمیر و نگهداری تخصصی آموزش دیده در سروو الکترونیک پیشرفته است.

مشخصات کلیدی که هنگام انتخاب پرس پاور باید بررسی شوند

ارزیابی تنظیمات خاص ماشین نیاز به ترجمه معیارهای تولید شما به مشخصات مکانیکی دارد. این شامل محاسبات دقیق، درک کامل اصول مهندسی سازه و ارزیابی واقع بینانه از موجودی ابزار شما است.

محاسبه تناژ و ظرفیت پانچ مورد نیاز

تعیین نیروی دقیق مورد نیاز برای برش یا تشکیل یک قطعه از خرابی تجهیزات فاجعه بار جلوگیری می کند. حدس زدن تناژ بر اساس کارهای قبلی، مسیری سریع برای شکستن میل لنگ و قالب های شکسته است. برای عملیات برش و خالی کردن، فرمول استاندارد برای محاسبه نیروی مورد نیاز ساده است: محیط برش × ضخامت ماده × مقاومت برشی مواد.

با این حال، این محاسبه پایه برای تعیین کافی نیست پرس قدرت . مهندسان باید نیروی سلب را در نظر بگیرند. هنگامی که پانچ از درون فلز عبور می کند، مواد به محکمی پانچ را می گیرند. نیروی مورد نیاز برای بیرون کشیدن پانچ از مواد معمولاً 10 تا 20 درصد به کل تناژ مورد نیاز اضافه می کند. علاوه بر این، اعمال یک ضریب ایمنی استاندارد 20٪ تا 30٪ تضمین می کند که دستگاه به راحتی در محدوده خود کار می کند و از فشار موتور و خستگی ساختاری جلوگیری می کند.

یکی دیگر از عوامل مهم "تناژ معکوس" یا ضربه ناگهانی است. هنگامی که یک پانچ از مواد با استحکام بالا در طول یک عملیات خالی کردن سنگین می شکند، آزاد شدن ناگهانی انرژی ذخیره شده یک موج شوک شدید را از طریق اسلاید و قاب به بالا می فرستد. تناژ معکوس بیش از حد یاتاقان ها را از بین می برد، فریم ها را ترک می دهد و ابزار کاربید را می شکند. مشخص کردن ماشینی با جرم کافی، میله های محکم و قابلیت جذب ضربه خاص، این نیروی مخرب را کاهش می دهد.

انتخاب معماری قاب مطبوعاتی مناسب

قاب سازه باید نیروهای عظیم و مکرر را بدون خمش یا پیچش تحمل کند. دو معماری قاب اصلی بسته به اولویت‌های عملیاتی شما، مزایای متمایز و مبادلات شدیدی را ارائه می‌دهند.

C-Frame (قاب شکاف)

ماشین‌های فریم C دارای یک قاب به شکل حرف "C" هستند که جلو و هر دو طرف را کاملاً باز می‌کند. این طراحی دسترسی سه طرفه عالی را برای تغذیه دستی، تغییرات آسان قالب، و قسمت‌های گسترده یا ناهنجار را در خود جای می‌دهد که فراتر از تخت گسترش می‌یابند. آنها همچنین نیاز به ردپای کوچکتری در کف مغازه دارند که آنها را برای امکانات شلوغ ایده آل می کند.

معاوضه مهم، انحراف زاویه ای است. در زیر بارهای سنگین، جلوی باز "C" کمی باز می شود - پدیده ای که در طبقه مغازه به "خمیازه" معروف است. حتی چند هزارم اینچ خمیازه باعث پرتاب پانچ و مرگ خارج از تراز می شود. این ناهماهنگی سایش قالب را تسریع می‌کند، باعث ایجاد خراش روی قطعات نهایی می‌شود و الزامات دقت را در کاربردهای با تحمل بالا به شدت به خطر می‌اندازد. قاب‌های C برای تناژهای سبک‌تر، فضای خالی در مرکز و شکل‌دهی کم عمق مناسب‌تر هستند.

سمت راست (O-Frame)

قاب های سمت راست شامل یک تخت سنگین، یک تاج بالا و دو قائم عمودی جانبی هستند که شکل بسته "O" را تشکیل می دهند. چهار میله محکم فولادی به صورت عمودی از کل مجموعه عبور می کنند. در حین نصب، این میله های اتصال گرم می شوند و مهره ها سفت می شوند. همانطور که میله ها سرد و منقبض می شوند، کل قاب را تحت فشار عظیم قرار می دهند. این سیستم پشتیبانی چهار ستون از پیش بارگذاری شده عملاً انحراف زاویه ای را حذف می کند.

ماشین‌های سمت راست موازی شدید بین سرسره و بستر را حتی در حداکثر بارگذاری خارج از مرکز حفظ می‌کنند. آنها برای کاربردهای با تناژ بالا، عملیات قالب پیشرونده و هر فرآیندی که نیاز به دقت بسیار بالایی دارد، کاملا ضروری هستند. معاوضه ها شامل دسترسی محدود به قسمت ابزار (معمولاً محدود به شیشه های جلو و عقب) و ردپای فیزیکی به میزان قابل توجهی است.

طول ضربه، ارتفاع بسته و اندازه تخت

ابعاد فیزیکی تعیین می کند که آیا یک قالب خاص در دستگاه قرار می گیرد یا خیر. نادیده گرفتن این ابعاد در مرحله مشخصات، تجهیزات را برای ابزار موجود شما بی فایده می کند.

طول ضربه کل مسافتی است که اسلاید از نقطه مرگ بالا (TDC) تا نقطه مرگ پایین (BDC) طی می کند. سکته مغزی باید به اندازه کافی طولانی باشد تا عمق قطعه شکل گرفته را پاک کند و فضای کافی برای بیرون ریختن خودکار قطعه و تغذیه مواد فراهم کند. اگر ضربه خیلی کوتاه باشد، نمی توان قطعه را از قالب خارج کرد.

ارتفاع بسته فاصله از بالای تخت تا پایین سرسره زمانی که ضربه در BDC است و تنظیم اسلاید تا آخر است. این بعد حداکثر ارتفاع بلوک قالب قابل نصب را تعیین می کند. مهندسان باید سازگاری فضای قالب را تأیید کنند و ضخامت هر صفحه تقویت کننده یا سیستم های تغییر سریع قالب را در نظر بگیرند.

اندازه تخت (ابعاد چپ به راست و جلو به عقب) باید ابعاد فعلی ابزار را داشته باشد و در عین حال فضایی را برای قالب‌های پیشرونده آینده و بالقوه بزرگ‌تر ایجاد کند. تخت های کم اندازه منجر به برآمدگی ابزار می شود. هنگامی که یک قالب بر روی بستر آویزان می شود، باعث بارگذاری ناهموار، استرس شدید قاب و تخریب سریع غده های لغزنده می شود.

اتوماسیون و ادغام قابلیت ثانویه

عملیات مهر زنی مدرن برای دستیابی به تولید مقرون به صرفه به شدت به اتوماسیون متکی است. پرس های دستی مستقل به طور فزاینده ای در محیط های با تولید بالا نادر هستند. ماشین انتخابی باید به طور یکپارچه با تجهیزات جانبی ادغام شود.

سیستم‌های تغذیه، از جمله کویل‌های سنگین، صاف‌کننده‌های برقی، و فیدرهای سیم‌پیچ محور سروو، باید کاملاً با چرخه دستگاه هماهنگ شوند. مهندسان باید معماری کنترل را ارزیابی کنند تا از ارتباط یکپارچه بین رمزگذار پرس و خط تغذیه اطمینان حاصل کنند. اگر فیدر در حالی که قالب هنوز بسته است مواد را فشار دهد، باعث سقوط فاجعه‌بار قالب می‌شود.

قابلیت های ثانویه اغلب انتخاب تجهیزات نهایی را دیکته می کنند. ناک اوت به بیرون انداختن قطعات از نیمه بالایی قالب کمک می کند. بالشتک های قالب نصب شده در بستر، فشار کنترل شده ای به سمت بالا را در طول عملیات کشش عمیق برای صاف نگه داشتن قسمت خالی و جلوگیری از چروک شدن فراهم می کنند. تنظیمات پیشرفته ممکن است نیاز به ادغام با واحدهای ضربه زنی درون قالبی، سیستم های انتقال قطعات، یا نوار نقاله های حذف ضایعات خودکار داشته باشند. تجهیزات باید دارای رابط های مکانیکی لازم، پورت های پنوماتیک و منطق کنترل برای پشتیبانی از این عملکردهای حیاتی باشند.

نحوه مقایسه هزینه پرس پاور، کارایی و عمر ابزار

مشخص کردن ماشین آلات صنعتی مستلزم متعادل کردن هزینه سرمایه فوری در برابر معیارهای عملیاتی بلندمدت است. تیم های مهندسی باید چگونگی تاثیر معماری های مختلف بر راندمان کلی تولید و سربار تاسیسات را ارزیابی کنند.

هزینه سرمایه در مقابل کارایی عملیاتی

پیکربندی‌های مکانیکی استاندارد نشان‌دهنده هزینه سرمایه اولیه کمتر در مقایسه با جایگزین‌های پیشرفته مبتنی بر سروو هستند. برای خالی کردن اختصاصی و با حجم بالا قطعات ساده با استفاده از فولاد نرم، یک راه اندازی مکانیکی خروجی سریع و قابل اعتمادی را ارائه می دهد. با این حال، فناوری سروو تطبیق پذیری بی نظیری را ارائه می دهد. توانایی برنامه‌ریزی پروفیل‌های ضربه دقیق نرخ ضایعات مواد پیچیده را کاهش می‌دهد، عملیات تکمیل ثانویه را به حداقل می‌رساند و به یک ماشین اجازه می‌دهد کارهایی را انجام دهد که در غیر این صورت ممکن است به چندین ماشین اختصاصی نیاز داشته باشد. هزینه اولیه بالاتر سروو پرس اغلب با حذف مراحل پردازش پایین دست جبران می شود.

پروفایل مصرف انرژی

سیستم های محرک مختلف ویژگی های مصرف انرژی متمایز را نشان می دهند. یک فلایویل مکانیکی برای حفظ جرم چرخشی خود، حتی در زمان بیکاری بین ضربات یا در هنگام تغییر قالب، نیروی مداوم می کشد. در مقابل، سیستم‌های هیدرولیک و سروو از نیروی بر حسب تقاضا استفاده می‌کنند و جریان قابل توجهی را فقط در طول زمان شکل‌دهی واقعی می‌کشند. تاسیسات با اهداف دقیق مصرف انرژی باید این پروفایل ها را بر اساس برنامه های تولید خاص خود ارزیابی کنند. سروو پرس ها اغلب سیستم های بازیابی انرژی را در خود جای می دهند و انرژی ترمز را در بانک های خازن ذخیره می کنند تا در زمان ضربه بعدی از آن استفاده کنند و به طور قابل توجهی اوج تقاضای توان را صاف می کنند.

ابزار اقتصاد زندگی

ابزارآلات نشان دهنده یک هزینه هنگفت در حال انجام در مهر زنی فلز است. قالب های پراگرسیو کاربید با کیفیت بالا می تواند ده ها یا صدها هزار دلار هزینه داشته باشد. سرمایه گذاری بر روی یک قاب سمت راست بسیار سفت و سخت نیاز به هزینه اولیه بزرگتری نسبت به یک قاب C قابل مقایسه دارد. با این حال، حذف انحراف زاویه ای به شدت سایش در مشت و قالب را کاهش می دهد. افزایش فواصل بین تیز کردن قالب و تعمیر و نگهداری، هزینه تجهیزات اولیه بالاتر را به‌سرعت جبران می‌کند، به ویژه در کاربردهای با حجم بالا یا تحمل بالا.

قبل از نصب پرس پاور چه چیزی را باید بررسی کرد

نصب ماشین آلات صنعتی سنگین چالش های لجستیکی و ایمنی قابل توجهی را به همراه دارد. نادیده گرفتن محدودیت‌های تاسیسات در طول مرحله مشخصات منجر به افزایش هزینه‌های عظیم، آسیب‌های ساختاری و تاخیر در راه‌اندازی می‌شود.

فونداسیون و جداسازی ارتعاش

تجهیزات با تناژ بالا را نمی توان به سادگی روی یک کف بتنی استاندارد شش اینچی قرار داد. نیروهای دینامیکی تولید شده در حین عملیات به پایه های تخصصی نیاز دارند. تأسیسات اغلب نیاز به انجام آزمایش‌های باربری خاک، حفاری و ریختن گودال‌های بتن مسلح به شدت دارند که برای تحمل بارهای دینامیکی خاص دستگاه طراحی شده‌اند. علاوه بر این، مهندسان باید پایه‌های میرایی ارتعاش یا پدهای عایق را برای جلوگیری از آسیب امواج ضربه‌ای به ساختار ساختمان، ترک خوردن طبقات مجاور یا تداخل با تجهیزات ماشین‌کاری دقیق مجاور، مشخص کنند.

ایمنی و انطباق

بهره برداری از ماشین آلات سنگین مهر زنی خطرات ایمنی شدیدی را به همراه دارد. تمام تجهیزات باید کاملاً با استانداردهای OSHA 1910.217 و ANSI B11.1 مطابقت داشته باشند. مشخصات باید شامل قابلیت اطمینان کنترل باشد و اطمینان حاصل کند که خرابی یک جزء در سیستم کنترل منجر به ضربه ناخواسته نمی شود. یکپارچه‌سازی‌های ایمنی مورد نیاز شامل پرده‌های سبک، کنسول‌های کنترل دو دستی، محافظ فیزیکی محیطی، و قفل‌های مکانیکی سنگین (بلوک‌های ایمنی) برای روش‌های نگهداری قالب هستند.

تعمیر و نگهداری و در دسترس بودن قطعات

زمان توقف برنامه های تولید را از بین می برد. خرید برندهای مبهم یا تجهیزات پشتیبانی نشده خطرات شدیدی را در مورد در دسترس بودن قطعات ایجاد می کند. تیم‌های مهندسی باید اطمینان حاصل کنند که اجزای جایگزین حیاتی - مانند صفحات کلاچ پنوماتیک، لنت‌های ترمز، مهر و موم هیدرولیک، سوئیچ‌های محدود بادامک چرخشی و موتورهای محرک - به آسانی در دسترس هستند. مشارکت با تولیدکنندگان معتبر، دسترسی به پشتیبانی فنی، قطعات استاندارد شده را تضمین می کند و مدت زمان قطعی های مربوط به تعمیر و نگهداری را به حداقل می رساند.

نتیجه گیری

انتخاب تجهیزات مناسب یک تقاطع محاسبه‌شده بین سنج مواد، عملیات مورد نظر، الزامات دقیق دقیق و حجم تولید پیش‌بینی‌شده است. هیچ راه حل جهانی وجود ندارد. موفقیت به طور کامل به تطبیق قابلیت های مکانیکی با نیازهای مهندسی خاص و محدودیت های تاسیسات بستگی دارد.

برای پیمایش در این فرآیند پیچیده مشخصات، این مراحل عملی بعدی را دنبال کنید:

1. قبل از مشاهده مشخصات دستگاه، موجودی قالب فعلی و پیش‌بینی‌شده خود را بررسی کنید تا ارتفاع بسته، طول ضربه و اندازه تخت را مستند کنید.

2. حداکثر تناژ مورد نیاز برای ضخیم ترین و با بالاترین استحکام مواد خود را محاسبه کنید، دقیقاً با اعمال حاشیه ایمنی 20٪ و در نظر گرفتن نیروی سلب.

3. ظرفیت بار کف تاسیسات، فاصله جرثقیل سقفی و توان الکتریکی موجود را ارزیابی کنید تا اندازه ماشین‌های ناسازگار را در مراحل اولیه رد کنید.

4. مستقیماً با یک مهندس برنامه‌های کاربردی مشورت کنید تا یک بررسی قابلیت سفارشی انجام دهید و تأیید کنید که نوع درایو و معماری قاب انتخابی شما با عملیات شکل‌دهی خاص شما همخوانی دارد.

ماشین ابزار Zhejiang Jinaolan که در سال 1983 تأسیس شد، پرس های مکانیکی و تجهیزات یکپارچه خط مهر زنی، از جمله سیستم های تغذیه، قالب ها و محلول های انتقال را تولید می کند. این شرکت با ظرفیت‌های پرس مکانیکی از 25 تا 2400 تن، از تولیدکنندگانی که به دنبال راه‌حل‌های هماهنگ برای کاربردهای مهر زنی خودکار و دقیق فلز هستند، پشتیبانی می‌کند.

سوالات متداول

س: چگونه تناژ مورد نیاز برای پرس قدرت را محاسبه کنم؟

پاسخ: نیروی برش مورد نیاز را با ضرب کل محیط برش در ضخامت ماده و مقاومت برشی ماده محاسبه کنید. 10% تا 20% را برای نیروی سلب اضافه کنید و سپس ضریب ایمنی 20% تا 30% را برای تعیین تناژ مورد نیاز نهایی اعمال کنید. این تضمین می کند که دستگاه در حین کار بیش از حد بارگذاری نشود.

س: تفاوت بین پرس قدرت مکانیکی و هیدرولیک چیست؟

A: یک ماشین مکانیکی از یک چرخ فلایو و کلاچ موتوری برای به حرکت درآوردن میل لنگ استفاده می کند که سرعت های بالا اما حداکثر نیرو را فقط در قسمت پایینی حرکت ایجاد می کند. یک ماشین هیدرولیک از فشار سیال و سیلندرها استفاده می کند که سرعت های آهسته تری را ارائه می دهد اما تناژ کامل و قابل تنظیم را در کل طول حرکت ارائه می دهد.

س: یک پرس پرس مکانیکی استاندارد با چه سرعتی می تواند کار کند؟

A: سرعت ها به طور گسترده ای بر اساس کاربرد و طراحی متفاوت است. عملیات شکل دهی سنگین ممکن است با 10 تا 18 ضربه در دقیقه (SPM) انجام شود. خالی کردن استاندارد با سرعت بالا معمولاً بین 125 تا 250 SPM عمل می کند. ماشین‌های تخصصی و با سرعت فوق‌العاده برای قطعات کوچک می‌توانند تا 1800 SPM دست پیدا کنند.

س: مزیت پرس پاور سمت راست نسبت به فریم C چیست؟

پاسخ: قاب های سمت راست دارای پشتیبانی چهار ستون هستند که عملاً انحراف زاویه ای (خمیازه کشیدن) را تحت بارهای سنگین حذف می کند. این استحکام فوق العاده تراز دقیق بین پانچ و قالب را حفظ می کند و عمر ابزار را افزایش می دهد و دقت بالایی را تضمین می کند. قاب‌های C دسترسی بهتری دارند اما در هنگام مهر زنی سنگین دچار انحراف می‌شوند.

س: آیا می توانم از همان پرس قدرت برای ترسیم خالی و عمیق استفاده کنم؟

A: در حالی که با فناوری پیشرفته سروو امکان پذیر است، از نظر مکانیکی با تجهیزات استاندارد دشوار است. خالی کردن نیاز به نیروی ضربه با سرعت بالا در پایین ضربه (ایده آل برای مکانیکی) دارد، در حالی که کشش عمیق نیاز به فشار آهسته تر و پایدار در طول یک ضربه طولانی دارد (ایده آل برای هیدرولیک).

س: چگونه ضخامت مواد بر انتخاب پرس قدرت تأثیر می گذارد؟

پاسخ: مواد ضخیم‌تر برای برش یا شکل‌گیری به نیروی بیشتری نیاز دارند. افزایش ضخامت مواد، ظرفیت توناژ بالاتر، قاب سفت‌تر برای کنترل تنش‌های افزایش‌یافته بدون انحراف و به طور بالقوه یک نوع درایو متفاوت برای مدیریت جریان مواد و ضربه ناگهانی را تعیین می‌کند.

س: تناژ معکوس در مهر زنی فلز چیست؟

A: توناژ معکوس یا ضربه ناگهانی در هنگام خالی کردن زمانی رخ می دهد که پانچ از مواد می شکند. آزاد شدن ناگهانی فشار ایجاد شده، یک موج شوک شدید را به قاب و سیستم محرک دستگاه باز می گرداند. تناژ معکوس بیش از حد باعث خستگی شدید ساختاری و خرابی زودرس قطعات می شود.
