C Frame Press در مقابل H Frame Press: تفاوت های کلیدی توضیح داده شده است

انتخاب ساختار غلط پرس هیدرولیک به طور مستقیم بر عمر قالب، نرخ ضایعات و راندمان کلی تولید تأثیر می گذارد. این باعث می شود که انتخاب ساختاری اولیه به یک تصمیم مهم برای هزینه سرمایه تبدیل شود. مدیران تاسیسات و مهندسان تولید با یک عمل متعادل کننده دائمی روبرو هستند. شما باید نیاز به دسترسی اپراتور، قابلیت حمل و زمان چرخه سریع را در مقابل الزامات سختگیرانه ساختاری، تناژ بالا و تلورانس‌های دقیق بسنجید.

این راهنما واقعیت های مهندسی یک پرس قاب C در مقابل پرس فریم H را تجزیه می کند . ما یک چارچوب ارزیابی فنی مبتنی بر محدودیت‌های انحراف، محدودیت‌های فضای کف و معیارهای عملکرد خاص برنامه ارائه می‌کنیم. درک این متغیرها تضمین می کند که تجهیزات شما کاملاً با خواسته های فروشگاه شما مطابقت دارند. شما یاد خواهید گرفت که چگونه هندسه قاب سایش ابزار را تعیین می کند، چگونه چیدمان تسهیلات بر انتخاب پرس تأثیر می گذارد، و چگونه یک استراتژی پرس دوگانه برای حداکثر کارایی تولید به کار می گیرد.

خوراکی های کلیدی

• استحکام ساختاری در مقابل دسترسی: پرس‌های فریم H استحکام فوق‌العاده و توزیع یکنواخت نیرو را برای کارهای با تناژ بالا و دقیق ارائه می‌دهند، در حالی که پرس‌های فریم C دسترسی سه‌طرفه را برای عملیات‌های دستی یا نیمه خودکار سریع فراهم می‌کنند.

• عامل "خمیازه": پرس های فریم C در معرض انحراف زاویه ای (خمیازه کشیدن) تحت بارهای اوج هستند که در صورت استفاده نادرست برای کارهای با دقت بالا می تواند سایش ابزار را تسریع کند.

• رد پای، تحرک و تأثیر تسهیلات: قاب‌های C به فضای کمتری برای کف نیاز دارند، قابلیت حمل بیشتری را برای تولید سلولی ارائه می‌دهند و به ندرت به پایه‌های تخصصی نیاز دارند. برعکس، قاب‌های H با تناژ بالا نیاز به ردپاهای بزرگ‌تری دارند و اغلب به نصب بتن آرمه به عنوان وسایل دائمی نیاز دارند.

• نسبت هزینه به ارزش: فریم های C هزینه سرمایه اولیه کمتری را برای وظایف سبک به متوسط ​​و کارهای روزمره ارائه می دهند. قاب های H هزینه بالاتر خود را از طریق عمر قالب و قابلیت طولانی مدت در شکل دهی سنگین و جابجایی قطعات بزرگ توجیه می کنند.

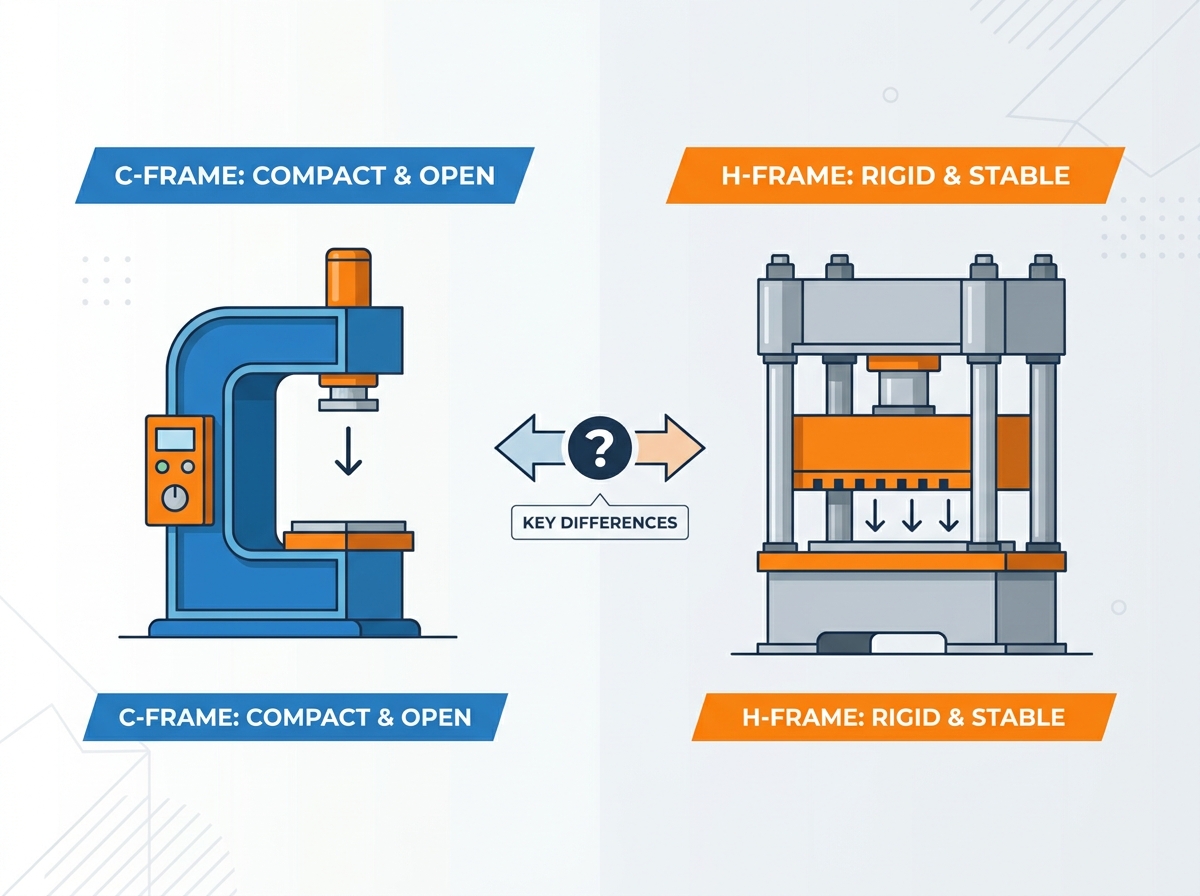

C Frame در مقابل H Frame Press: تفاوت های ساختاری کلیدی

تعریف یکپارچگی ساختاری مستلزم نگاه کردن به تلورانس های تولیدی و گردش کار عملیاتی است. یک قاب پرس باید در برابر نیروهای عظیم ایجاد شده در طول چرخه مهر زنی یا شکل دهی مقاومت کند. اگر قاب خم شود، قوچ و صفحه تقویت کننده موازی بودن را از دست می دهند. این ناهماهنگی مستقیماً به قطعه کار و ابزار منتقل می شود. ارزیابی معماری قاب اولین قدم در تطبیق یک ماشین با نیازهای تولید شما است.

C-Frame Mechanics (Gap Frame)

پرس فریم C دارای طراحی با شکاف باز شبیه حرف "C" است. این معماری بر یک ستون پشتی بزرگ تکیه دارد تا تاج بالایی و سیلندر هیدرولیک را پشتیبانی کند. جلو و کناره ها کاملا باز می مانند. این طراحی باز مجموعه خاصی از رفتارهای فیزیکی را تحت بار ایجاد می کند.

از آنجا که نیروی فشار در جلوی "C" اعمال می شود در حالی که تکیه گاه ساختاری در پشت قرار دارد، یک بازوی لحظه ای ایجاد می شود. هنگامی که سیلندر هیدرولیک گسترش می یابد و با مقاومت مواجه می شود، نیرو روی تاج به بالا و روی تخت به پایین فشار می آورد. ستون عقب به عنوان تکیه گاه عمل می کند. این مدل فیزیک به این معنی است که قاب باید به طور استثنایی در پشت ضخیم باشد تا در برابر خم شدن مقاومت کند. سازندگان اغلب صفحات فولادی سنگین را جوش می دهند تا ستون فقرات سفت و سخت را تشکیل دهند.

با وجود این چالش ساختاری، طراحی شکاف باز آزادی عملیاتی بی نظیری را ارائه می دهد. اپراتورها به محل کار دسترسی سه جانبه دارند. این هندسه به شدت بر استراتژی های جابجایی مواد در طبقه مغازه تأثیر می گذارد.

• اپراتورها به راحتی می توانند مواد بلند یا نامناسب را از میان شکاف های جانبی بدون مانع بلغزند.

• سیستم های حذف ضایعات و نوار نقاله ها می توانند مستقیماً در کنار تخت پرس قرار گیرند.

• تنظیمات ابزار نیاز به دستیابی و خم شدن کمتری دارد و ارگونومی کلی را برای تکنسین های راه اندازی بهبود می بخشد.

• بازوهای رباتیک مسیرهای روشنی برای انتخاب و قرار دادن اجزا در طول چرخه های خودکار دارند.

• تیم های تعمیر و نگهداری می توانند بدون حرکت در اطراف ستون های جانبی سنگین به خطوط هیدرولیک و نقاط روغن کاری دسترسی داشته باشند.

مکانیک قاب H (سمت راست / 4 پست)

پرس فریم H از طراحی قاب بسته استفاده می کند. این سازه معمولاً از چهار ستون عمودی سنگین (طراحی میله کراواتی) یا دیوارهای جانبی عمودی جامد (طراحی سمت راست) تشکیل شده است. تاج، تخت، و تکیه گاه های جانبی یک حلقه کامل و ناگسستنی شبیه "H" یا یک جعبه جامد را تشکیل می دهند.

این حلقه بسته فیزیک عمل پرس را به طور کامل تغییر می دهد. هنگامی که قوچ به سمت پایین فشار می آورد، نیروهای مخالف مستقیماً به سمت ستون های عمودی حرکت می کنند. بازوی لحظه ای وجود ندارد. بار به طور مساوی در کل صفحه توزیع می شود. حلقه ساختاری شامل نیروهای عملیاتی به طور کامل در محور عمودی است. در طرح های میله ای، میله های فولادی عظیم از میان ستون ها عبور می کنند. این میله ها به صورت هیدرولیکی کشش یا منقبض می شوند تا کل قاب را در فشار ثابت نگه دارند.

از آنجایی که نیرو به صورت عمودی مهار می شود، قوچ موازی شدید با بستر حفظ می کند. قاب به عقب خم نمی شود. این توزیع یکنواخت نیرو به قاب‌های H اجازه می‌دهد تا بدون به خطر انداختن هندسه ساختاری، تناژ عظیمی را تحمل کنند. مبادله دسترسی محدود است. اپراتورها فقط می توانند قطعات را از جلو یا عقب بارگیری کنند، زیرا ستون های جانبی حرکت جانبی را مسدود می کنند.

مقایسه عملکرد قاب C در مقابل H Frame Press

مقایسه معماری قاب مستلزم بررسی نحوه عملکرد آنها در شرایط استرس است. تناژ خام، محدودیت های انحراف، و سرعت چرخه دیکته می کند که کدام پرس متعلق به طبقه مغازه شما باشد. شما باید ارزیابی کنید که هر طرح چگونه نیازهای فیزیکی خاص ابزار شما را برطرف می کند.

ظرفیت تناژ و توزیع نیرو

تناژ حداکثر نیرویی که یک پرس می تواند اعمال کند را دیکته می کند. قاب های C و H به دلیل طراحی های فیزیکی، براکت های تناژ متفاوتی را اشغال می کنند. فریم‌های C معمولاً در ظرفیت‌های پایین‌تر به حداکثر می‌رسند. اکثر قاب های استاندارد C بین 10 تا 250 تن کار می کنند. فشار دادن یک طرح تک ستونی بیش از 250 تن به یک قاب عقب غیرعملی بزرگ و سنگین نیاز دارد تا از شکست ساختاری جلوگیری شود. فولاد مورد نیاز برای جلوگیری از خمش برای تولید اقتصادی بسیار حجیم می شود.

فریم های H به راحتی به هزاران تن تبدیل می شوند. طراحی چهار پایه یا سمت راست، به طور موثر مقیاس نیروی عظیم را کنترل می کند. معمولاً قاب‌های H را در وزن‌های 500، 1000 یا حتی 5000 تن در کاربردهای صنعتی سنگین مانند آهنگری هوافضا یا مهر زنی پانل‌های خودرو مشاهده خواهید کرد.

توزیع نیرو نیز بسیار متفاوت است. در یک قاب C، نیرو در نزدیکی مرکز قوچ متمرکز می شود، اما تحت بار سنگین اندکی به سمت ستون عقب متمایل می شود. بارگذاری خارج از مرکز در یک قاب C استرس قاب را تشدید می کند. در یک قاب H، نیرو به طور مساوی در کل بستر توزیع می شود. این توزیع یکنواخت به فریم های H اجازه می دهد تا از صفحات تقویت کننده عظیم برای قالب های بزرگ مترقی استفاده کنند. فشار از مرکز تا لبه های بیرونی ابزار ثابت باقی می ماند و کیفیت قطعه یکنواخت را تضمین می کند.

انحراف زاویه ای ("خمیازه") و تحمل دقیق

انحراف زاویه ای، که معمولاً "خمیازه" نامیده می شود، مهم ترین معیار عملکرد هنگام ارزیابی این پرس ها است. خمیازه در فریم های C زمانی اتفاق می افتد که جلوی باز تحت بار اوج به سمت بالا خم می شود. "C" به معنای واقعی کلمه تلاش می کند تا باز شود.

وقتی قاب خمیازه می‌کشد، قوچ کمی به سمت جلو متمایل می‌شود. موازی بودن با صفحه تقویت کننده را از دست می دهد. حتی انحراف چند هزارم اینچ باعث ایجاد مشکلات شدید برای ابزارهای با تحمل محکم می شود. پانچ ها با زاویه وارد ماتریس قالب می شوند. این ورودی ناهموار لبه های ابزار را برش می دهد. ضربه زدن روی پهلوهای پانچ اتفاق می افتد. شما سایش زودرس قالب، افزایش فرز روی قطعات مهر و موم شده و تعمیر و نگهداری مکرر ابزار را تجربه خواهید کرد.

فریم های H خمیازه را از بین می برند. حلقه ساختاری بسته از خم شدن تاج به سمت بالا جلوگیری می کند. قوچ در تمام طول حرکت کاملاً موازی با بستر باقی می ماند. این مشخصه انحراف صفر، فریم های H را برای مهر زنی پیشرونده با دقت بالا الزامی می کند. اگر قطعات شما نیاز به موازی سازی دقیق و تلرانس میکروسکوپی دارند، قاب بسته تنها انتخاب مهندسی مناسب است.

سرعت چرخه و حجم تولید

سرعت حرکت هیدرولیک به پیکربندی پمپ و سیلندر بستگی دارد، اما طراحی قاب بر زمان کلی چرخه تولید تأثیر می گذارد. فریم های C اغلب چرخه های کلی سریعتر را برای قطعات کوچکتر تسهیل می کنند.

طراحی باز این امکان را به اپراتورها می دهد تا قسمت های خالی را بارگذاری کنند و قطعات تمام شده را به سرعت حذف کنند. هیچ ستون جانبی برای حرکت در اطراف وجود ندارد. برای عملیات دستی یا نیمه خودکار، این مزیت ارگونومیک در هر چرخه چند ثانیه کاهش می یابد. در طی یک جابجایی، این ثانیه های ذخیره شده به حجم تولید به میزان قابل توجهی برای قطعات کوچک تا متوسط ​​تبدیل می شود. پرده های سبک را می توان به راحتی نصب کرد تا از طرف های باز محافظت کند بدون اینکه مانع دسترسی شود.

فریم های H به دلیل دسترسی محدود، معمولاً در عملیات دستی کندتر می شوند. اپراتورها باید مستقیم به داخل بروند و مستقیماً بیرون بکشند. با این حال، هنگامی که با فیدرهای سیم پیچ پیوسته و قالب های خودکار پیشرونده جفت می شوند، فریم های H به حجم تولید عظیمی دست می یابند. پرس به طور مداوم کار می کند در حالی که سروو فیدر مواد را از جلو و عقب رانده می کند. استحکام قاب اجازه می دهد تا نرخ ضربه بالاتر در تنظیمات خودکار بدون آسیب رساندن به ابزار.

فضای کف، دسترسی، و الزامات اتوماسیون

انتخاب پرس فراتر از قطعه کار است. شما باید نحوه تعامل دستگاه با ساختمان شما، اپراتورها و سیستم های جابجایی مواد را ارزیابی کنید. پرس که متناسب با قسمت شما باشد اما کف شما را بشکند، نصب ناموفق است.

رد پا، فضای کف و تحرک

فضای طبقه، املاک و مستغلات ممتاز در هر مرکز تولیدی است. فریم‌های C نسبت به فریم‌های H با تناژ معادل به متراژ مربع کمتری نیاز دارند. ردپای جمع و جور آنها به شما امکان می دهد آنها را در گوشه های محکم قرار دهید یا آنها را مستقیماً در خطوط مونتاژ موجود ادغام کنید.

قابل حمل بودن یک مزیت عمده برای طراحی های قاب شکاف است. شما به راحتی می توانید اکثر قاب های C را با یک لیفتراک استاندارد سنگین جابجا کنید. این تحرک از اصول تولید ناب پشتیبانی می کند. اگر نیاز به پیکربندی مجدد طرح تولید سلولی برای اجرای محصول جدید دارید، به سادگی فریم C را جدا کرده و آن را به مکان جدید هدایت کنید. آنها به ندرت نیاز به نصب دائمی یا لنگرهای تخصصی دارند.

فریم های H با تناژ بالا، وسایل دائمی هستند. آنها ردپای بزرگ می خواهند. آنها همچنین به فاصله ارتفاع عمودی قابل توجهی برای تاج و مخزن هیدرولیک نیاز دارند. نصب یک قاب 500 تنی H اغلب شامل ریگرهای تخصصی، جرثقیل های پل سقفی و تغییرات اساسی در تاسیسات است. شما نمی توانید به راحتی یک فریم H را پس از نصب آن جابه جا کنید.

دسترسی اپراتور و ارگونومی

ارگونومی به طور مستقیم بر خستگی و ایمنی اپراتور تأثیر می گذارد. قاب C در این دسته برای عملیات دستی برتری دارد. ضلع های باز به اپراتورها اجازه می دهد تا هندسه های پیچیده قطعات را بدون فشار دستکاری کنند. اگر قطعه ای نیاز به خم شدن روی چندین محور داشته باشد، اپراتور می تواند قطعه را آزادانه از میان شکاف های جانبی بچرخاند.

فریم های H دسترسی را محدود می کند. اپراتورها باید مستقیماً در مقابل دستگاه بایستند. بارگیری قطعات سنگین یا نامناسب مستلزم رسیدن به عمق تخت پرس است. این دسترسی محدود از جلو به عقب تعیین موقعیت دقیق اپراتور را تعیین می کند. برای کاهش فشار ارگونومیک بر روی قاب‌های H، تسهیلات اغلب باید روی بالابرهای قالب، نوار نقاله‌ها یا کمک‌های بارگیری رباتیک سرمایه‌گذاری کنند.

اتوماسیون و ادغام ابزار

هر دو معماری از اتوماسیون پشتیبانی می کنند، اما آنها به طور متفاوتی با تجهیزات جانبی ادغام می شوند.

قاب‌های C کاملاً با سیستم‌های رباتیک انتخاب و مکان جفت می‌شوند. یک بازوی رباتیک می تواند در کنار پرس بنشیند، جای خالی را بارگذاری کند، منتظر سکته مغزی بماند و قسمت تمام شده را بدون مسدود کردن ایستگاه اپراتور جلویی جدا کند. تعویض ابزار نیز سریعتر است. تکنسین ها می توانند قالب ها را از سه جهت مختلف به داخل و خارج کنند.

فریم های H به بهترین وجه با فیدرهای کویل سنگین و خردکن های ضایعاتی ادغام می شوند. مواد به صورت خطی از طریق دستگاه تغذیه می شود. با این حال، تغییر ابزار بیشتر طول می کشد. از آنجا که ستون های جانبی دسترسی جانبی را مسدود می کنند، تکنسین ها باید قالب های سنگین را از جلو یا عقب بارگذاری کنند. این اغلب به گاری های مخصوص قالب، لیفتراک های سنگین یا جرثقیل های سقفی نیاز دارد تا ابزار را به طور ایمن بین ستون ها قرار دهند.

زمان انتخاب یک قاب C یا H Frame Press

تطبیق قاب با برنامه از خرابی زودرس دستگاه جلوگیری می کند و کیفیت محصول را تضمین می کند. فرآیندهای مختلف تولید، رفتارهای ساختاری خاصی را می طلبد. استفاده از هندسه فریم اشتباه در یک فرآیند سخت، خرابی بیش از حد را تضمین می کند.

موارد استفاده ایده آل برای پرس های C-Frame

فریم های C بر مونتاژ تولید روزانه غالب هستند. آنها اسب های کار تولید سبک هستند. سرعت و دسترسی آنها آنها را برای عملیاتی که نیاز به مداخله دستی مکرر دارند عالی می کند.

• عملیات پرچین و چنگ زدن که در آن اپراتورها به صورت دستی مجموعه های کوچک را قرار می دهند.

• سوراخ کردن و سوراخ کردن سبک ورق فلزی با گیج نازک.

• سکه زدن نمادها یا نشانه های کوچک در جایی که نیازی به تناژ شدید نیست.

• صاف کردن شفت ها یا میله هایی که اپراتور باید قطعه را از زوایای مختلف به صورت بصری بازرسی کند.

• تنظیمات تولید سلولی که نیاز به تغییر مکان مکرر دستگاه دارند.

• برش دادن اجزای دایکاست که در آن ضایعات به راحتی از طریق دو طرف باز می ریزند.

موارد استفاده ایده آل برای پرس های فریم H

فریم‌های H کار بلند کردن سنگین را انجام می‌دهند. هنگامی که فرآیند مقاومت زیادی ایجاد می کند یا نیاز به دقت مطلق دارد، باید یک قاب H را مشخص کنید. ساختار سفت و سخت تضمین می کند که ابزارها در این فرآیند زنده می مانند.

• کشش عمیق فلزات که برای جلوگیری از پارگی نیاز به فشار یکنواخت در سطح وسیعی دارد.

• شکل دهی و خمش سنگین صفحات فولادی ضخیم یا اجزای سازه ای.

• مهر زنی پیشرونده با دقت بالا که در آن هرگونه انحراف زاویه ای ابزار کاربید را از بین می برد.

• فشرده سازی فلزات پودری متراکم به شکل جامد.

• پردازش قطعات بزرگ که از نظر فیزیکی از عمق گلوی هر قاب C موجود بیشتر است.

• خالی کردن فولادهای پیشرفته با استحکام بالا (AHSS) که نیروهای معکوس شدیدی را ایجاد می کند.

استراتژی دو پرس: بهینه سازی گردش کار در طبقه فروشگاه

امکانات تولیدی با حجم بالا به ندرت به یک معماری پرس تکیه می کنند. در عوض، آنها هر دو نوع را به صورت پشت سر هم به کار می گیرند تا گردش کار را بهینه کنند و از سرمایه گذاری تجهیزات خود محافظت کنند. این استراتژی فشار دوگانه، وظایف خاص را به مناسب ترین دستگاه هدایت می کند.

منطق سرراست است. شما مونتاژ روز به روز با سرعت بالا و پانچ سبک را به فریم های C هدایت می کنید. این باعث می شود تولید به سرعت حرکت کند و از زمان بارگیری دستی سریع بهره می برد. شما قاب‌های H را صرفاً برای کارهای سنگین، با دقت حساس یا بزرگ رزرو می‌کنید.

با دور نگه داشتن کارهای سنگین از فریم های C، از خستگی فریم و خمیازه کشیدن جلوگیری می کنید. با دور نگه داشتن مونتاژ نور از فریم های H، از ایجاد تنگنا در قوی ترین ماشین های خود با کارهای ساده جلوگیری می کنید. این مسیریابی استراتژیک طول عمر هر دو نوع پرس را به حداکثر می‌رساند و بازده کلی کف مغازه را بهینه می‌کند. یک مرکز به خوبی برنامه ریزی شده ممکن است دارای یک خط مرکزی از قاب های سنگین H برای پر کردن و شکل گیری اولیه باشد که توسط سلول های ماهواره ای قاب های C برای مونتاژ ثانویه و درج سخت افزار احاطه شده است.

خطرات رایج قاب C و H Frame Press و نحوه کاهش آنها

هر نصب تجهیزات خطرات ذاتی را به همراه دارد. درک محدودیت‌های معماری انتخابی به شما امکان می‌دهد کنترل‌های مهندسی را قبل از شروع تولید اجرا کنید. برنامه ریزی پیشگیرانه از خرابی فاجعه بار ابزار و آسیب تاسیسات جلوگیری می کند.

غلبه بر خطرات انحراف C-Frame

اگر باید از یک فریم C برای فرآیندی که به حداکثر ظرفیت خود نزدیک می شود استفاده کنید، باید خطر انحراف زاویه ای را کاهش دهید. نادیده گرفتن خمیازه ابزار شما را از بین می برد.

ابتدا در مرحله خرید یک قاب با وظیفه سنگین تر را مشخص کنید. به دنبال مدل هایی با ستون های عقب تقویت شده و صفحات جانبی ضخیم تر باشید. دوم، پرس را بسیار کمتر از حداکثر تناژ نامی آن کار کنید. اگر به 100 تن نیرو نیاز دارید، یک پرس 150 تنی بخرید. دویدن با ظرفیت 60 درصد به طور قابل توجهی انعطاف فریم را کاهش می دهد.

در نهایت، از مجموعه های قالب با پین ها و بوش های راهنمای سنگین استفاده کنید. پین‌های راهنما، نیمه‌های قالب بالایی و پایینی را مجبور می‌کنند تا در یک راستا باقی بمانند و مقداری از تنش جانبی ناشی از خمیازه کشیدن قاب را جذب کنند. در حالی که این کار سایش را به جای قاب به پین ​​های راهنما منتقل می کند، تعویض پین ها بسیار ارزان تر از جایگزینی پانچ کاربید شکسته است. همچنین می‌توانید مانیتورهای انحرافی را نصب کنید که در صورت فراتر رفتن خمیازه از آستانه برنامه‌ریزی شده، فشار را متوقف می‌کنند.

مدیریت فضای H-Frame و محدودیت های دسترسی

نصب یک قاب H نیاز به برنامه ریزی تسهیلات گسترده دارد. شما نمی توانید به سادگی آن را روی زمین بیندازید و آن را به برق متصل کنید. باید فضا و محدودیت های دسترسی را به طور فعال مدیریت کنید.

قبل از رسیدن مطبوعات، تجهیزات حمل و نقل خود را برنامه ریزی کنید. از آنجایی که نمی توانید قالب ها را از پهلو بارگیری کنید، باید مطمئن شوید که فضای راهروی کافی در مقابل پرس برای چرخ دستی ها یا لیفتراک ها دارید. اگر قالب ها بسیار سنگین هستند، ممکن است لازم باشد جرثقیل پل سقفی را به طور خاص برای آن ایستگاه مطبوعاتی نصب کنید. برای آسان‌تر کردن موقعیت ابزارهای سنگین برای خدمه راه‌اندازی، اضافه‌کننده‌های قالب هیدرولیک را در صفحه تکیه‌گاه در نظر بگیرید.

فوراً نیازهای پایه سازه ای خود را ارزیابی کنید. فریم های H با تناژ بالا بارهای دینامیکی عظیمی تولید می کنند. آن‌ها با نیروی بسیار زیاد به سمت پایین مشت می‌کنند و امواج شوکی را به زمین می‌فرستند. یک دال بتنی استاندارد 6 اینچی تحت این تنش ترک خواهد خورد. شما اغلب باید کف موجود را برش دهید، یک گودال حفر کنید و یک پد مخصوص جداسازی بتن مسلح شده با فولاد بریزید. عدم برنامه ریزی برای این کار فونداسیون باعث تاخیر زیاد در نصب می شود.

نتیجه گیری

انتخاب بین پرس قاب C در مقابل پرس فریم H در نهایت به سختی تحمل‌های دقیق، ابعاد فیزیکی قطعات و نیاز دستگاه شما به تحرک دستگاه بستگی دارد. هیچ طراحی برتر جهانی وجود ندارد. فقط برنامه مهندسی صحیح برای گردش کار خاص شما وجود دارد.

اگر عملیات شما سرعت، حداقل ردپا، قابلیت حمل و دسترسی اپراتور را برای کارهای سبک تا متوسط ​​در اولویت قرار می دهد، باید فریم های C را انتخاب کنید. آنها انعطاف پذیری مورد نیاز برای تولید چابک را ارائه می دهند. اگر عملیات شما به تناژ بالا، انحراف زاویه ای صفر و شکل دهی سنگین برای قطعات بزرگ نیاز دارد، باید فریم های H را انتخاب کنید. سفتی حلقه بسته برای کار دقیق غیر قابل مذاکره است.

برای نهایی کردن انتخاب تجهیزات خود، مراحل زیر را انجام دهید:

1. تناژ دقیق مورد نیاز برای سخت ترین کاربرد خود را محاسبه کنید، سپس یک حاشیه ایمنی 20% اضافه کنید تا از کارکرد دستگاه با حداکثر ظرفیت جلوگیری کنید.

2. تاریخچه سایش قالب را در ماشین‌های فعلی خود مرور کنید تا تشخیص دهید آیا انحراف زاویه‌ای از قبل باعث مشکلات نگهداری پنهان شده است یا خیر.

3. فضای کف موجود خود را اندازه گیری کنید، از جمله عرض راهرو مورد نیاز برای چرخ دستی ها و تجهیزات حمل مواد.

4. با یک مهندس سازه مشورت کنید تا مطمئن شوید کف بتنی شما می تواند بارهای شوک دینامیکی تاسیسات جدید را تحمل کند.

برای تولیدکنندگانی که پیکربندی‌های پرس و راه‌حل‌های کامل خط مهر زنی را ارزیابی می‌کنند، ماشین ابزار Zhejiang Jinaolan از سال 1983 در تجهیزات مهر زنی تخصص داشته و پرس‌های مکانیکی از 25 تا 2400 تن را تولید می‌کند. فراتر از ماشین‌های پرس، این شرکت قابلیت‌های یکپارچه‌ای را در خطوط مهر زنی مترقی، سیستم‌های تغذیه، قالب‌های مهر زنی، تجهیزات انتقال و کنترل‌های هوشمند پرس توسعه داده است تا نیازهای کامل‌تر خط تولید را پشتیبانی کند.

سوالات متداول

س: حداکثر تناژ معمولی برای پرس فریم C چقدر است؟

A: به طور کلی تا 200-250 تن، اگرچه ساخت های سفارشی وجود دارد. فراتر از این، فریم های H از نظر ساختاری برای عملکرد ایمن و دقیق ضروری هستند. فشار دادن طرح قاب شکافی از این حد به یک ستون عقب غیرعملی بزرگ نیاز دارد تا از خم شدن قاب تحت فشار شدید جلوگیری کند.

س: چرا پرس های فریم C دچار انحراف زاویه ای می شوند؟

پاسخ: به دلیل طراحی جلو باز، فشار زیاد باعث می شود شکل "C" کمی باز شود. ستون عقب به عنوان تکیه گاه عمل می کند. این خم شدن موازی بین قوچ و بستر را تغییر می‌دهد و باعث می‌شود که ابزار بالایی در حین ضربه کمی از تراز خارج شود.

س: کدام معماری پرس برای سیستم های تغذیه خودکار بهتر است؟

پاسخ: هر دو را می‌توان خودکار کرد، اما قاب‌های H معمولاً برای تغذیه کویل پیوسته و قالب‌های پیشرونده به دلیل صلبیت ترجیح داده می‌شوند. قاب‌های C برای سیستم‌های رباتیک انتخاب و جابجایی بسیار عالی هستند زیرا کناره‌های باز دسترسی بدون مانع را برای بازوهای رباتیک برای بارگیری و تخلیه قطعات فراهم می‌کنند.

س: آیا پرس فریم H به فونداسیون بتنی خاصی نیاز دارد؟

A: قاب های H با تناژ بالا اغلب به لنت های بتن مسلح یا پایه های گودال برای مدیریت وزن و ارتعاش عملیاتی نیاز دارند. امواج ضربه ای دینامیکی که در حین مهر زنی سنگین ایجاد می شود، می تواند کف استاندارد کارخانه را ترک کند. این برخلاف اکثر قاب‌های C قابل حمل و مستقل است که روی صفحات استاندارد قرار می‌گیرند.

س: آیا می توان از پرس فریم C برای طراحی عمیق استفاده کرد؟

پاسخ: به طور کلی توصیه نمی شود. کشش عمیق نیاز به فشار یکنواخت و موازی شدید برای جلوگیری از پارگی مواد دارد. هر گونه انحراف زاویه ای قرعه کشی را خراب می کند. این باعث می‌شود که قاب H صلب و با انحراف صفر استاندارد صنعتی برای برنامه‌های طراحی عمیق باشد.

س: زمان تغییر ابزار چگونه بین این دو مقایسه می شود؟

پاسخ: قاب‌های C معمولاً به دلیل دسترسی بدون مانع، امکان تغییرات سریع‌تر ابزار را فراهم می‌کنند. تکنسین‌ها می‌توانند به راحتی قالب‌ها را وارد کنند. فریم‌های H ممکن است به سیستم‌های بازیابی قالب، گاری‌های قالب یا جرثقیل‌های سقفی به دلیل انسداد ستون‌های جانبی نیاز داشته باشند که بارگیری فقط از جلو یا عقب را مجبور می‌کند.
