درک سیستم های کلاچ و ترمز در پرس های قدرت مکانیکی

قابلیت اطمینان پرس قدرت مکانیکی به یک مکانیسم واحد و اساسی بستگی دارد. مکانیسم توقف ایمنی اپراتور را دیکته می کند و حداکثر توان تولید را تعیین می کند. خرابی یا سیستم های توقف قدیمی، خطرات عملیاتی شدیدی را برای هر طبقه مهر زنی ایجاد می کند. زمان های توقف متناقض موانع ایمنی را به خطر می اندازد و پرده های سبک را بی اثر می کند. نرخ ضایعات زمانی بالا می رود که قوچ نتواند دقیقاً در زاویه میل لنگ برنامه ریزی شده درگیر شود. نقض انطباق OSHA و ANSI زمانی که زمان‌های توقف از محدوده‌های قابل قبول فراتر می‌رود، به یک تهدید بزرگ تبدیل می‌شوند. توقف برنامه ریزی نشده ناشی از شکسته شدن صفحه کلاچ یا سوختن لنت ترمز، کل خطوط مهر زنی را متوقف می کند و فرآیندهای مونتاژ پایین دست را مختل می کند.

مدیران کارخانه و مهندسان تعمیر و نگهداری نیازمند یک رویکرد ساختاریافته و مبتنی بر مهندسی برای ارزیابی این مکانیسم‌ها هستند. این راهنمای فنی نحوه ارزیابی، مقایسه و انتخاب ارتقاءهای مناسب را بررسی می کند. ما تناژ، اینرسی چرخ طیار، ظرفیت حرارتی و الزامات تولید را برای اطمینان از عملکرد بهینه بررسی می کنیم. تیم‌های مهندسی می‌توانند سیستم‌هایی را مشخص کنند که رفتار نامنظم رام را حذف کرده و کنترل مطلق روی ضربه فشار را بازیابی کنند.

• ایمنی و انطباق اول: مدرن کردن کلاچ پرس و ترمز مستقیماً بر انطباق با OSHA و محاسبات فاصله ایمنی ANSI B11.1 با اطمینان از زمان‌های توقف قابل اطمینان و تکرارپذیر تأثیر می‌گذارد.

• معاوضه‌های سیستم مرطوب در مقابل خشک: سیستم‌های خشک هزینه‌های اولیه کمتر و تعمیر و نگهداری ساده‌تر را ارائه می‌کنند، در حالی که سیستم‌های مرطوب اتلاف گرمای عالی، کاهش نویز و طول عمر را برای کاربردهای چرخه بالا ارائه می‌کنند.

• یکپارچه سازی کنترل بسیار مهم است: ارتقاء اجزای مکانیکی باید با سیستم های کنترل پرس مدرن و اضافی - از جمله دریچه های ایمنی دوگانه با مانیتور متقابل - جفت شود تا مزایای ایمنی و عملکرد کامل را محقق کند.

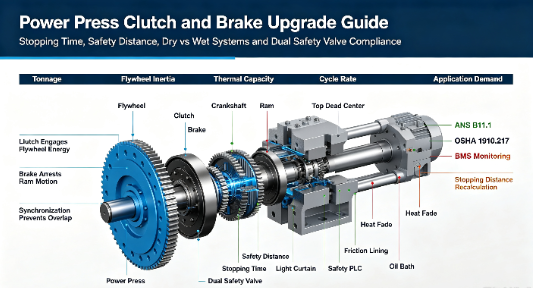

کلاچ و ترمز پرس پاور چگونه کار می کند

الزامات کلیدی عملکرد

یک کلاچ پرس قدرتی و سیستم ترمز انتقال و توقف انرژی چرخ فلایویل را کنترل می کند.

کلاچ انرژی را از فلایویل به میل لنگ منتقل می کند تا قوچ را به حرکت درآورد. ترمز در صورت لزوم ، قوچ را با دقت متوقف می کند. هر دو سیستم باید با هم کار کنند تا از عملکرد روان و توقف ایمن اطمینان حاصل کنند.

ارزیابی عملکرد

عوامل مهم عملکرد عبارتند از:

• سرعت تعامل: تعیین می کند که مطبوعات پس از فعال سازی با چه سرعتی پاسخ می دهند.

• ظرفیت گشتاور: تضمین می کند که کلاچ قدرت کافی را بدون لیز خوردن منتقل می کند.

• زمان توقف: عملکرد توقف ثابت را حفظ می کند و الزامات ایمنی را پشتیبانی می کند.

یک سیستم قابل اعتماد باید زمان توقف پایدار را در شرایط عملیاتی مختلف فراهم کند.

علائم رایج شکست

تشخیص زودهنگام به جلوگیری از خرابی و آسیب تجهیزات کمک می کند. علائم هشدار دهنده رایج عبارتند از:

• درگیری آهسته: ممکن است نشان دهنده نشتی هوا، فرسودگی مهر و موم یا مشکلات دریچه کنترل باشد.

• صدای غیر طبیعی: اغلب به دلیل فرسودگی صفحات اصطکاکی یا قطعات مکانیکی ایجاد می شود.

• فاصله توقف طولانی تر: نشان دهنده سایش ترمز یا کاهش عملکرد ترمز است.

• خطاهای مکرر کنترل: ممکن است ناشی از مشکلات فشار یا خطاهای سیستم کنترل باشد.

• گرد و غبار اصطکاکی یا ذرات فلز: سایش بیش از حد در داخل کلاچ یا سیستم ترمز را نشان می دهد.

بازرسی منظم به حفظ دقت پرس، ایمنی و راندمان تولید کمک می کند.

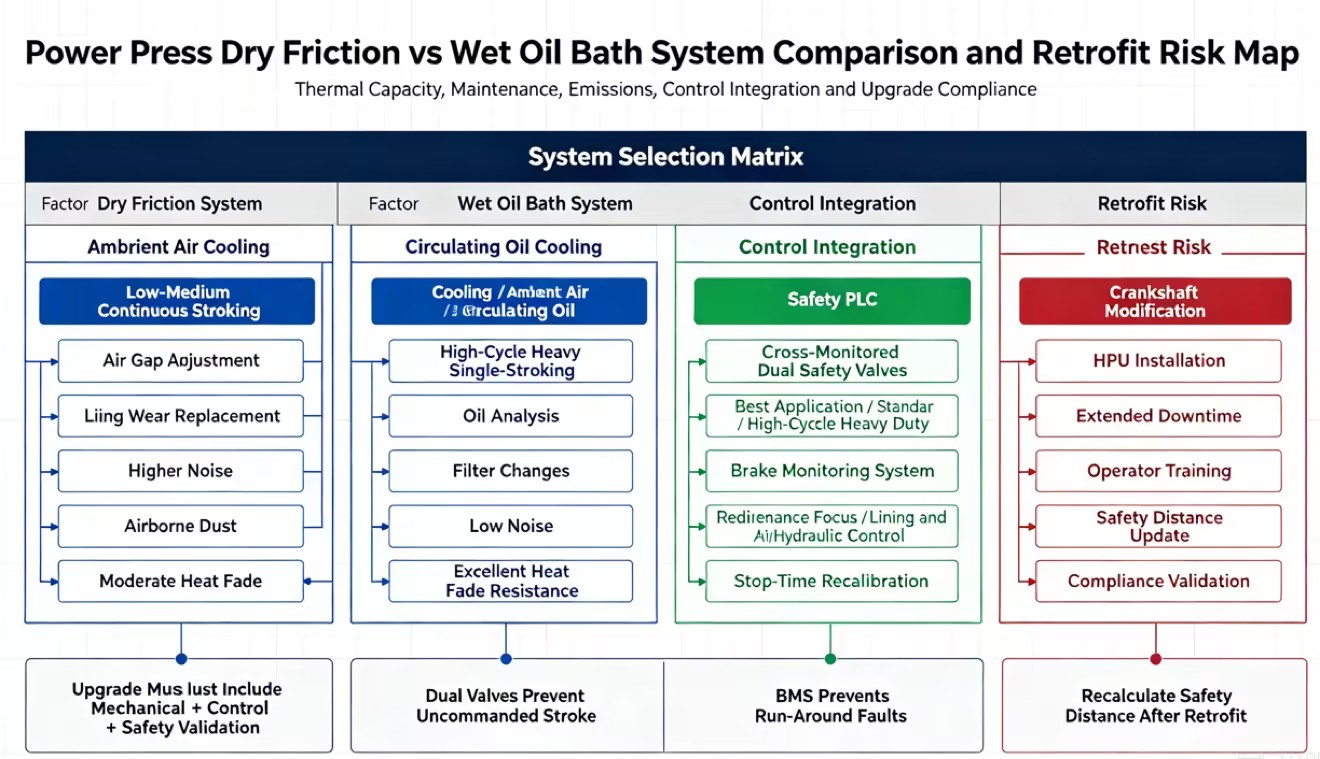

انواع سیستم های کلاچ و ترمز پرس پاور

طراحی های مختلف کلاچ و ترمز با نیازهای مختلف تولید مطابقت دارد. انتخاب‌های اصلی شامل سیستم‌های خشک، سیستم‌های مرطوب و پیکربندی‌های جداگانه یا ترکیبی است.

سیستم های کلاچ و ترمز خشک

سیستم های خشک از هوای فشرده برای درگیر کردن صفحات اصطکاکی استفاده می کنند. سطوح اصطکاک در معرض هوا قرار می گیرند و بازرسی و نگهداری را آسان تر می کنند.

مزایا:

• ساختار ساده

• نگهداری آسان

• مناسب برای نیازهای تولید کم و متوسط

محدودیت ها:

• گرما می تواند در حین کار با سرعت بالا ایجاد شود

• گرد و غبار اصطکاک بیشتری تولید می شود

• عملکرد توقف ممکن است در شرایط دوچرخه سواری سنگین کاهش یابد

سیستم های خشک معمولا برای خطوط تولید استاندارد و پروژه های مقاوم سازی پرس استفاده می شود.

سیستم های کلاچ و ترمز مرطوب

سیستم های مرطوب صفحات اصطکاک را در داخل محفظه پر از روغن قرار می دهند. روغن به حذف گرما و بهبود عملکرد در حین کار مداوم با سرعت بالا کمک می کند.

مزایا:

• کنترل حرارت بهتر

• عمر طولانی تر

• مناسب برای مهر زنی با چرخه بالا و کار سنگین

محدودیت ها:

• نصب پیچیده تر

• به سیستم های نگهداری و خنک کننده روغن نیاز دارد

سیستم‌های مرطوب برای کاربردهای سخت که در آن عملکرد پایدار در دوره‌های تولید طولانی مورد نیاز است، ترجیح داده می‌شوند.

ترکیب در مقابل واحدهای جداگانه

واحدهای ترکیبی

اجزای کلاچ و ترمز در یک مجموعه یکپارچه شده اند. این طراحی با جلوگیری از همپوشانی کلاچ و ترمز، نصب آسان‌تری را فراهم می‌کند و ایمنی را بهبود می‌بخشد.

واحدهای مجزا

قطعات کلاچ و ترمز به طور جداگانه نصب می شوند. این پیکربندی انعطاف پذیری بیشتری را برای طرح های خاص پرس و کاربردهای با گشتاور بالا ارائه می دهد.

انتخاب سیستم کلاچ و ترمز صحیح به سرعت پرس، نیازهای تولید، نیازهای تعمیر و نگهداری و شرایط عملیاتی بستگی دارد.

نحوه انتخاب سیستم کلاچ و ترمز مناسب

نحوه انتخاب سیستم کلاچ و ترمز مناسب

انتخاب یک کلاچ پرس قدرت و سیستم ترمز نیازمند ارزیابی ایمنی، سرعت تولید، مدیریت حرارت و گشتاور الزامی است. یک سیستم منطبق مناسب، قابلیت اطمینان مطبوعات را بهبود می بخشد و هزینه های تعمیر و نگهداری را کاهش می دهد.

زمان توقف و نظارت بر ایمنی

توقف عملکرد مستقیماً بر ایمنی اپراتور تأثیر می گذارد. ترمز باید در مدت زمان مورد نیاز قوچ را متوقف کند تا شرایط کارکرد ایمن حفظ شود.

یک سیستم نظارت بر ترمز به طور مداوم عملکرد توقف را بررسی می کند. اگر زمان توقف به دلیل سایش یا کاهش راندمان ترمز بیش از حد طولانی شود، سیستم می تواند قبل از بروز خطرات ایمنی به تیم های تعمیر و نگهداری هشدار دهد.

عوامل کلیدی عبارتند از:

• زمان توقف مداوم

• پاسخ ترمز قابل اعتماد

• فاصله ایمنی مناسب

• نظارت منظم بر عملکرد

مدیریت گرما و شرایط عملیاتی

مهر زنی با سرعت بالا در طول چرخه های مکرر کلاچ و ترمز گرمای قابل توجهی تولید می کند. اگر سیستم نتواند گرما را به طور موثر حذف کند، عملکرد اصطکاک ممکن است کاهش یابد.

سیستم های خشک به خنک کننده هوا متکی هستند و برای کاربردهای استاندارد مناسب هستند.

سیستم های مرطوب از خنک کننده روغن برای کنترل گرما و حفظ عملکرد پایدار در طول تولید چرخه بالا استفاده می کنند.

انتخاب روش خنک کننده مناسب به سرعت پرس، حجم تولید و شرایط عملیاتی بستگی دارد.

تطبیق گشتاور با الزامات پرس

کلاچ و ترمز باید با ظرفیت پرس و انرژی چرخ فلایویل مطابقت داشته باشند.

عوامل مهم عبارتند از:

• تناژ پرس

• اندازه چرخ فلایویل

• فرآیند مهر زنی

• سرعت تولید

عملیات شکل دهی سنگین به ظرفیت گشتاور بالاتری نسبت به کاربردهای کوبیدن سبک نیاز دارد. یک سیستم کم اندازه ممکن است باعث سایش بیش از حد، توقف ناپایدار و کاهش عمر تجهیزات شود.

ملاحظات زیست محیطی و نگهداری

محیط کار نیز بر انتخاب کلاچ و ترمز تأثیر می گذارد.

سیستم های خشک ممکن است گرد و غبار اصطکاک و صدای عملیاتی بالاتری ایجاد کنند. سیستم های مرطوب کنترل بهتر گرد و غبار را فراهم می کنند زیرا ذرات سایش در داخل سیستم روغن باقی می مانند.

برای تاسیسات تولید مدرن، سیستم های بسته می توانند به بهبود کمک کنند:

• تمیزی محل کار

• کنترل نویز

• راندمان تعمیر و نگهداری

انتخاب سیستم کلاچ و ترمز مناسب عملکرد ایمن‌تر، تولید پایدار و عمر طولانی‌تر پرس را تضمین می‌کند.

ملاحظات نگهداری و انرژی

فواصل نگهداری و مدیریت مایعات

ارزیابی عملکرد بلند مدت سیستم های کلاچ و ترمز مستلزم درک عمیق فواصل تعمیر و نگهداری است. پیکربندی های خشک نیاز به مداخلات فیزیکی مکرر دارند. تکنسین های تعمیر و نگهداری باید به طور مرتب فاصله هوا بین صفحات اصطکاک را اندازه گیری کنند. با سایش آسترها، این شکاف افزایش می‌یابد و نیاز به تنظیم دستی صفحات شیم برای بازیابی سرعت درگیری بهینه دارد. در نهایت، آسترهای اصطکاکی تا پرچ ها فرسوده می شوند و نیاز به پارگی کامل و تعویض دیسک های اصطکاکی دارند.

تنظیمات مرطوب به شدت جدول زمانی تعمیر و نگهداری را تغییر می دهد. از آنجایی که لایه روغن اصطکاک درگیری را جذب می کند، صفحات داخلی سایش فیزیکی ناچیزی را تجربه می کنند. معمول است که یک واحد مرطوب برای یک دهه بدون نیاز به تعویض صفحه داخلی کار کند. با این حال، این طول عمر مکانیکی بار تعمیر و نگهداری را به مدیریت سیال منتقل می کند. تکنسین ها باید به طور منظم نمونه گیری روغن را برای بررسی خرابی ویسکوزیته و آلودگی ذرات انجام دهند. تعویض مایع هیدرولیک تخصصی و جایگزینی فیلترهای میکرون بالا به وظیفه اصلی تعمیر و نگهداری پیشگیرانه تبدیل می شود.

روش های مصرف انرژی و فعال سازی

روش های فعال سازی مستقیماً بر بارهای انرژی نیروگاه تأثیر می گذارد. سیستم‌های پنوماتیکی بر هوای فشرده تکیه می‌کنند که تولید آن بسیار ناکارآمد است. هر ضربه حجم خاصی از هوای فشرده را مصرف می کند. علاوه بر این، خطوط پنوماتیک قدیمی اغلب نشتی‌های کوچک ایجاد می‌کنند و افت فشار در سراسر کارخانه می‌تواند باعث درگیری کند کلاچ شود. تأسیسات باید اطمینان حاصل کنند که ظرفیت کمپرسور آنها می تواند نیازهای فوت مکعب پیوسته در دقیقه (CFM) کلاچ های پنوماتیک بزرگ را برطرف کند.

فعال سازی هیدرولیک، که اغلب در سیستم های مرطوب سنگین استفاده می شود، به واحدهای توان هیدرولیک اختصاصی (HPU) نیاز دارد. این واحدها از موتورهای الکتریکی برای حفظ فشار سیال ثابت استفاده می کنند. در حالی که سیستم های هیدرولیک نیروی عظیم و آنی را بدون مشکلات تراکم پذیری هوا ارائه می دهند، مصرف برق مداوم را معرفی می کنند. مهندسان باید ردپای HPU، مسیریابی خطوط هیدرولیک فشار بالا و بار الکتریکی موتورهای پمپ کار مداوم را هنگام تعیین این سیستم ها ارزیابی کنند.

نتیجه گیری

انتخاب مکانیسم توقف مناسب نیاز به یک ارزیابی مهندسی دقیق از چرخه وظیفه و انرژی جنبشی پرس دارد. سیستم‌های خشک راه‌حل‌های قابل‌اعتماد و به‌راحتی قابل نگهداری را برای عملیات مستمر استاندارد ارائه می‌کنند. سیستم‌های مرطوب اتلاف شدید گرما و طول عمر مورد نیاز برای نیازهای مهر زنی با حجم بالا، چرخه بالا یا حساس به محیط زیست را ارائه می‌کنند. ارتقاء یک پرس کلاچ و ترمز کنترل دقیق رم را بازیابی می کند، انطباق با مقررات را تضمین می کند و از اپراتورها و ابزارهای تاسیسات محافظت می کند.

1. یک ممیزی مطبوعاتی جامع با استفاده از دستگاه‌های اندازه‌گیری زمان توقف کالیبره‌شده برای تعیین پایه‌های عملکرد فعلی انجام دهید.

2. فاصله ایمنی مورد نیاز را بر اساس زمان توقف فعلی و استانداردهای ANSI B11.1 برای شناسایی شکاف‌های انطباق فوری محاسبه کنید.

3. برای ارزیابی اینرسی چرخ فلایویل و نیازهای بار حرارتی برای کاربردهای مهر زنی خاص خود، با یک مهندس پرس مکانیک خبره مشورت کنید.

4. مشخصات OEM مدرن را مرور کنید تا از سازگاری مقاوم سازی با ابعاد میل لنگ موجود و ظرفیت های هوایی یا الکتریکی موجود کارخانه اطمینان حاصل کنید.

5. کنترل‌های منطقی رله‌ای قدیمی را به PLC‌های ایمنی مدرن مجهز به دریچه‌های ایمنی دوگانه با نظارت متقابل در طول بازسازی مکانیکی ارتقا دهید.

سوالات متداول

س: میانگین طول عمر پرس کلاچ و ترمز چقدر است؟

پاسخ: طول عمر کاملاً به فناوری و کاربرد بستگی دارد. پوشش های اصطکاکی خشک معمولاً 1 تا 3 سال بسته به نرخ سیکل و بارهای حرارتی دوام می آورند. سیستم‌های مرطوب، به دلیل اینکه صفحات اصطکاک توسط یک لایه روغن محافظت می‌شوند، اغلب بیش از 10 سال قبل از نیاز به بازسازی داخلی کار می‌کنند، مشروط بر اینکه روغن و فیلترها به طور دقیق نگهداری شوند.

س: چگونه زمان توقف را در پرس قدرت مکانیکی اندازه گیری می کنید؟

پاسخ: تکنسین ها از یک دستگاه اندازه گیری زمان توقف قابل حمل یا یکپارچه استفاده می کنند. این دستگاه ترمز را در بدترین حالت ضربه‌ای که معمولاً 90 درجه در حرکت پایین است، راه‌اندازی می‌کند. سپس دقیقاً میلی‌ثانیه‌هایی را اندازه‌گیری می‌کند که رم به توقف کامل و کامل نیاز دارد.

س: شیر ایمنی دوگانه چیست و چرا لازم است؟

A: یک دریچه ایمنی دوگانه کنترل اضافی هوا یا سیال هیدرولیک را فراهم می کند که مکانیسم توقف را فعال می کند. اگر یکی از قرقره های شیر داخلی بچسبد یا از کار بیفتد، قرقره ثانویه به طور ایمن مایع یا هوا را تخلیه می کند. این عمل بی خطر ترمز را درگیر می کند و از ضربه تصادفی و بدون فرمان جلوگیری می کند.

س: تفاوت بین پیکربندی مرطوب و خشک چیست؟

پاسخ: سیستم‌های خشک از صفحات اصطکاک در معرض خنک‌شده توسط هوای محیط استفاده می‌کنند که آن‌ها را ساده‌تر می‌کند اما مستعد محو شدن گرما و تولید گرد و غبار است. سیستم‌های مرطوب صفحات اصطکاک را در یک حمام روغن در حال گردش محصور می‌کنند، که اتلاف گرمای فوق‌العاده، گرد و غبار معلق در هوا و طول عمر مکانیکی قابل‌توجهی طولانی‌تر را در شرایط تک ضربه‌ای سنگین فراهم می‌کنند.

س: آیا می توان یک دستگاه پرس قدیمی را با یک سیستم توقف مدرن مجهز کرد؟

ج: بله. اکثر پرس های مکانیکی قدیمی را می توان به روز کرد. با این حال، این اغلب نیاز به ماشینکاری میل لنگ موجود برای پذیرش هاب های نصب جدید دارد. علاوه بر این، مقاوم‌سازی مکانیکی باید با کنترل‌های پرس مدرن و شیرهای ایمنی دوگانه برای مطابقت با استانداردهای ایمنی فعلی جفت شود.
