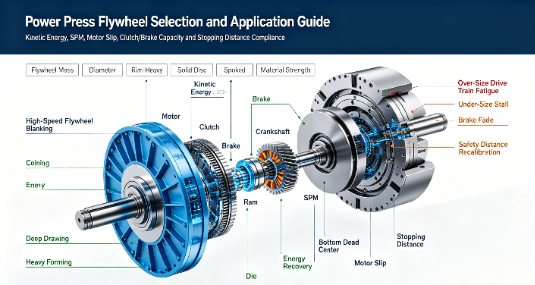

چگونه اندازه فلایویل بر عملکرد پرس پاور تأثیر می گذارد

در مهر زنی مکانیکی، موتور نیروی مستقیم برای تشکیل فلز را تامین نمی کند. در عوض، وظیفه اصلی موتور بازگرداندن انرژی به چرخ فلایویل فشار قدرت بین ضربات است. دینامیک چرخ فلایویل ناهماهنگ عواقب عملیاتی شدیدی برای هر طبقه تولیدی دارد. روتور با اندازه نادرست منجر به توقف پرس، سایش زودرس کلاچ، فشار بیش از حد موتور، دقت ناهماهنگ قطعه، یا تحویل ناکافی انرژی در انتهای سکته می شود. شما به یک چارچوب فنی برای ارزیابی جرم، قطر، سرعت کار و طراحی مواد نیاز دارید. این تضمین می‌کند که انتخابی Power Press با برنامه‌های تولیدی خاص، از خالی کردن با سرعت بالا گرفته تا طراحی عمیق، هماهنگ باشد. ما فیزیک، انتخاب مواد، و الزامات سازگاری قطار رانندگی را تجزیه می‌کنیم تا خطوط مهر زنی شما بدون شکست فاجعه‌بار اجرا شود.

• ذخیره انرژی کاربرد: یک فلایویل پرس قدرتی انرژی جنبشی را ذخیره می کند. فلایویل‌های سنگین‌تر و بزرگ‌تر برای عملیات کشش عمیق که نیاز به انرژی پایدار دارند مورد نیاز است، در حالی که چرخ‌های لنگر سبک‌تر با سرعت بالا و کوتاه‌مدت خالی می‌شوند.

• معاوضه جرم در مقابل سرعت: انرژی جنبشی به صورت خطی با جرم اما به صورت نمایی با سرعت مقیاس می شود. بهینه سازی قطر چرخ فلایویل و RPM اغلب کارآمدتر از اضافه کردن وزن خام است.

• دقت و سازگاری مهر زنی: فلایویل با اندازه مناسب، آزاد شدن انرژی را ثابت نگه می دارد و از نوسانات ریز یا سرعت در طول ضربه جلوگیری می کند که می تواند دقت ابعادی قطعه مهر شده را به خطر بیندازد.

• سازگاری با قطار رانندگی: اندازه چرخ لنگر به طور مستقیم بر الزامات لغزش موتور و ظرفیت حرارتی کلاچ/ترمز تأثیر می گذارد. بزرگ کردن بیش از حد چرخ فلایویل بدون ارتقاء ترن محرک باعث خرابی سریع قطعات می شود.

• زمان بازیابی حیاتی است: زمان در دسترس بین ضربات، حداکثر تخلیه مجاز انرژی چرخ طیار را دیکته می کند (معمولاً 10-15٪ برای عملیات مداوم).

چگونه یک فلایویل پرس پاور کار می کند

چگونه فلایویل ها انرژی را ذخیره و آزاد می کنند

فلایویل پرس برقی انرژی را ذخیره می کند و در طول فرآیند مهر زنی آن را آزاد می کند. موتور قدرت مداوم را فراهم می کند، در حالی که چرخ فلایویل انرژی بالایی را برای سکته شکل دهی کوتاه ارائه می دهد.

فلایویل به حفظ سرعت پایدار، کاهش بار موتور و جلوگیری از نوسانات ناگهانی برق در حین کوبیدن کمک می کند.

عملکرد فلایویل هم به وزن و هم به سرعت چرخش بستگی دارد. افزایش قطر یا RPM می‌تواند ذخیره‌سازی انرژی را کارآمدتر از اضافه کردن وزن ساده‌تر بهبود بخشد. فلایویل با طراحی مناسب انرژی کافی را فراهم می کند و در عین حال استرس موتور، یاتاقان ها و قاب دستگاه را کاهش می دهد.

چگونه اندازه و وزن بر عملکرد فلایویل تأثیر می گذارد

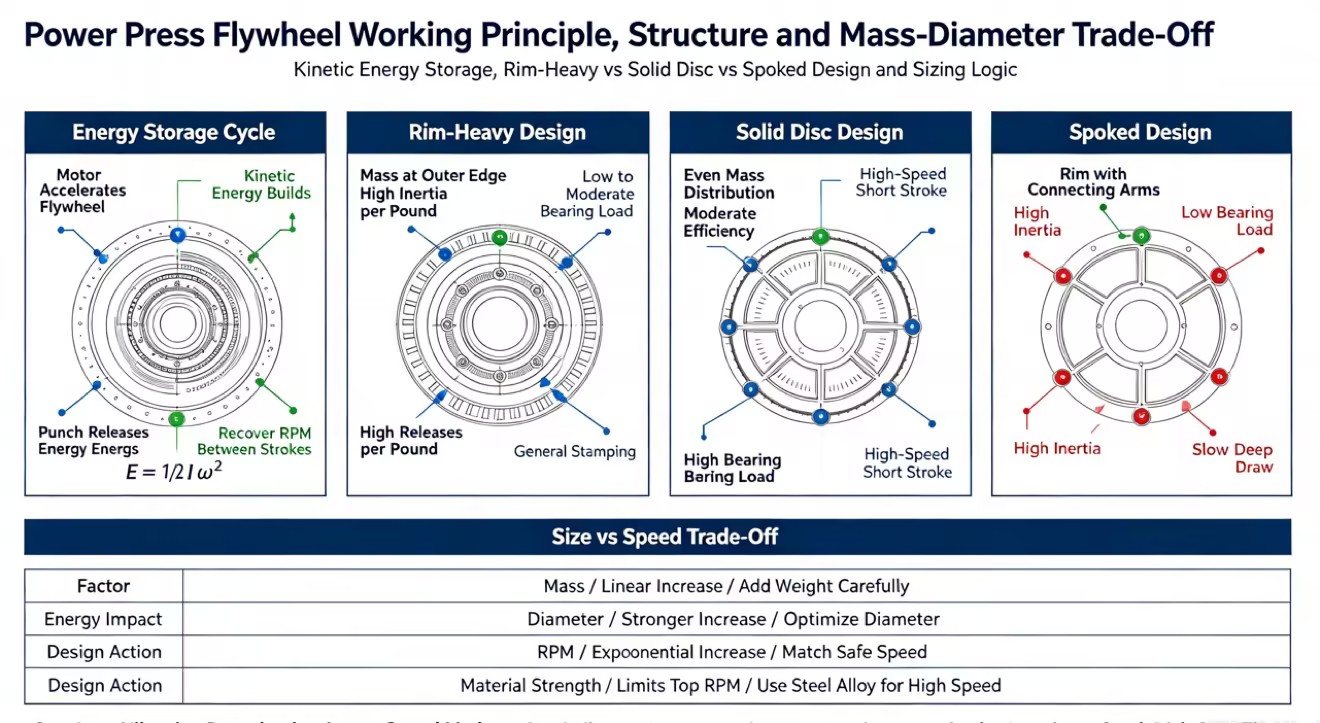

ممان اینرسی به شدت به مکانی که جرم نسبت به مرکز چرخش واقع شده است بستگی دارد. طراحی های سنگین رینگ عمداً وزن را در لبه بیرونی چرخ متمرکز می کنند. این پیکربندی خاص اینرسی را بدون اضافه کردن حجم غیر ضروری به مرکز مرکزی به حداکثر می‌رساند. دیسک های جامد جرم را به طور یکنواخت در کل شعاع توزیع می کنند، که ذاتا بازده کلی ذخیره انرژی را به ازای هر پوند ماده استفاده شده کاهش می دهد.

افزایش قطر ظرفیت انرژی به طور قابل توجهی بالاتری را به همراه دارد. بدون افزایش تناسب بار استاتیکی بر یاتاقان‌های محور اصلی به این امر دست می‌یابد. قطر بزرگتر جرم سنگین را از محور چرخش دورتر می کند. این تغییر هندسی انرژی ذخیره شده را به طور موثر چند برابر می کند. اپراتورها قدرت پانچ قابل توجهی به دست می آورند و در عین حال از یاتاقان های داخلی در برابر وزن مرده بیش از حد محافظت می کنند. بهینه سازی نسبت قطر به جرم موثرترین راه برای مهندسی یک سیستم مهر زنی بسیار پاسخگو است.

انتخاب مواد مناسب فلایویل

فلایویل های چدنی سنتی در ماشین آلات قدیمی و عملیات کندتر رایج هستند. چدن لرزش را به خوبی جذب می کند و ساخت آن مقرون به صرفه است. با این حال، کاربردهای مدرن با کارایی بالا نیازمند روتورهای فولادی ساخته شده یا آلیاژی هستند. چدن دارای استحکام کششی کمتر و ساختار دانه ای شکننده است. این باعث می شود در سرعت های بالا در برابر تکه تکه شدن گریز از مرکز آسیب پذیر باشد. اگر یک چرخ چدنی از دور نامی خود بچرخد، می تواند مانند شیشه شکسته شود و ترکش های مرگبار را به سطح مغازه بفرستد.

آلیاژهای فولادی سرعت چرخش بسیار بالاتری را با خیال راحت تحمل می کنند. این به دستگاه اجازه می دهد تا انرژی بیشتری را در یک ردپای فیزیکی کوچکتر ذخیره کند. استحکام کششی مواد، حداکثر سرعت عملکرد ایمن قطعه را تعیین می کند. این محدودیت‌های RPM مستقیماً حداکثر چگالی انرژی کل سیستم را کنترل می‌کنند. طراحی های وب جامد یکپارچگی ساختاری سنگین را تحت فشار شدید گریز از مرکز با سرعت بالا ارائه می دهند. طرح‌های پره‌ای باعث کاهش وزن کلی می‌شوند، اما افزایش‌دهنده‌های تنش را در اتصالات پره‌ای که ترک‌ها می‌توانند در طول زمان منتشر شوند، معرفی می‌کنند. مهر زنی با سرعت بالا نیازمند روتورهای فولادی جامد برای جلوگیری از خرابی مکانیکی و در عین حال به حداکثر رساندن چگالی انرژی موجود برای دوچرخه سواری سریع است.

فلایویل های سنگین در مقابل سبک وزن: کدام بهتر است؟

انتخاب چرخ فلایویل به فرآیند مهر زنی بستگی دارد. فلایویل های سنگین ذخیره انرژی بالاتری را برای عملیات شکل دهی سخت فراهم می کنند، در حالی که چرخ طیارهای سبک وزن از سرعت تولید سریعتر پشتیبانی می کنند.

فلایویل های سنگین برای عملیات با انرژی بالا

فلایویل‌های سنگین انرژی جنبشی بیشتری را ذخیره می‌کنند و نیروی پایداری را در طول فرآیندهای سخت‌گیری حفظ می‌کنند.

آنها مناسب برای:

• طراحی عمیق

• تشکیل صفحه ضخیم

• مهر زنی سنگین

اینرسی بالاتر به جلوگیری از افت سرعت در طول فرآیند شکل دهی کمک می کند و قوام قطعه را بهبود می بخشد.

با این حال، فلایویل های سنگین به موارد زیر نیاز دارند:

• قدرت موتور بالاتر

• سیستم های کلاچ و ترمز قوی تر

• شتاب بیشتر و زمان توقف

آنها برای کاربردهایی که نیروی شکل دهی مهمتر از سرعت تولید است ایده آل هستند.

فلایویل های سبک برای تولید با سرعت بالا

فلایویل های سبک وزن برای دوچرخه سواری سریع و بازیابی سریع انرژی طراحی شده اند.

آنها معمولا برای موارد زیر استفاده می شوند:

• خالی کردن با سرعت بالا

• مهر زنی ورق نازک

• عملیات سکته کوتاه

اینرسی کمتر آنها باعث شتاب سریعتر و زمان بازیابی کوتاهتر می شود و راندمان تولید را بهبود می بخشد.

محدودیت ظرفیت انرژی کمتر است. هنگامی که برای مواد سنگین یا شکل دهی عمیق استفاده می شود، فلایویل های سبک وزن ممکن است کاهش سرعت، کاهش دقت و افزایش بار موتور را تجربه کنند.

مقایسه چرخ طیار سنگین و سبک وزن

انتخاب چرخ فلایویل مناسب به تعادل بین تقاضای انرژی و سرعت تولید بستگی دارد.

انتخاب اندازه فلایویل برای برنامه های مطبوعاتی مختلف

خالی کردن و سکه زدن با سرعت بالا

خالی کردن با سرعت بالا به فلایویل های سبک وزن نیاز دارد که با دورهای بسیار بالا کار کنند. فاصله کاری سکته مغزی در این کاربردها بسیار کوتاه است. پانچ با مواد تماس پیدا می کند و آن را در کسری از ثانیه، معمولاً در یک هشتم اینچ آخر ضربه، برش می دهد. بازیابی سریع انرژی بر ظرفیت کل انرژی اولویت مطلق دارد. سیستم باید به مواد ضربه بزند، از آن عبور کند و بلافاصله برای ضربه بعدی آماده شود. شما به ماشین هایی نگاه می کنید که بین 200 تا 1000 ضربه در دقیقه کار می کنند.

موتور باید انرژی تخلیه شده را فوراً بازیابی کند تا سرعت تولید حفظ شود. یک روتور سنگین نمی تواند با سرعت کافی بین این ضربات سریع شتاب بگیرد و باعث می شود ماشین به تدریج سرعت خود را از دست بدهد. پاسخ سریع کلاچ نیز برای عملیات سکه با سرعت بالا حیاتی است. روتورهای سبک وزن بار حرارتی روی صفحات کلاچ را به حداقل می رساند. این به تجهیزات اجازه می‌دهد تا تحمل‌های محکم و نیروی ثابت را با صدها ضربه در دقیقه بدون سوزاندن دیسک‌های اصطکاک حفظ کنند.

طراحی عمیق و شکل دهی سنگین

کشش عمیق نیاز به چرخ فلایویل های بزرگ و با اینرسی بالا برای حفظ نیرو در مسافت طولانی دارد. فاصله کاری طولانی یک عملیات کشش مقدار زیادی انرژی را به طور مداوم از سیستم می کشد. یک کشش عمیق می تواند به راحتی تا 20٪ از انرژی ذخیره شده را در یک حرکت صاف تخلیه کند. دستگاه باید بدون تردید مواد را به طور پیوسته به داخل قالب فشار دهد. درگیری از بالا در پنجره ضربه شروع می شود، به این معنی که چرخ انرژی را برای مدت بسیار طولانی تری نسبت به یک ضربه خالی ساده تخلیه می کند.

جرم قابل توجهی برای جلوگیری از توقف ماشین قبل از رسیدن به نقطه مرگ پایین مورد نیاز است. اگر روتور فاقد اینرسی کافی باشد، پانچ در مرحله کشش کند می شود. این نوسان سرعت باعث پارگی شدید مواد، چروک شدن و نرخ بالای قطعات رد شده می شود. روتور سنگین نیروی صاف و غیرقابل توقف را در تمام عمق فرم تضمین می کند. این تضمین می کند که فلز به صورت پلاستیکی بدون شکستگی جریان یابد.

فاکتورهای کلیدی هنگام انتخاب فلایویل پاور

انتخاب فلایویل مستلزم ارزیابی سرعت پرس، سازگاری موتور و ظرفیت سیستم محرکه است. چرخ فلایویل مناسب، تحویل انرژی پایدار، کیفیت مهر و موم ثابت و عمر طولانی‌تر تجهیزات را تضمین می‌کند.

سرعت سکته مغزی و بازیابی انرژی

نرخ ضربه پرس مستقیماً بر سرعت بازیابی انرژی چرخ طیار بین چرخه ها تأثیر می گذارد.

• مهر زنی با سرعت بالا: نیاز به بازیابی سریع انرژی و چرخ فلایوهای سبک تر دارد.

• شکل دهی سنگین: به ذخیره انرژی بیشتر و چرخ فلایوهای بزرگتر نیاز دارد.

اگر فلایویل نتواند انرژی را با سرعت کافی بازیابی کند، پرس ممکن است سرعت خود را از دست بدهد، دقت شکل دهی را کاهش دهد یا موتور را اضافه بار کند. اندازه چرخ فلایویل و قدرت موتور باید با سرعت تولید و الزامات مهر زنی مطابقت داشته باشد.

سازگاری موتور

موتور باید همراه با فلایویل کار کند تا بارهای فشاری ناگهانی را تحمل کند.

موتورهای لغزش زیاد معمولاً در پرس های قدرت استفاده می شوند زیرا می توانند تغییرات موقت سرعت را در طول فرآیند شکل دهی تحمل کنند. این به چرخ فلایویل اجازه می دهد تا انرژی ذخیره شده را بدون وارد کردن فشار بیش از حد به موتور آزاد کند.

استفاده از موتور نامناسب می تواند باعث تقاضای جریان بیشتر، گرمای بیش از حد و خرابی زودرس شود.

ظرفیت کلاچ و ترمز

وزن چرخ فلایویل به طور مستقیم بر عملکرد کلاچ و ترمز تأثیر می گذارد.

فلایویل های سنگین انرژی بیشتری ذخیره می کنند اما برای انتقال ایمن نیرو به سیستم های کلاچ قوی تری نیاز دارند. ترمز همچنین باید نیروی توقف کافی برای کنترل تکانه اضافی در هنگام توقف های اضطراری ایجاد کند.

قبل از ارتقا یا تعویض فلایویل، همیشه بررسی کنید:

• ظرفیت کلاچ

• ظرفیت ترمز

• قدرت موتور

• فاصله توقف ایمنی

یک سیستم درایو متعادل عملکرد قابل اعتماد را تضمین می کند و ایمنی تولید را حفظ می کند.

نتیجه گیری

1. قبل از انتخاب تجهیزات، عملیات مهر زنی اولیه خود را با مستند کردن ضخامت مواد، طول ضربه، ضربات مورد نیاز در دقیقه و تحمل قطعات قابل قبول بررسی کنید.

2. برای انجام یک محاسبه رسمی انرژی که منحنی تناژ در مقابل انرژی را برای قالب های خاص شما ترسیم می کند، با سازندگان تجهیزات مشورت کنید.

3. قبل از اقدام به اصلاح، یک ممیزی کامل ترن محرکه برای بررسی رتبه‌بندی لغزش موتور، ظرفیت گشتاور کلاچ و محدودیت‌های حرارتی ترمز انجام دهید.

4. همه پرده‌های ایمنی و کنترل‌های دو دستی را مجدداً تنظیم کنید تا با فاصله توقف خاص پیکربندی جدید مطابقت داشته باشند تا مطابقت دقیق OSHA را حفظ کنید.

5. برای نظارت بر فرسایش اصطکاک کلاچ و دمای کارکرد موتور، یک برنامه بازرسی معمولی را اجرا کنید، و اطمینان حاصل کنید که سیستم بازیابی انرژی متعادل باقی می ماند.

سوالات متداول

س: وظیفه اصلی فلایویل پرس برقی چیست؟

A: انرژی جنبشی تولید شده توسط موتور را ذخیره می کند و آن را فوراً آزاد می کند تا نیروی لازم را در طول بخش کاری ضربه پرس فراهم کند. این امر مانع از جذب بار ضربه ای عظیم فرآیند تشکیل فلز توسط موتور می شود.

س: وزن چرخ فلایویل چگونه بر سرعت فشار قدرت و زمان چرخه تأثیر می گذارد؟

پاسخ: چرخ‌های فلایویل سنگین‌تر برای شتاب گرفتن و بازیابی RPM از دست رفته زمان بیشتری می‌برند و برای عملیات کندتر و پرانرژی مناسب هستند. فلایویل‌های سبک‌تر امکان درگیری سریع‌تر کلاچ و ضربه‌های بیشتر در دقیقه (SPM) را فراهم می‌کنند، اما انرژی کل کمتری را در هر ضربه ارائه می‌کنند.

س: آیا اندازه چرخ طیار می تواند بر دقت قطعات مهر شده من تأثیر بگذارد؟

ج: بله. فلایویل با اندازه کمتر ممکن است در طول ضربه افت سرعت را تجربه کند که منجر به اعمال نیرو ناسازگار و عدم دقت ابعادی در قسمت نهایی شود. تکانه صاف و پیوسته برای جریان دقیق مواد مورد نیاز است.

س: آیا می توانم فلایویل را در پرس برق موجود خود ارتقا دهم؟

پاسخ: در حالی که ممکن است، تغییر جرم چرخ طیار نیازمند یک بررسی مهندسی جامع است. افزایش جرم بدون ارتقاء موتور، کلاچ و ترمز منجر به خرابی مکانیکی و مسائل مربوط به رعایت ایمنی در مورد فواصل توقف می شود.

س: تفاوت بین تناژ پرس و انرژی چرخ فلایویل چیست؟

پاسخ: تناژ حداکثر نیروی ساختاری است که پرس می‌تواند اعمال کند، در حالی که انرژی چرخ طیار تعیین می‌کند که این نیرو تا چه اندازه می‌تواند بدون از کار افتادن دستگاه ادامه یابد. تناژ بالا به انرژی بالایی برای حفظ نیرو در مسافت نیاز دارد.

س: چرا پرس های برقی به موتورهای الکتریکی با لغزش بالا نیاز دارند؟

A: موتورهای لغزش زیاد به گونه ای طراحی شده اند که عمداً در زیر بار سرعت خود را کاهش دهند و به فلایویل پرس قدرت اجازه می دهند تا انرژی ذخیره شده خود را بدون اینکه موتور جریان بیش از حد بکشد و گرم شود آزاد کند. موتورهای استاندارد تحت این بارهای شوک چرخه ای می سوزند.
